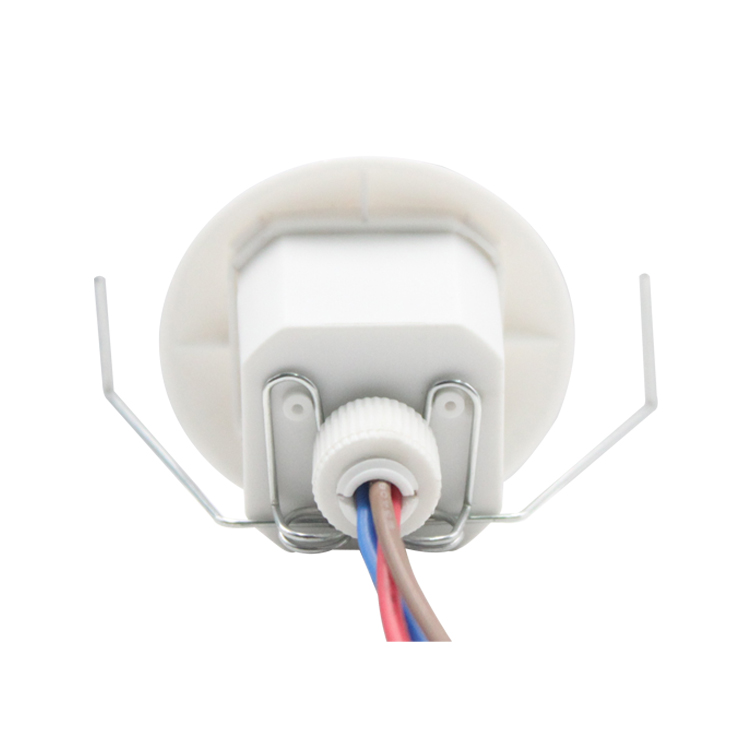

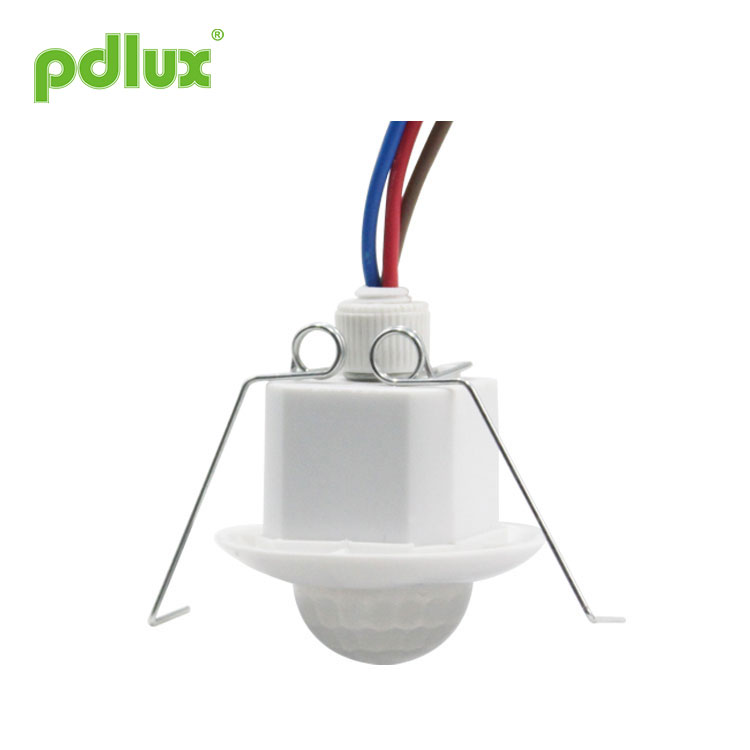

Sensor infravermelho embutido
PDLUX PD-PIRM20
O sensor infravermelho integrado reúne funções de automatismo, segurança conveniente, economia de energia e práticas. Um detector interno compõe um campo de detecção de amplo alcance, ele utiliza a energia infravermelha de humanos como fonte de sinal de controle, ele pode iniciar a carga de uma vez quando se entra no campo de detecção. Ele pode identificar o dia e a noite automaticamente. É fácil de instalar e amplamente utilizado.
Enviar consulta
Versão de impacto anti-alta corrente
Resumo
O sensor infravermelho integrado reúne funções de automatismo, segurança conveniente, economia de energia e práticas. Um detector interno compõe um campo de detecção de amplo alcance, ele utiliza a energia infravermelha de humanos como fonte de sinal de controle, ele pode iniciar a carga de uma vez quando se entra no campo de detecção. Ele pode identificar o dia e a noite automaticamente. É fácil de instalar e amplamente utilizado. Este é o sensor PIR mais avançado até agora, que é fino e digital. O sensor infravermelho incorporado adota o sensor infravermelho piroelétrico inteligente digital para tornar o desempenho do circuito mais estável, a operação com menos erros, a sensibilidade mais alta, a taxa de falhas mais baixa, o consumo de energia em espera mais fraco e a resolução dos sinais mais forte.
Especificações do sensor infravermelho embutido
| Fonte de alimentação: 100-240VAC, 50 / 60Hz | Configuração de tempo: 1min |
| Carga nominal: 0,5A máx. tungstênio.fluorescente e LED | Altura de instalação: 2,5 ~ 3,5 m |
| Controle de luz: <10LUX | Temperatura de trabalho: -10 ° C ~ + 40 ° C |
| Ângulo de detecção: 360º | Umidade de trabalho: <95% RH |
| Faixa de detecção: 8m (dia.) (22 ° Cï¼ ‰ | |
| Corrente anti-surto: 100A / 200uS |
Informação do sensor
|
Diagrama de conexão
1. Conecte marrom e azul com alimentação;
|
Instalação |
1ã € A instalação no objeto de balanço levará a uma reação de erro.
2ã € A cortina oscilante soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3ã € Estando instalado onde o tráfego é movimentado irá conduzir a uma reação de erro.
4ã € As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.
Falha e a solução
| Culpa | Causa da falha | Solução |
| A carga não funciona. | A iluminação da luz está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Altere a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Há um sinal contínuo na região de detecção. | Verifique as configurações da área de detecção. |
| A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada, de modo que o sensor não consegue detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga deixa de funcionar quando há um sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
â— Por favor, confirme com a instalação profissional.
â— Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
â— Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
