Modelo:PD-PIR116A/B
Enviar consulta

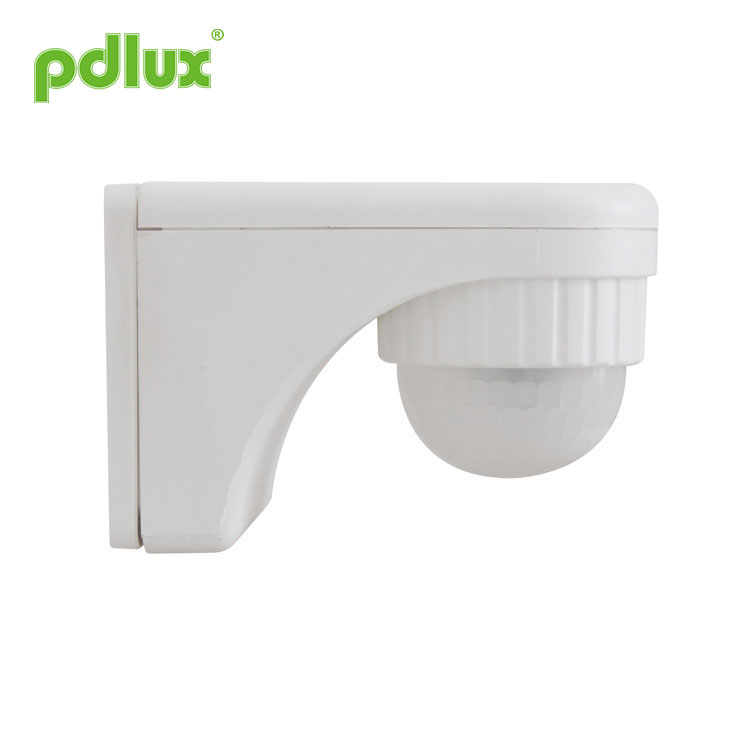

Interruptor de sensor de movimento infravermelho com economia de energia
INFORMAÇÃO DO PRODUTO
O produto é um novo sensor de economia de energia, adota circuito integrado e um detector de boa sensibilidade. Incorpora automatismo, comodidade, economia de energia, segurança e praticidade. Funciona recebendo raios infravermelhos do movimento humano. Ele pode iniciar a carga controlada imediatamente quando se entra no campo de detecção. Ele pode identificar dia e noite automaticamente. Sua instalação é muito conveniente e o alcance de uso é amplo.
ESPECIFICAÇÕES
INFORMAÇÕES DO SENSOR

FUNÇÃO
Selecione a posição de instalação adequada, atenção: a orientação do movimento do corpo humano tem ótima relação com a sensibilidade (como diagrama à direita);
Desligue a energia antes de instalar.
Aperte o parafuso da base.
Instale a base na posição selecionada com o parafuso inflado.
Conecte a alimentação e a carga na coluna do fio de conexão do sensor de acordo com o diagrama da linha de conexão.
Cubra o corpo e aperte o parafuso da base.

TESTE
Gire o interruptor para a posição 5" (TESTE),
Ligue a energia, após 60 segundos o produto entra em estado de funcionamento estável;
5 ~ 10 segundos depois que a carga parar de funcionar, faça sentido, a carga deve funcionar. Sob nenhuma condição de sinal de detecção contínua, a carga deve parar de funcionar dentro de cerca de 5 segundos.
Gire a chave para a posição 30". Sinta, a carga não deve funcionar com luz ambiente superior a 30lux. Se você cobrir a janela de detecção inteiramente com objetos opacos (toalha, etc., simulando luz noturna), sinta, a carga deve funcionar. Sob a condição de ausência de sinais de detecção, a carga deve parar de funcionar em cerca de 30 segundos.
NOTAS
Eletricista ou humano experiente pode instalá-lo;
Os objetos de agitação não podem ser considerados a base da instalação;
Na frente da janela de detecção não há objetos que impeçam ou desestabilizem a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
ALGUM PROBLEMA E MANEIRA RESOLVIDA
1、A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.
2、A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.
3、O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
d: Verifique se a temperatura próxima ao sensor muda obviamente, como ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
Instrução do sensor infravermelho PD-PIR116A/B

INFORMAÇÃO DO PRODUTO
O produto é um novo sensor de economia de energia, adota circuito integrado e um detector de boa sensibilidade. Incorpora automatismo, comodidade, economia de energia, segurança e praticidade. Funciona recebendo raios infravermelhos do movimento humano. Ele pode iniciar a carga controlada imediatamente quando se entra no campo de detecção. Ele pode identificar dia e noite automaticamente. Sua instalação é muito conveniente e o alcance de uso é amplo.
ESPECIFICAÇÕES
Fonte de alimentação: 100-130V/CA 220-240V/CA Frequência de energia: 50/60Hz Controle de luz: <30LUX (ajustável) Configuração de tempo: 5seg (TESTE),30seg, 2min±30seg,6min±1min (ajustável) Carga nominal: 800W máx.tungstênio (100-130V/AC) 1200W máx.tungstênio (220-240V/AC) Fluorescente máximo de 300 W (220-240 V/AC) |
Faixa de detecção: 8m máx. (22℃) Ângulo de detecção: 150°(PD-PIR116A 1detector) 250°(PD-PIR116B 2detectores) Temperatura de trabalho: -10℃~+40℃ Umidade de trabalho: <93% UR Altura de instalação: 2m ~ 4m Consumo de energia: 0,5 W (estático 0,1 W) Velocidade de detecção: 0,6 ~ 1,5 m/s |
INFORMAÇÕES DO SENSOR

FUNÇÃO
Pode identificar dia e noite automaticamente: Pode funcionar durante o dia e à noite quando você gira a chave para a posição 5 ”(TESTE). Ele pode funcionar apenas com luz abaixo de 30LUX quando você o gira para a posição 30”, 2’, 6’. A configuração da hora é ajustável: a configuração da hora pode ser definida livremente de acordo com o desejo do consumidor. A posição 5” (TESTE) é de cerca de 5 segundos. Posição de 30"-----cerca de 30seg, 2'----- 2min±30seg, 6'----6min±1min. |
![]() |
Selecione a posição de instalação adequada, atenção: a orientação do movimento do corpo humano tem ótima relação com a sensibilidade (como diagrama à direita);
Desligue a energia antes de instalar.
Aperte o parafuso da base.
Instale a base na posição selecionada com o parafuso inflado.
Conecte a alimentação e a carga na coluna do fio de conexão do sensor de acordo com o diagrama da linha de conexão.
Cubra o corpo e aperte o parafuso da base.

TESTE
Gire o interruptor para a posição 5" (TESTE),
Ligue a energia, após 60 segundos o produto entra em estado de funcionamento estável;
5 ~ 10 segundos depois que a carga parar de funcionar, faça sentido, a carga deve funcionar. Sob nenhuma condição de sinal de detecção contínua, a carga deve parar de funcionar dentro de cerca de 5 segundos.
Gire a chave para a posição 30". Sinta, a carga não deve funcionar com luz ambiente superior a 30lux. Se você cobrir a janela de detecção inteiramente com objetos opacos (toalha, etc., simulando luz noturna), sinta, a carga deve funcionar. Sob a condição de ausência de sinais de detecção, a carga deve parar de funcionar em cerca de 30 segundos.
NOTAS
Eletricista ou humano experiente pode instalá-lo;
Os objetos de agitação não podem ser considerados a base da instalação;
Na frente da janela de detecção não há objetos que impeçam ou desestabilizem a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
ALGUM PROBLEMA E MANEIRA RESOLVIDA
1、A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.
2、A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.
3、O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
d: Verifique se a temperatura próxima ao sensor muda obviamente, como ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
