Sensor de microondas HF
O sensor de microondas HF é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.

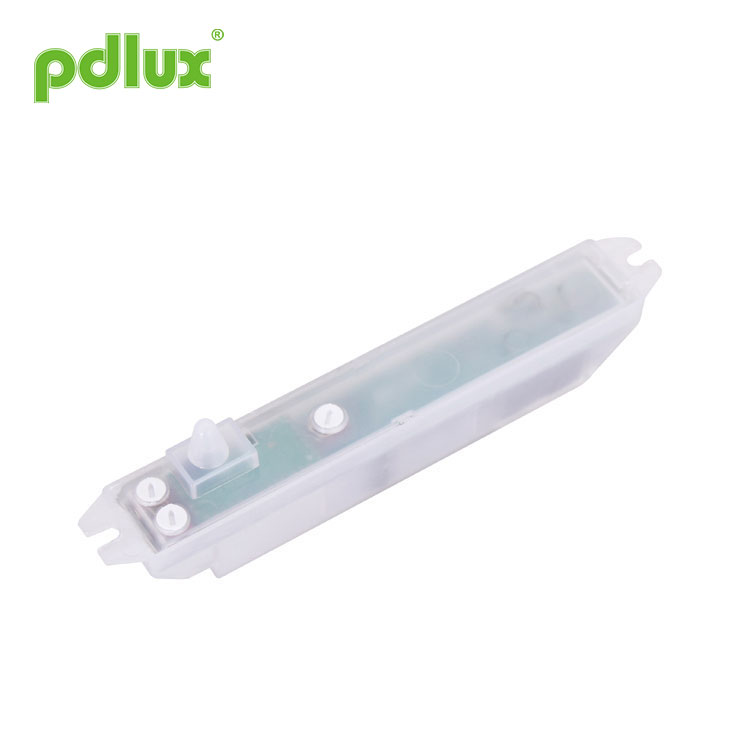

Modelo:PD-MV1020
Enviar consulta
Sensor de microondas HF
Resumo
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado no interior das iluminações com abajur de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.
Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,3 mW, o que não causa danos ao corpo humano.
2. Desempenho confiável e estável: aplica a filtragem RC e a filtragem digital no processamento digital. Isso também
utiliza a tecnologia digital de disparo zero, ou seja, no ponto zero será autoconectado ou autodesconectado. Isto
adota chip de gerenciamento de energia para garantir seu desempenho estável em 100-240V/AC.
Especificações
|
Fonte de energia: 100-240 VCA Frequência de energia: 50/60Hz Potência de transmissão: <0,3mW Carga nominal: 1200 W, máx., tungstênio (cosφ = 1) (220-240 VCA) 300W, máx., fluorescente (cosφ = 0,5) (220-240 VCA) 600 W, máx., tungstênio (cosφ = 1) (100-130 VCA) 150W, máx., fluorescente (cosφ=0,5)(100-130VAC) Temperatura de trabalho: -15°C~+70°C |
Nível de proteção: IP20, Classe II Local de instalação: dentro de casa, montagem no teto Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM Ângulo de detecção: 360°(instalação no teto) Faixa de detecção: 1-8m (raios.) (ajustável)(Instalação no teto) Configuração de tempo: 8seg-12min, (ajustável) Controle de luz: 10-1000LUX, (ajustável) Consumo de energia: aprox.0,5W |
Informações do sensor
Formulários
O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro de uma cortina de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fizer a conexão conforme mostrado abaixo você poderá transformar as iluminações comuns em iluminações com detecção automática.
Modo de conexão um:
Conecte N, L com alimentação; Conecte N, L’ com carga.
Conecte a carga a L', a carga funcionará quando o sinal for detectado e irá parar de funcionar durante o tempo de atraso predefinido quando não houver sinais seguintes.
Você também pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
Modo de configuração um: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.
 |
(1)Configuração de controle de luz Pode ser definido na faixa de 10~1000 LUX. Para girar o botão totalmente no sentido anti-horário é cerca de 10 lux, totalmente no sentido horário é cerca de 1000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário. |
 |
(2) Configuração de tempo Pode ser definido de 8 segundos (girar totalmente no sentido anti-horário) a 12 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada.
OBSERVAÇÃO:Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente. |
 |
(3) Configuração da faixa de detecção (sensibilidade) Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 2,5 m. Girar o botão totalmente no sentido anti-horário é o intervalo mínimo, totalmente no sentido horário é o máximo. |
Observação:o alcance de detecção acima é obtido no caso de uma pessoa que tenha entre 1,6m e 1,7m de altura e figura média e se mova a uma velocidade de 1,0 a 1,5m/seg. se a estatura, figura e velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará.
Perceber:ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência da rede elétrica e equipamento elétrico. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
Lembrete amigável:ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
Observação:por favor, não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há um pequeno batente em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará o batente e levará ao giro de 360°. virar sem parar. O limite da faixa de ajuste é 270°, preste atenção a isso.
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.
A falha e a solução
| Falta | Causa da falha | Solução |
| A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Mude a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações da área de detecção. |
| A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
