Interruptor do sensor de movimento do detector infravermelho do corpo humano

A seguir, é apresentada uma introdução ao interruptor do sensor de movimento do detector infravermelho do corpo humano. Espero ajudá-lo a entender melhor o interruptor do sensor de movimento do detector infravermelho do corpo humano. Bem-vindos, novos e antigos clientes, para continuarem a cooperar conosco para criarmos juntos um futuro melhor!

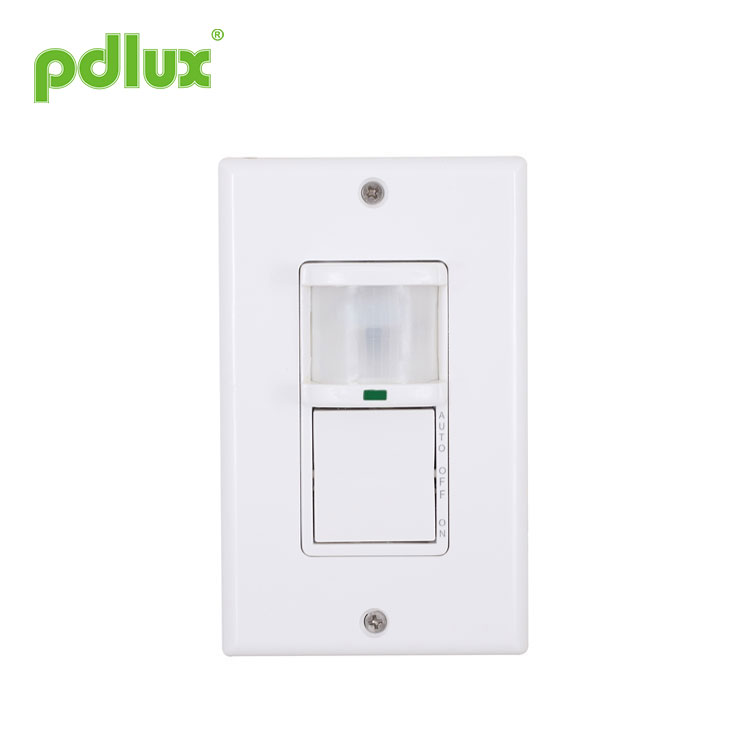

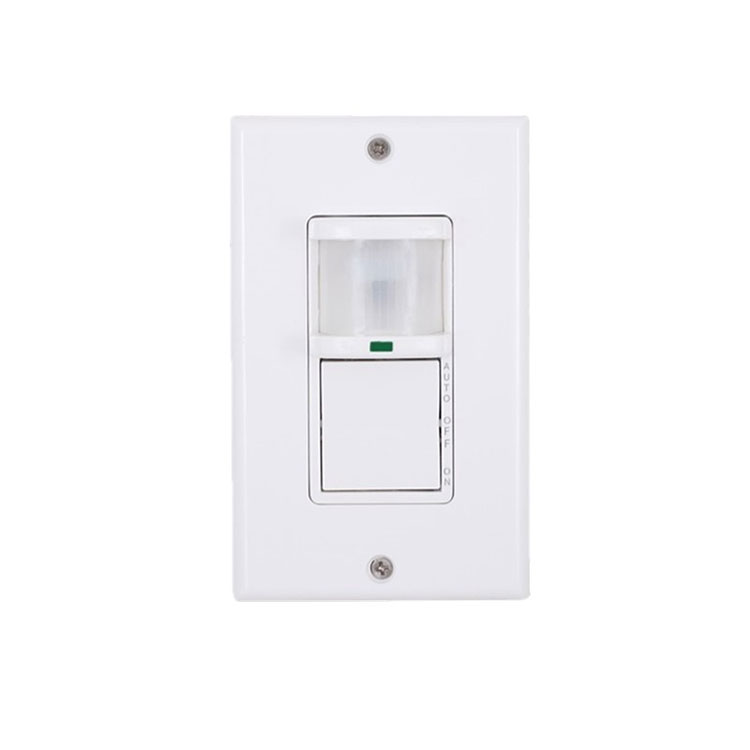

Modelo:PD-PIR122

Enviar consulta

Instrução do sensor de movimento infravermelho PD-PIR122

INFORMAÇÃO DO PRODUTO
Este interruptor de sensor de movimento detector infravermelho de corpo humano é um novo interruptor de iluminação que economiza energia, adota detector de alta sensibilidade, circuito integrado, silício controlável e SMT; Reúne funções automáticas, convenientes, seguras e práticas; A ampla faixa de detecção é composta pelo campo de serviço para cima e para baixo, esquerdo e direito; Ele utiliza a energia infravermelha de

Corpo humano como fonte de sinal de controle. Quando alguém entra no campo de detecção, iniciará a carga controlada; Pode identificar dia e noite automaticamente; Sua instalação é conveniente e seu alcance é amplo; Possui as funções de indicação de energia e indicação de detecção.

ESPECIFICAÇÕES

Fonte de alimentação: 100V/CA~277V/CA
Frequência de energia: 50/60Hz
Ângulo de detecção: 180°
140°
Faixa de detecção: 8m(22°C)
Temperatura de trabalho:-10~+40°C

Controle de luz: 2 ~ 1000LUX (ajustado)
Configuração de tempo: min:8seg±3seg
máx.:7min±2min
Carga nominal: 350W.máx (lâmpada incandescente de 120 V/CA)
500W.máx (lâmpada incandescente de 277 V/CA)
Altura de instalação: 1m ~ 1,6m

FUNÇÃO
Campo de detecção: A ampla faixa é composta de campos de serviço para cima e para baixo, esquerdo e direito. (Veja o diagrama 1 a seguir), a orientação do movimento tem relação com a sensibilidade, considere isso com cuidado ao selecionar a posição de instalação.

Pode identificar dia e noite automaticamente: Este produto foi ajustado ao máximo antes de sair da fábrica. Mas também pode ser ajustado de acordo com o desejo do cliente.

Indicação de detecção: A lâmpada indicadora pode piscar uma vez quando o sensor recebe um sinal, mostrando que a detecção está regular.

O atraso de tempo é adicionado continuamente: Quando recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez na base do repouso do primeiro atraso de tempo. (Definir tempo)

Detecção de toque: O sensor iniciará a carga quando o ser humano tocar na linha de toque;( anexado)

O tempo de atraso é ajustável: pode ser definido de acordo com a vontade do consumidor. O tempo mínimo é 8seg±3seg, o tempo máximo é 7min±2min.

Interruptor de tom: AUTO, OFF, ON.

INSTALAÇÃO (Veja o diagrama a seguir)

1. Por favor, mantenha-o longe das crianças.
2. Evite locais de fogo/alta temperatura/úmidos para instalação.

► Desligue a energia.
► Conecte a alimentação e o fio de carga ao sensor de acordo com o diagrama de fios de conexão.
► Levante a face da placa. Fixe o sensor na posição selecionada com parafuso.
► Cubra a face da placa e aperte o parafuso, então você pode ligar a energia para testá-la.

Por favor, confirme quando desligar o acesso ao cabo de alimentação

TESTE
► Levante a face da placa, gire o botão do tempo no sentido anti-horário para o mínimo; gire “LUX” no sentido horário ao máximo, ajuste o botão de pressão para “AUTO”.
► Após ligar a energia, a carga controlada deve funcionar, a lâmpada indicadora deve piscar uma vez, a carga deve parar de funcionar dentro de 10 segundos; faça sentido após 10 segundos, a lâmpada indicadora deve piscar uma vez e a carga deve começar a funcionar, sob condições de nenhum sinal de indução, a carga deve parar de funcionar dentro de 5 ~ 15 segundos.
► Gire “LUX” para o mínimo no sentido anti-horário, cubra a janela de detecção com objeto de opacidade (toalha), a carga deve funcionar dentro de 5 ~ 10 segundos, (o sensor deve funcionar continuamente após detectar o sinal de indução contínuo se a carga ainda estiver funcionando ), a carga não deverá funcionar após 10 segundos; se for induzida novamente, a carga deve funcionar, sob nenhuma condição de sinal de indução, é normal que a carga pare de funcionar dentro de 5 ~ 15 segundos.
► Pressione o botão para “OFF”, o sensor deverá desligar a carga; Pressione-o para “ON”, o sensor deve funcionar continuamente.

NOTAS
► Eletricista ou pessoa experiente pode instalá-lo.
► Os objetos agitados não podem ser considerados a base da instalação.
► Não há obstáculos ou objetos agitados afetando a detecção na frente da janela de detecção
► Evite instalá-lo perto de zonas de alteração de temperatura, por exemplo: ar condicionado, aquecimento central etc.
► Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
► Caso haja alguma diferença entre instrução e produto, dê prioridade aos produtos, desculpe não fornecer informações adicionais.

ALGUM PROBLEMA E MANEIRA RESOLVIDA
► A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga for boa.
c: Verifique se a chave está na posição “auto”.
d: Verifique se a luz de trabalho corresponde à luz ambiente.

►A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b: Verifique se a temperatura ambiente está muito alta.
c: Verifique se as fontes de sinal estão nos campos de detecção.
d: Verifique a altura de instalação.
e: Se a orientação do movimento estiver correta.

► O sensor não pode desligar a carga automaticamente:
a: Se houver sinais de indução contínuos nos campos de detecção.
b: Se o atraso de tempo estiver definido para o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura mudar perto do sensor. (Ar condicionado, aquecimento central, etc.)
e: Se a chave de função estiver na posição “ON”.

● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo.
Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
