Sensor detector de movimento PIR do corpo humano

A seguir, é apresentada uma introdução ao sensor detector de movimento PIR do corpo humano. Espero ajudá-lo a entender melhor o sensor detector de movimento PIR do corpo humano. Bem-vindos, novos e antigos clientes, para continuarem a cooperar conosco para criarmos juntos um futuro melhor!

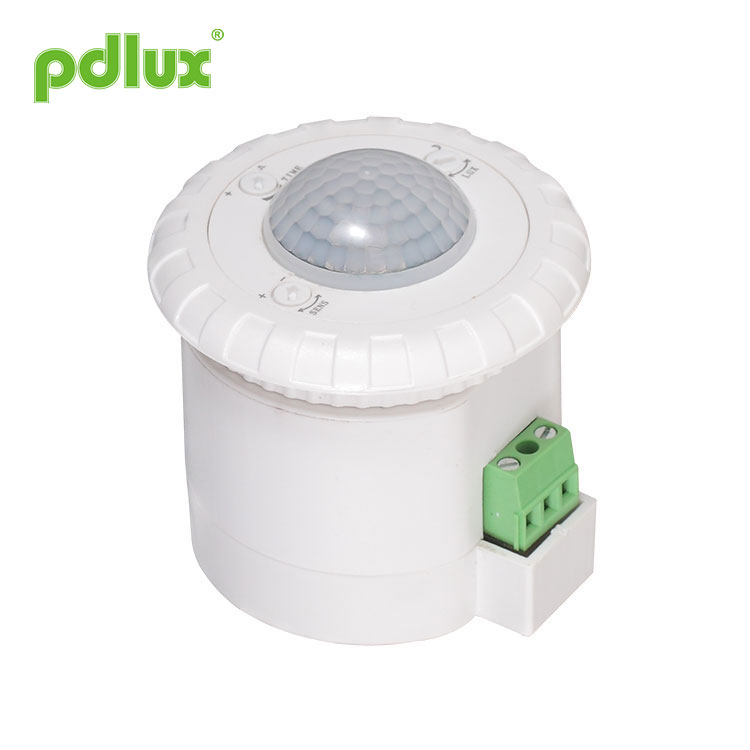

Modelo:PD-PIR110

Enviar consulta

Instrução do sensor infravermelho PD-PIR110

Resumo

O sensor detector de movimento PIR do corpo humano é um novo interruptor de economia de energia que adota o detector de boa sensibilidade, circuito integrado e SMT. Reúne funções automáticas, convenientes, seguras, economizadoras de energia e práticas. O amplo campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ao entrar nos campos de detecção, pode-se iniciar a carga de uma só vez e identificar dia e noite automaticamente; pode ser utilizado com diversos tipos de lâmpadas e lanternas.

Especificações

Fonte de energia: 220-240 VCA
Frequência de energia: 50/60Hz
Carga nominal:
800W máx.tungstênio (220-240VAC)
Fluorescente máximo de 200 W (220-240 VCA)
Configuração de tempo: min:8±3seg
máx.:8±3Min (ajustável)

Controle de luz: <10LUX ~ 2000LUX (ajustável)
Faixa de detecção: 8m Max(<22°C) (ajustável)
Ângulo de detecção: 360°
Altura de instalação: 2,5 m ~ 3,5 m
Temperatura de trabalho: -10~+40°C
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s
Umidade de trabalho:<93% UR

Informações do sensor

Função

Campo de detecção: o campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito, podendo ser selecionado de acordo com a vontade do consumidor. Mas a orientação móvel tem grande relação com a sensibilidade.

Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); mas só pode funcionar no controle de luz inferior a 10lux quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.

A configuração do tempo pode ser adicionada continuamente: quando receber o segundo sinal de indução após o primeiro. Ele calculará o tempo mais uma vez no restante do primeiro atraso básico.

Potenciômetro de controle de luz (LUX): gire o botão no sentido horário para aumentar seu valor; gire o botão no sentido anti-horário para diminuir seu valor.

Potenciômetro de tempo (TIME): gire o botão no sentido horário para aumentar seu valor, o tempo máximo de atraso é de 8±3 minutos; gire o botão no sentido anti-horário para diminuir seu valor, o tempo mínimo de atraso é de 8±3 segundos.

Potenciômetro de sensibilidade (SENS): gire o botão no sentido horário para aumentar seu valor, a distância máxima é de 10±2m; gire o botão no sentido anti-horário para diminuir seu valor, a distância mínima é de 3±2m.

ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente!

Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e depois teste-o.

Instalação (veja o diagrama a seguir)
Desligue a energia.
Coloque tubos roscados no cabo de alimentação e na linha de controle.
Conecte a alimentação e a carga ao sensor de acordo com o diagrama de fios de conexão.

Teste
Gire o botão de controle de luz no sentido horário no máximo (sol), gire o botão de tempo no sentido anti-horário no mínimo, gire o botão de sensibilidade no sentido horário no máximo.

1.Quando conectado à eletricidade por 30 segundos, o sensor está em seu estado de funcionamento. Depois que a luz se apagar, agite sua mão bem na frente da janela de detecção do sensor, a luz deve acender depois que o sensor detectar o sinal. Sem detecção contínua por 8±3s, a luz deve apagar.

2. No sentido anti-horário, o botão de controle de luz até seu valor mínimo (noite), depois que a luz se apagar, agite sua mão logo à frente da janela de detecção do sensor, a luz está apagada. Cubra a janela de detecção com objetos não transparentes (pano preto), a luz acenderá ao detectar uma vez. Sem detecção contínua por 8±3s, a luz deve apagar.

Primeiro, gire o botão de controle de luz no sentido horário até seu valor máximo (dia). Em seguida, gire o botão de tempo e sensibilidade no sentido horário até seu valor máximo. Contando o tempo quando conectado à energia elétrica, a luz deve apagar em 8±3min.

3.Quando conectado à eletricidade por 30 segundos, o sensor está em seu estado de funcionamento. Comece a detectar depois que a luz se apagar. A luz acenderá quando o sensor detectar o sinal. Pare de detectar; a luz apagará em 8±3s caso o sensor não detecte nenhum sinal.

No sentido anti-horário o botão de controle de luz até seu valor mínimo (noite), começa a detectar depois que a luz se apaga, a luz está apagada. Diminua lentamente o brilho da câmara escura; a luz acenderá quando o lúmen for inferior a 10 LUX. Pare de detectar; a luz apagará em 8±3s.

Notas
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

Algum problema e maneira resolvida
A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga for boa.
c: Verifique se a luz de trabalho corresponde ao controle de luz.

A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b: Verifique se a temperatura ambiente está muito alta.
c: Verifique se a fonte dos sinais está nos campos de detecção.
d: Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a: Se houver sinal contínuo nos campos de detecção.
b: Se a configuração de tempo estiver definida para o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo. Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
