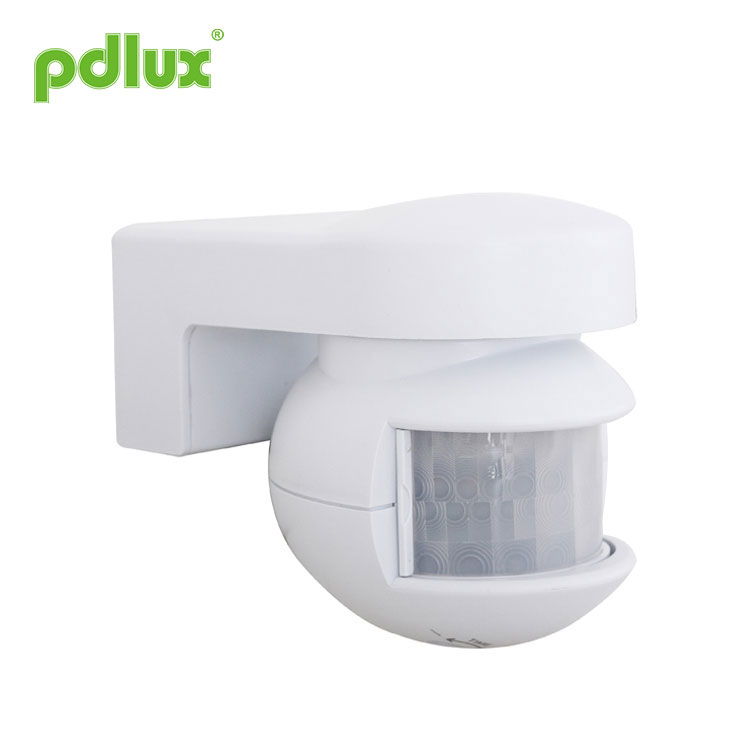

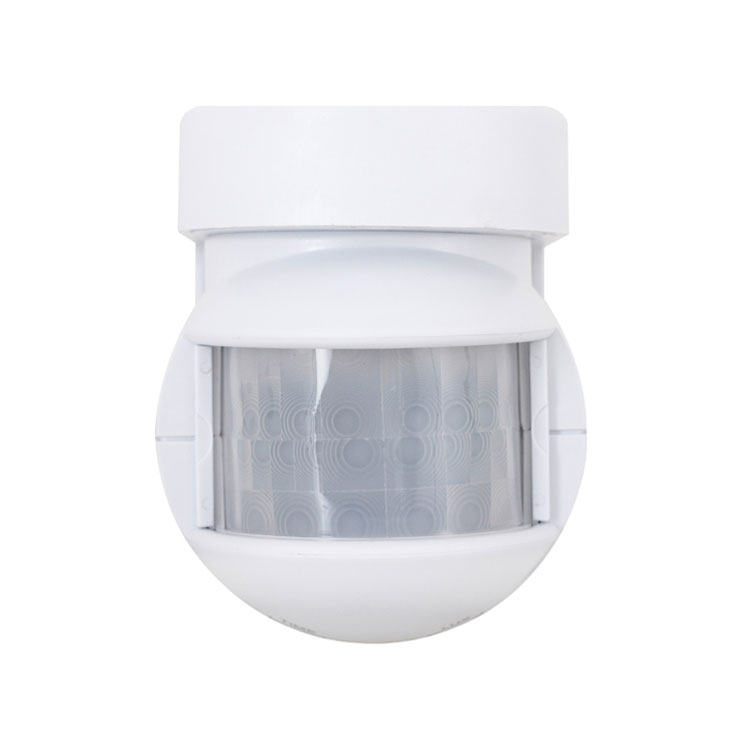

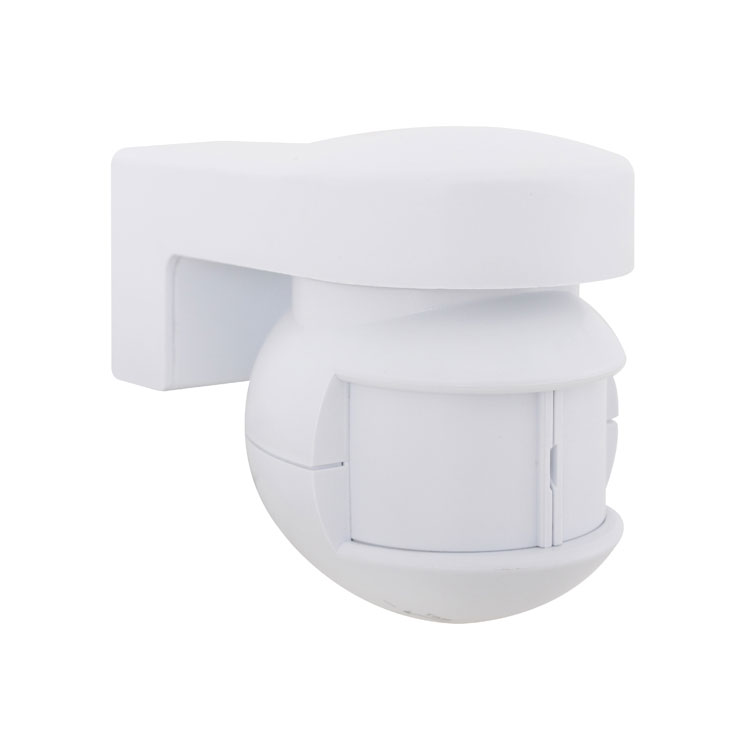

Sensor Inteligente Piroelétrico Infravermelho

Como fabricante profissional, gostaríamos de fornecer um sensor inteligente piroelétrico infravermelho. E ofereceremos o melhor serviço pós-venda e entrega pontual.

Modelo:PD-PIR65S-Z

Enviar consulta

Instrução do sensor infravermelho PD-PIR65S-Z

Resumo
Este produto é um produto avançado de sensor piroelétrico infravermelho controlado digitalmente. Este produto usa um sensor de alta resolução que tem quase o dobro da sensibilidade de um único sensor tradicional. ser ligado no ponto zero da onda senoidal, para que cada carga seja ligada. No ponto zero da onda senoidal, evita-se o problema de corrente de irrupção causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.

Devido à diversificação das cargas elétricas atuais, principalmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com capacitâncias diferentes. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e corrente de carga pequena.

Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.

Este produto possui uma versão de fonte de alimentação chaveada e uma versão redutora de capacitor. A versão da fonte de alimentação chaveada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em espera de <0,5W. Em princípio, a versão redutora capacitiva só pode ter uma única tensão e o consumo de energia em espera é> 0,7 W. Você deve considerar isso ao escolher um produto.

Especificações
Fonte de alimentação: 220-240 VCA, 50 Hz/60 Hz
100-130 VCA, 50 Hz/60 Hz
Todas as cargas: 1200 W (220-240 VCA)
800 W （100-130 VCA）
Configuração de tempo: 10seg-12min (ajustável)
Faixa de detecção (22°C): 10m Máx.

Controle de luz: <10LUX-2000LUX (ajustável)
Ângulo de detecção: 110º (ajustável)
Temperatura de trabalho: -10°C-+40°C
Altura de instalação: 1,8-2,5m
Umidade de trabalho: <93% UR
Velocidade de movimento de detecção: 0,6-1,5 m/s

Informações do sensor

Função

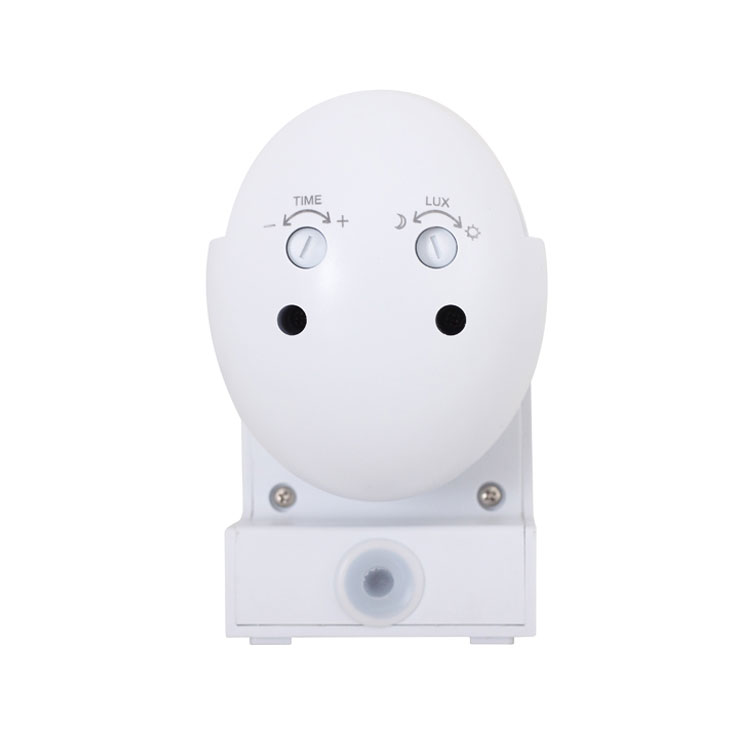

Ajuste LUX:
LUX refere-se à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja que o sensor coloque na indução. Escolha o hábito que mais combina com você.

Algumas das opções da solução 20LUX devem ser destacadas. Alguns escolhem a iluminação ambiente 50LUX como iluminação indutiva, e alguns optam por iluminação indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.

Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo após o sensor detectar a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.

(1)Configuração de tempo

Ajuste a configuração do tempo de carga de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. A configuração do tempo é de cerca de 12 minutos quando gira para o máximo, e a configuração do tempo é de cerca de 10 segundos quando gira para o mínimo.

NOTA: Quando a luz estiver desligada automaticamente, levará 4 segundos antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 4 segundos depois a luz poderá ser ligada automaticamente.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.

(2)Configuração de controle de luz

Ajuste a luz de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo.
Ao virar para mini, ele só funcionará abaixo do controle de luz em torno de 10LUX, quando girar para o máximo, pode funcionar com qualquer controle de luz.

Teste
1. Gire o botão LUX no sentido horário até o máximo (SUN). Gire o botão do tempo no sentido anti-horário até o mínimo. Gire o botão do sensor no sentido horário até o máximo.

2. Energia conectada, a carga controlada começará a funcionar e parará de funcionar 2±1 segundos depois, quando não houver sinal contínuo detectado.

3. Uma vez detectada, a carga funciona e o indicador acende e para de funcionar 10 segundos depois, quando não há sinal contínuo detectado. E se o sinal for detectado 4 segundos depois, a carga deve começar a funcionar e o indicador acender e parar de funcionar 10 segundos depois, quando não há sinal contínuo detectado.

4. Gire o botão LUX no sentido anti-horário até o mínimo. Se for testado sob circunstâncias acima de 10LUX, a carga não deve funcionar após a carga de indução parar de funcionar; mas se você cobrir a janela de detecção com objetos opacos (toalha etc.), a carga funciona. Sob a condição de não haver sinais de indução, a carga deve parar de funcionar dentro de 10 segundos.

Observação
Deve ser instalado por eletricista ou pessoa experiente.
Evite instalá-lo em objetos agitados.
Não deve haver obstáculos e objetos em movimento na frente da janela de detecção, afetando a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, como ar condicionado, aquecimento central, etc.
Considerando sua segurança, não abra a tampa ao encontrar o engate após a instalação.
Se houver diferença entre o produto e as instruções, consulte principalmente o produto.

Algum problema e maneira resolvida
A carga não funciona:
a. Verifique se a conexão de alimentação e carga está correta.
b. Verifique se a carga está boa.
c. Verifique se a lâmpada de exibição acelera sua velocidade após a detecção.
d. Verifique se a luz de trabalho corresponde ao controle de luz.

A sensibilidade é fraca:
a. Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento dos sinais.
b. Verifique se a temperatura ambiente está muito alta.
c. Verifique se a fonte dos sinais está nos campos de detecção.
d. Verifique se a altura de instalação corresponde à altura indicada nas instruções.
e. Verifique se a orientação do movimento está correta.

O sensor não consegue desligar a carga automaticamente:
a. Verifique se há sinais contínuos nos campos de detecção.
b. Verifique se a configuração de tempo está definida para o mais longo.
c. Verifique se a potência corresponde à instrução.
d. Verifique se a mudança de temperatura está obviamente próxima do sensor, como ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem prévio aviso!
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
