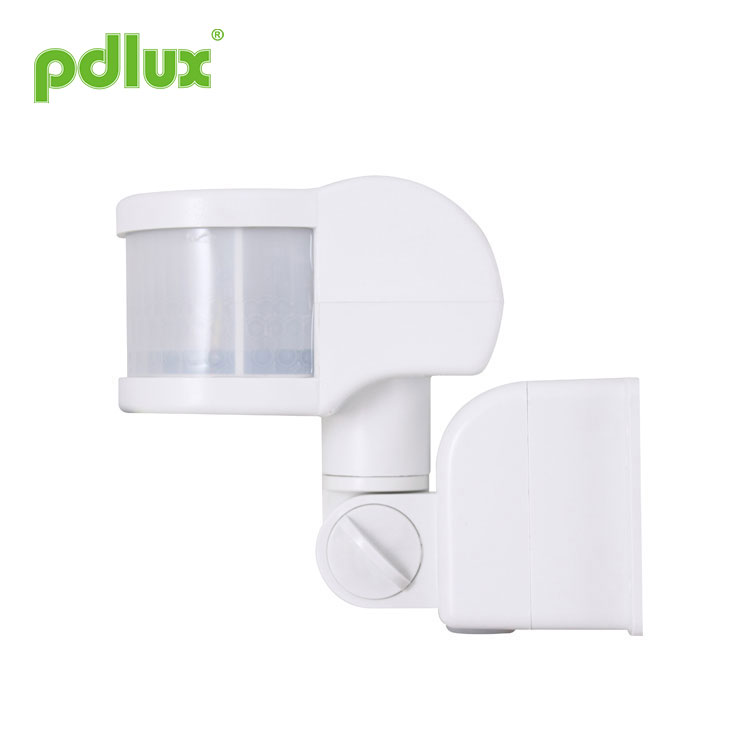

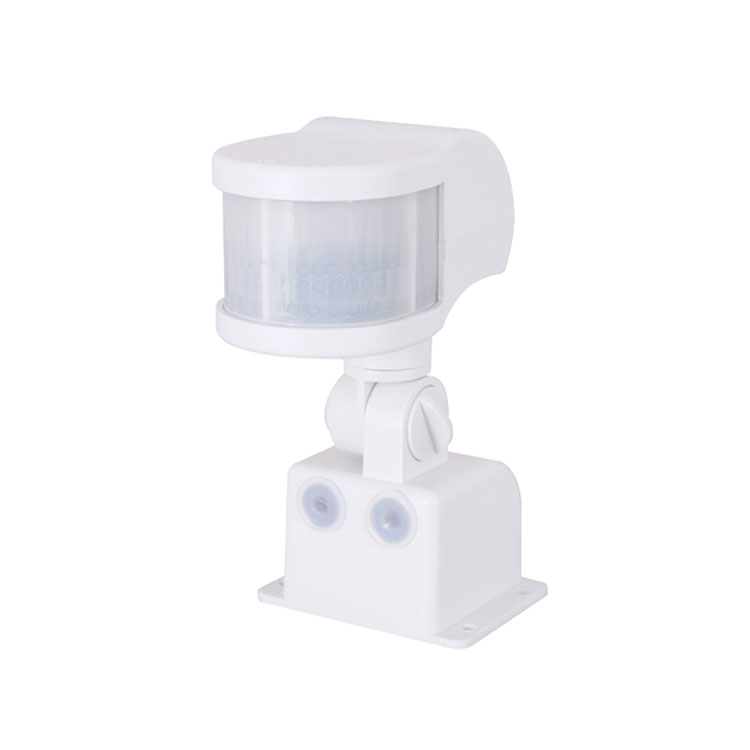

Interruptor de sensor infravermelho

A seguir, é apresentada uma introdução ao interruptor do sensor infravermelho. Espero ajudá-lo a entender melhor o interruptor do sensor infravermelho. Bem-vindos, novos e antigos clientes, para continuarem a cooperar conosco para criarmos juntos um futuro melhor!

Modelo:PD-PIR126

Enviar consulta

Instrução do sensor infravermelho PD-PIR126

INFORMAÇÃO DO PRODUTO
Este interruptor de sensor infravermelho é um novo interruptor de iluminação economizador de energia, que adota dois detectores de alta sensibilidade, circuito integrado e tecnologia SMT; reúne automatismo, comodidade, segurança e economia de energia, etc. A ampla detecção é composta pelo campo de serviço direito e esquerdo; utiliza raios infravermelhos do corpo como fonte de controle de sinal para iniciar a carga quando o ser humano entra no campo de detecção; o sensor pode identificar dia e noite automaticamente. É amplamente utilizado e fácil de instalar; ele tem as funções de exibição de energia e detecção.

ESPECIFICAÇÕES
Fonte de alimentação: 220V/AC-240V/AC
Frequência de energia: 50Hz
Faixa de detecção: 11m máx. (22 ℃)
Ângulo de detecção: 220°
Configuração de tempo:Min:8seg±3seg
Máx.:7min±2min (ajustável)
Luz de controle: <3LUX ~ luz do sol
(ajustável)

Carga nominal: 1200W máx. tungstênio
Temperatura de trabalho:-10~+40℃
Umidade de trabalho:<93% UR
Altura de instalação: 1,5 m ~ 2,5 m
Potência em espera: 0,45 W (em funcionamento) 0,1 W (estático)
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s

INFORMAÇÕES DO SENSOR

FUNÇÃO
>A distância de detecção pode ser ajustada: A distância de detecção é curta se você pressionar o botão, caso contrário, será longa;

>Pode identificar dia e noite automaticamente: A luz ambiente em que o PD-PIR126 funciona pode ser ajustada livremente, quando você vira para a luz do sol (maior), pode funcionar dia e noite; Se você virar para a lua (menor), ele só funcionará com luz abaixo de 3LUX. Consulte a forma de teste sobre o ajuste;

> Indicação de energia e detecção: A lâmpada indicadora pisca uma vez a cada 4 segundos após ligar a energia, pode piscar 2 vezes a cada 1 segundo após receber os sinais de indução. Assim, pode mostrar se o detector e a alimentação estão normais;

>Atraso adicionado continuamente: Ao receber os segundos sinais de indução após o primeiro, ele deve calcular o tempo mais uma vez com base no restante do primeiro atraso;

> Ajuste de atraso de tempo: O atraso de tempo de trabalho pode ser ajustado de acordo com o desejo do cliente, o tempo mínimo é de 8 segundos ± 3 segundos, o máximo é de 7 minutos ± 2 minutos;

>Função de bloqueio: durante o trabalho, o sensor manterá a iluminação da carga quando a energia for desligada por 2 segundos e depois ligada. E desligue a energia por 4 segundos e depois ligue, o sensor retomará a automação.

INFORMAÇÕES DO PRODUTO (como o diagrama 1)
Δ Desligue a energia;
Δ Abra o parafuso da tampa da base, puxe o orifício da fiação, coloque o fio de alimentação e carga na tampa da base;
Δ Fixe a base-tampa com o parafuso de dilatabilidade na posição de instalação selecionada;
Δ Coloque o fio de alimentação e carga no sensor de acordo com o diagrama de indicação;
Δ Fixe o sensor na tampa-base, gire o parafuso firmemente para eletrificá-lo para testar.

TESTE
>Gire o botão de controle da luz no sentido anti-horário até o máximo; gire o botão do tempo no sentido horário para o menor.

>Ligue a energia, a carga controlada não deve funcionar e a lâmpada indicadora pisca uma vez a cada 4 segundos; a carga funcionaria dentro de 5 ~ 10 segundos e a lâmpada indicadora pisca duas vezes a cada segundo. Se não houver sinais de indução, a carga deverá parar de funcionar dentro de 5 a 30 segundos, a lâmpada indicadora deverá voltar a piscar 1 vez a cada 4 segundos.

>Sentir novamente 5-10 segundos depois que a carga acabar, a carga deve funcionar e a lâmpada indicadora piscar 2 vezes a cada 1 segundo, a carga para de funcionar dentro de 5-15 segundos.

>Gire o botão LUX para o mínimo no sentido anti-horário. Se você testar em luz ambiente além de 3LUX, sinta que a carga não deve funcionar depois que parar de funcionar; se você cobrir a lente de detecção com um objeto opaco (toalha, etc.), a carga deverá funcionar. Sob a condição de nenhum sinal de detecção, é normal que a carga pare de funcionar dentro de 5 a 15 segundos.

>Atenção: deve haver intervalo de 5 segundos entre o segundo sentido e o primeiro sentido quando a carga para de funcionar, mas não precisa haver intervalo quando ela induz continuamente enquanto a carga não para de funcionar.

OBSERVAÇÃO
>Eletricista ou humano experiente pode instalá-lo;
>Os objetos de agitação não podem ser considerados como a base da instalação;
>Não há obstáculos ou objetos agitados afetando a detecção na frente da janela de detecção;
>Evite instalá-lo perto de zonas de alteração de temperatura, por exemplo: Ar condicionado, aquecimento central etc;
>Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

ALGUNS PROBLEMAS E FORMA RESOLVIDA
1、A carga não funciona:
a. Verifique a potência e a carga;
b. Se a lâmpada indicadora piscar 1 vez a cada 4 segundos;
c. Se a carga estiver boa;
d. Se a lâmpada indicadora piscar rapidamente após a detecção;
e. Verifique se a luz de trabalho definida corresponde à luz ambiente.

2、A sensibilidade é fraca:
a. Verifique se há algum obstáculo na frente da janela de detecção que afete a recepção dos sinais;
b. Verifique a temperatura ambiente;
c. Verifique se a fonte do sinal está nos campos de detecção;
d. Verifique a altura de instalação;
e. Se a orientação do movimento estiver correta.

3、O sensor não pode desligar a carga automaticamente:
a. Se houver sinal contínuo no campo de detecção;
b. Se o atraso de tempo for definido como o mais longo;
c. Se a potência corresponde à instrução exigida;
d. Se a temperatura mudar perto do sensor, (ar condicionado, aquecimento central etc);
e. Verifique se está em condições de travamento.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
