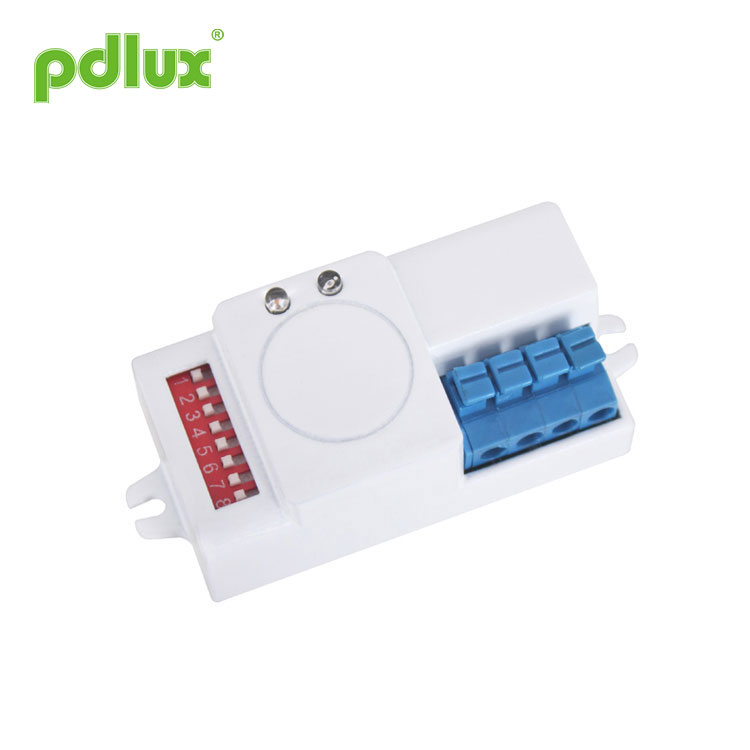

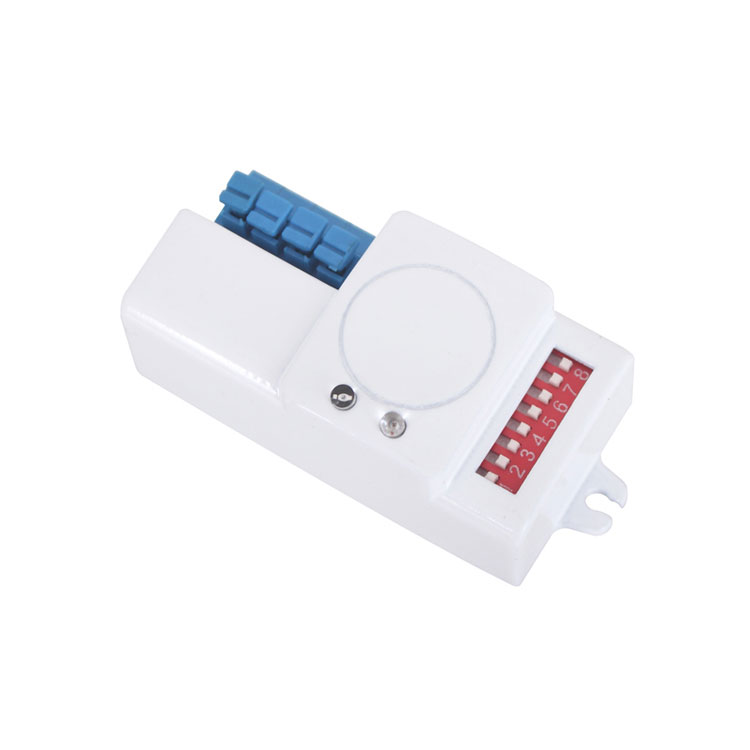

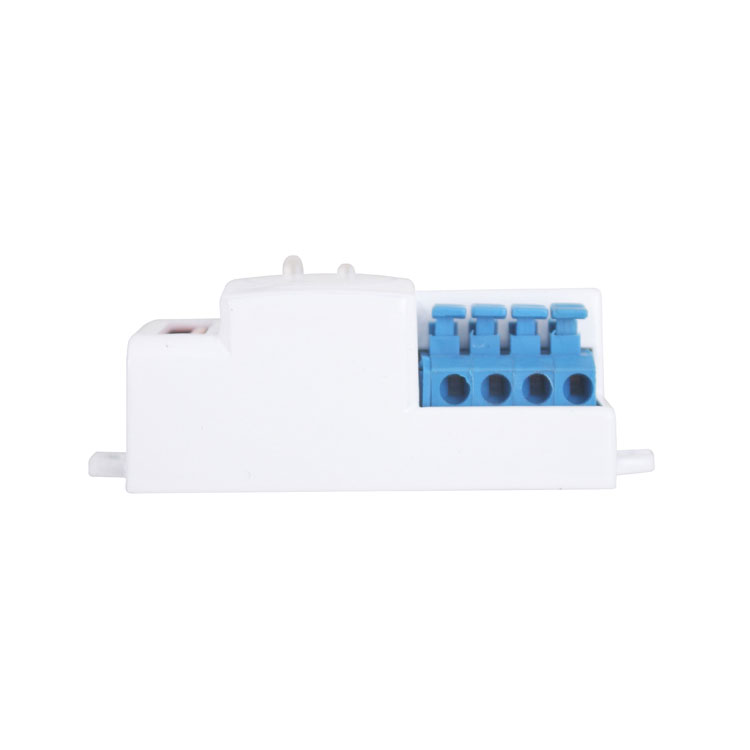

Sensor de microondas de banda KA

O Sensor de Microondas Banda KA é um sensor de micro-ondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta.

Modelo:PD-MV1021

Enviar consulta

Sensor de microondas de banda KA

Resumo
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado no interior das iluminações com abajur de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.

Especificações

Fonte de alimentação: 220-240V/CA
Frequência de energia: 50Hz
Potência de transmissão: <0,2mW
Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM
Carga nominal:
1200W/5A, Máx.,tungstênio(cosφ=1)(220-240V/AC)
300 W / 2,5 A, máx., fluorescente (cosφ = 0,5) (220-240 V / CA)

Ângulo de detecção: 360°
Faixa de detecção: 2-10m (raios) (ajustável)
Configuração de tempo: 5seg±1seg - 30min±1min (ajustável)
Controle de luz: <5LUX-2000LUX (ajustável)
Local de instalação: dentro de casa, montagem no teto
Temperatura de trabalho: -15°C~+70°C
Consumo de energia: aprox.0,5W

Informações do sensor

Formulários

O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro de uma cortina de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fizer a conexão conforme mostrado abaixo você poderá transformar as iluminações comuns em iluminações com detecção automática.

A aplicação acima dentro das iluminações é uma das múltiplas utilizações práticas. Você também pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.

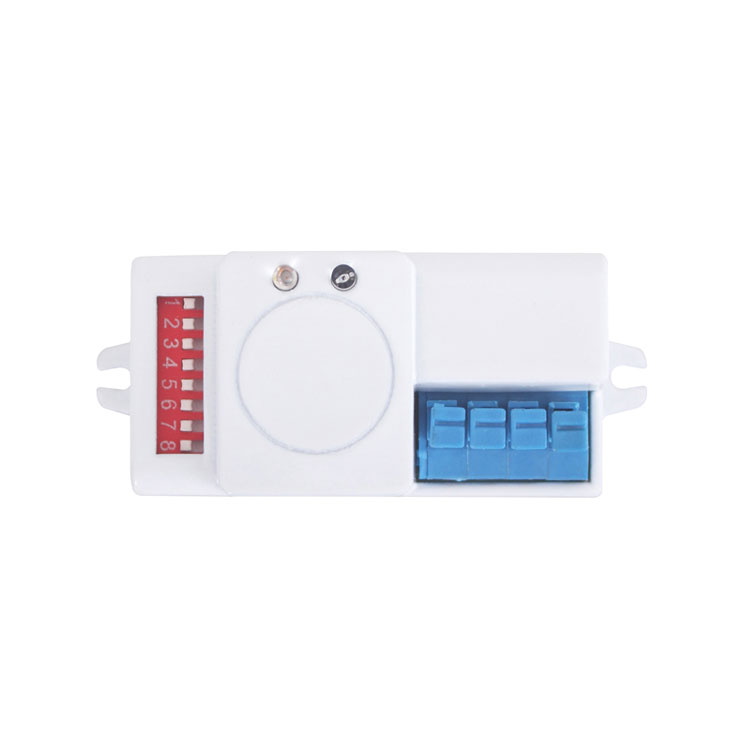

Método de configuração um: interruptor DIP
Conforme mostrado abaixo, por S1,S2 para definir a faixa de detecção, S3,S4,S5 o tempo de atraso, S6,S7,S8 o valor de controle de luz. Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

(1) Configuração da faixa de detecção (sensibilidade) Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 2,5 m. Para definir a chave para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição da chave para a faixa de detecção.
Perceber:ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência da rede elétrica e equipamento elétrico. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar o trabalho contínuo do sensor. Lembrete amigável:ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
(2) Configuração de tempo Pode ser definido de 5 segundos a 30 minutos. Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada. Para definir a chave para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição da chave ao tempo de atraso.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
(1)Configuração de controle de luz Pode ser definido na faixa de <5~2000 LUX. Para definir a chave para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição do interruptor ao valor de controle de luz.

1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.

A falha e a solução

Falta	Causa da falha	Solução
A carga não funciona.	A iluminação luminosa está configurada incorretamente.	Ajuste a configuração da carga.
	A carga está quebrada.	Mude a carga.
	A energia está desligada.	Ligue a energia.
A carga funciona o tempo todo.	Existe um sinal contínuo na região de detecção.	Verifique as configurações da área de detecção.
A carga funciona quando não há sinal de movimento detectado.	A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis.	Reajuste o local de instalação.
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção.
A carga não funciona quando há sinal de movimento detectado.	A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena.	Verifique as configurações da área de detecção.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
