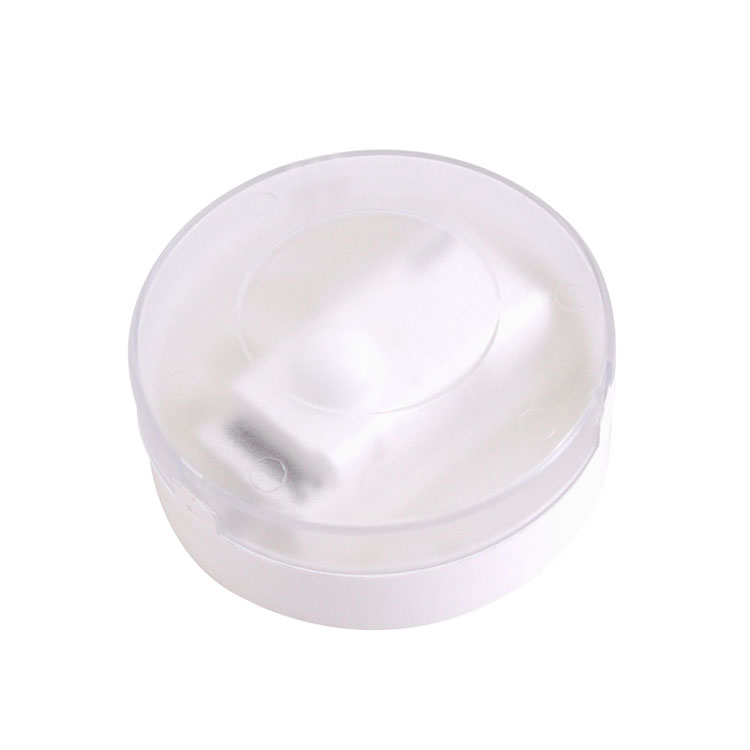

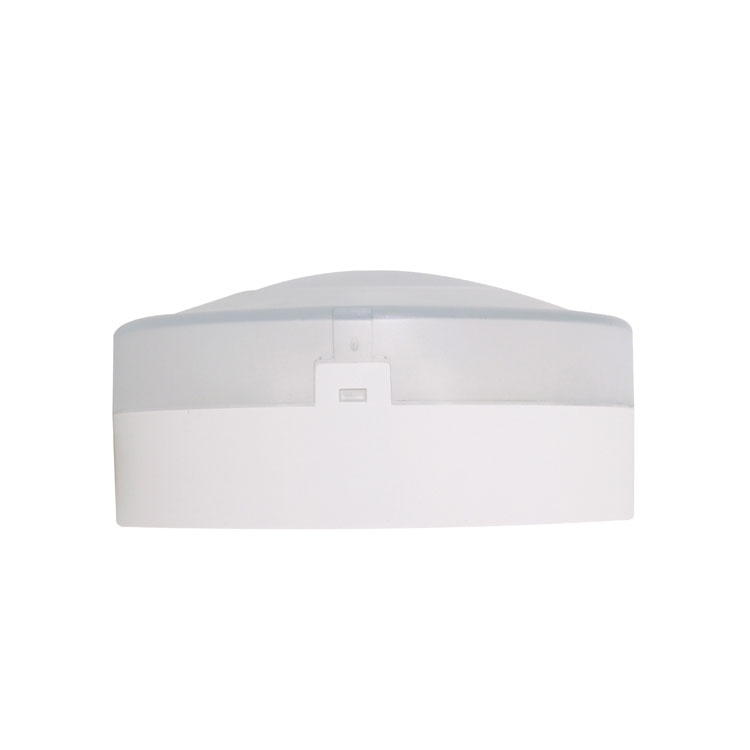

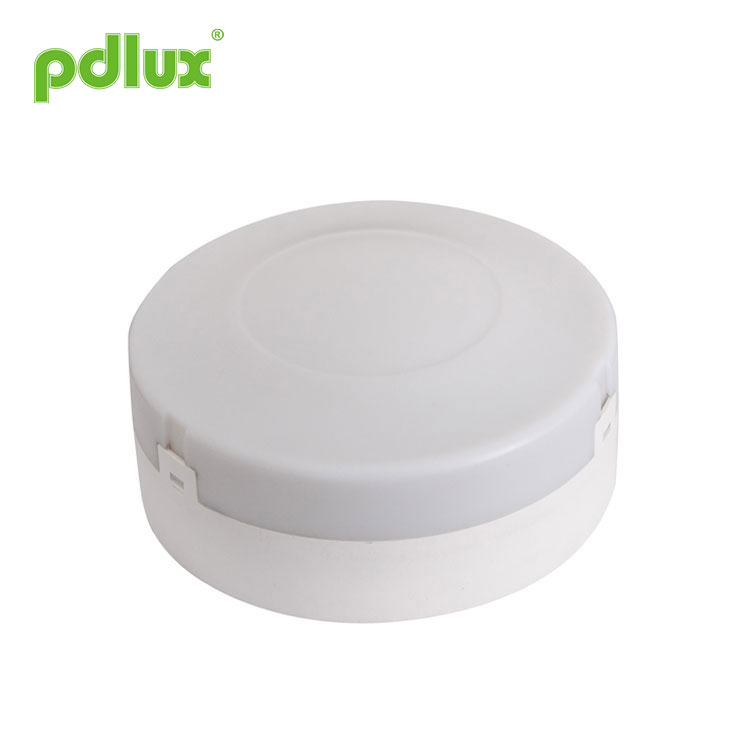

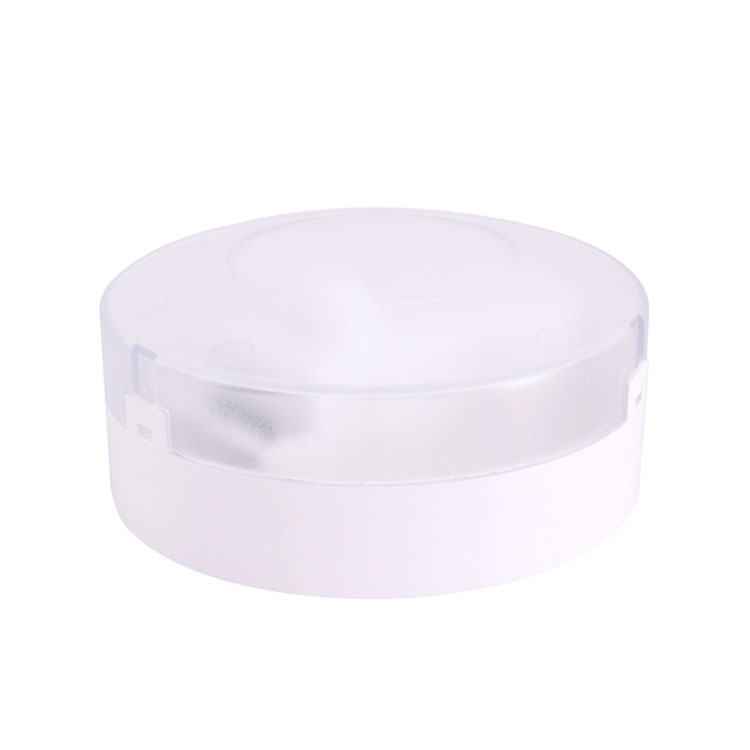

Sensor de radar Doppler de microondas
O sensor de radar Doppler de microondas é um sensor de objeto em movimento que pode detectar um alcance de 360 ° e sua frequência de trabalho é de 5,8 G. A vantagem deste produto é o estado de trabalho estável (temperatura de trabalho estável: -15 ° C ~ + 70 ° C), PD -MV1007A adota um sensor de micro-ondas (saída de alta frequência <0,2mW), para que seja seguro e tenha melhor desempenho que o sensor infravermelho.
Modelo:PD-MV1007A
Enviar consulta
Sensor de radar Doppler de microondas
Especificações
|
Fonte de alimentação: 90-240V/CA Frequência de energia: 50/60Hz Potência de transmissão: <0,2mW Carga nominal: 1200W/5A, Máx.,tungstênio(cosφ=1)(220-240V/AC) 300 W / 2,5 A, máx., fluorescente (cosφ = 0,5) (220-240 V / CA) 600W/5A, Máx.,tungstênio(cosφ=1)(100-130V/AC) 150 W / 2,5 A, máx., fluorescente (cosφ = 0,5) (100-130 V / CA) |
Assento de instalação: montagem no teto Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM Temperatura de trabalho: -15°C~+70°C Ângulo de detecção: 360° Faixa de detecção: 2m-5m-8m-10m (raios), ajustável Configuração de tempo: 6seg-1min-3min-5min-10min-15min, ajustável Controle de luz: <10LUX-100LUX-300LUX-2000LUX, ajustável Consumo de energia: aprox.0,5W |
| OBSERVAÇÃO:a saída de alta frequência deste sensor é <0,2 mW - isso é apenas um 5.000 da potência de transmissão de um telefone celular ou da saída de um forno de micro-ondas. |
|
Utilizando campo e introdução
PD-MV1007A é um sensor de objeto em movimento que pode detectar alcance de 360° e sua frequência de trabalho é de 5,8G. A vantagem deste produto é o estado de funcionamento estável (temperatura de trabalho estável: -15°C~+70°C), PD- O MV1007A adota um sensor de micro-ondas (saída de alta frequência <0,2 mW), de modo que é seguro e tem melhor desempenho que o sensor infravermelho.
Mostrado no gráfico abaixo: Ao definir S1, S2, S3, S4, S5 para definir o tempo de atraso dos produtos, ao definir S6, S7 para definir a faixa de detecção de produtos, ao definir S8, S9, S10 para definir a luz -controle de produtos.
A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 6seg e no máximo 15min. Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a zona de detecção e realizar o teste de caminhada. Puxe o interruptor para a posição LIGADO como "1", puxe o interruptor para a posição DESLIGADO como "0", mude a localização e a faixa de detecção do correspondente tabela é a seguinte:
Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reinicializará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.
Configuração do intervalo de detecção (sensibilidade)
Faixa de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, puxe o interruptor para a posição LIGADO como "1", puxe o interruptor para a posição DESLIGADO posição como "0", a localização da chave e a faixa de detecção da tabela correspondente são as seguintes:
ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o movimento errado, vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência na rede elétrica e equipamentos elétricos. Tudo isso indica que o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e depois teste-o.
Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença de rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo ao usar.
Sugestão: instale e ajuste a sensibilidade na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.
Configuração de controle de luz
O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux, puxe o interruptor para a posição LIGADO como "1", puxe o interruptor para a posição DESLIGADO como "0", a localização do interruptor e o alcance de detecção da tabela correspondente são como segue:
1. Ser instalado no objeto oscilante causará mau funcionamento.
2. A cortina oscilante soprada pelo vento causará mau funcionamento. Selecione o local de instalação adequado.
3. Ser instalado em local com tráfego intenso causará mau funcionamento.
4. Isso causará mau funcionamento quando houver faíscas produzidas por algum equipamento próximo.
Solução de problemas
| Falta | Causa da falha | Solução |
| A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Mude a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações da área de detecção. |
| A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais metálicos ou de vidro. Assim, diminua a sensibilidade para alcançar a distância de detecção apropriada. Nunca gire o botão SENS para o valor máximo para evitar detecção de erros. Além disso, o ambiente circundante levará a ações de erro, por ex. os automóveis que passam ou os objetos errantes causados pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
