Sensor de movimento de radar Doppler de microondas
O sensor de movimento por radar Doppler de microondas é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.
Modelo:PD-MV1016A
Enviar consulta

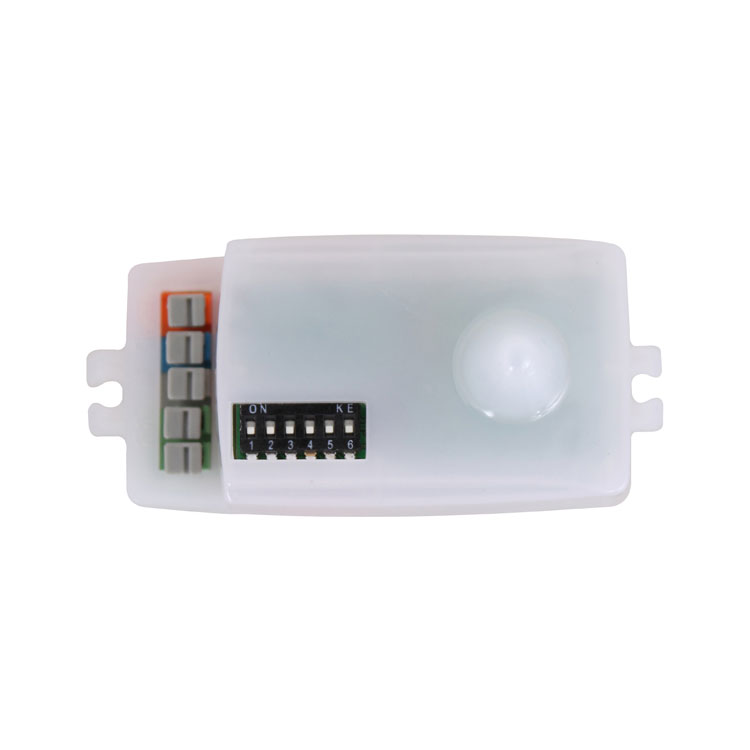

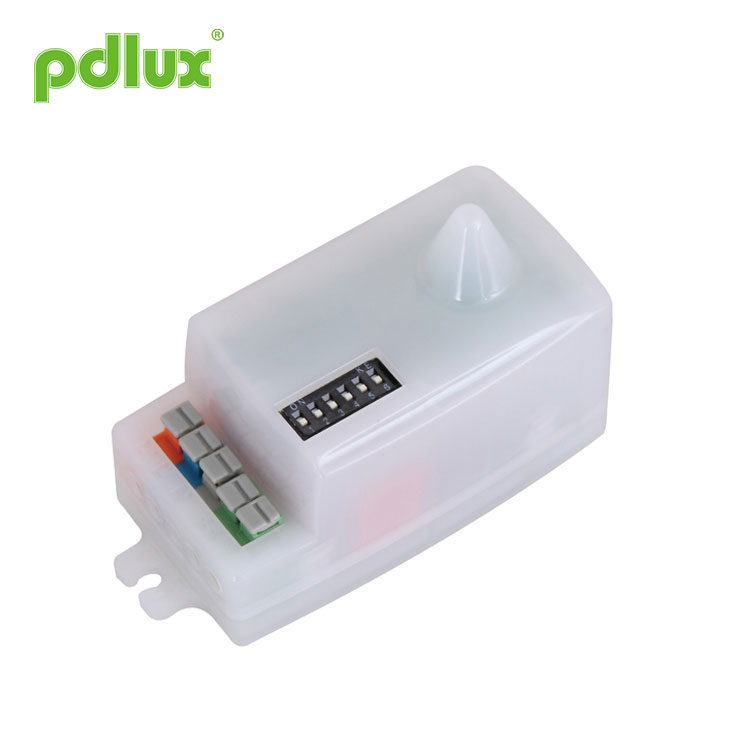

Sensor de movimento por radar Doppler de microondas
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado no interior das iluminações com abajur de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.
 |
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1(2008-04) EN 301 489-3 V1.4.1(2002-08) EN 300 440-1 V1.5.1(2009-03) EN 300 440-2 V1.3.1(2009-03) |
Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,3 mW, o que não causa danos ao corpo humano.
2. Desempenho confiável e estável: aplica a filtragem RC e a filtragem digital no processamento digital. Também utiliza a tecnologia digital de disparo zero, ou seja, no ponto zero será autoconectado ou autodesconectado. Ele usa o relé de alta potência Tyco para controlar a saída, o que garante seu desempenho confiável. Adota chip de gerenciamento de energia para garantir seu desempenho estável em 100-240V/AC.
3.Configuração remota: é projetada com a função remota, ou seja, você pode predefinir sua função por interruptor DIP ou controle remoto de acordo com sua necessidade prática.
4. Ligar e desligar lentamente: é adicionado com acoplador óptico controlado por PWM trabalhando com a potência controlada especializada para ligar e desligar lentamente, ou seja, quando o sinal for detectado, a luz controlada acenderá lentamente e desligará lentamente se houver nenhum sinal é detectado durante o tempo de atraso predefinido. Protege o ser humano da incapacidade causada pela luz ou escuridão repentina.
Especificações
|
Fonte de alimentação: 100-240V/CA Frequência de energia: 50/60Hz Potência de transmissão: <0,3mW Carga nominal: 2400W/10A, Máx.,tungstênio(cosφ=1)(220-240V/AC) 1500W/8A, Máx., fluorescente (cosφ=0,5)(220-240V/AC) 1200W/10A, Máx.,tungstênio(cosφ=1)(100-130V/AC) 800W/8A, Máx., fluorescente (cosφ=0,5)(100-130V/AC) Temperatura de trabalho: -15°C~+70°C |
Nível de proteção: IP20, Classe II Local de instalação: dentro de casa, montagem no teto Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM Ângulo de detecção: 360° Faixa de detecção: 1m-3m-6m-11m (raios) (ajustável) Configuração de tempo: 8seg-1min-5min-12min, (ajustável) Controle de luz: 10LUX-50LUX-200LUX-1000LUX, (ajustável) Consumo de energia: aprox.0,5W |
Informações do sensor
Formulários
O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro de uma cortina de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fizer a conexão conforme mostrado abaixo você poderá transformar as iluminações comuns em iluminações com detecção automática.
A aplicação acima dentro das iluminações é uma das múltiplas utilizações práticas. Você também pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
Modo de configuração um: interruptor DIP
Conforme mostrado abaixo, por S1,S2 para definir o valor de controle de luz, S3,S4 o tempo de atraso, S5,S6 a faixa de detecção. Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.
|
(1)Configuração de controle de luz Pode ser definido na faixa de 10~1000 LUX. Para definir o interruptor para ON é “1”, para OFF é “2”. Leia à direita a tabela correspondente da posição do interruptor ao valor de controle de luz.
(2) Configuração de tempo |
 |
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
|
(3) Configuração da faixa de detecção (sensibilidade) Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 2,5 m. Para definir o interruptor para ON é “1”, para OFF é “2”. Leia à direita a tabela correspondente da posição da chave para a faixa de detecção.
|
 |
Perceber:ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência da rede elétrica e equipamento elétrico. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar o trabalho contínuo do sensor.
Lembrete amigável:ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
|
Modo de configuração dois: controle remoto ON: pressione ON, a carga conectada continuará funcionando por 6 horas e depois passará automaticamente para o modo AUTO. OFF: pressione OFF, a carga conectada ficará desligada por 6 horas e depois passará automaticamente para o modo AUTO. AUTO: pressione AUTO, o sensor entra no modo de detecção automática, ou seja, quando o sinal é detectado e a intensidade da luz ambiente é inferior ao valor predefinido, a carga funciona. |
 |
Lembrete amigável:existem duas maneiras de definir sua função e a última definição será efetiva e ainda válida mesmo que o sensor seja reiniciado.
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.
A falha e a solução
| Falta | Causa da falha | Solução |
| A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Mude a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações da área de detecção. |
| A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
