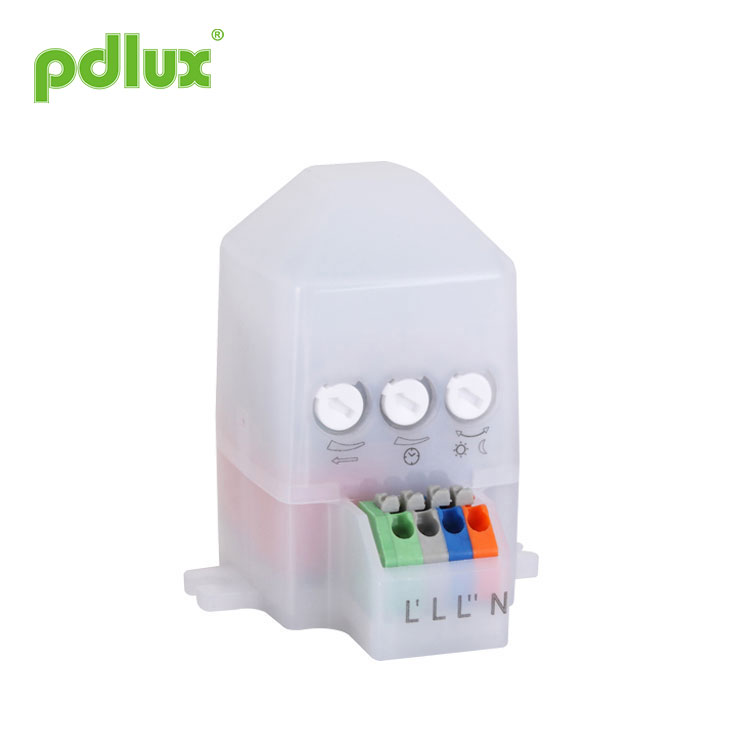

Detector de movimento por microondas

O Detector de Movimento por Microondas é um sensor de micro-ondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta.

Modelo:PD-MV1017A

Enviar consulta

Detector de movimento por microondas

Resumo
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. É delicado na aparência e compacto na estruturacultura. Pode ser conectado de forma independente às cargas ou facilmente instalado no interior das iluminações com abajur de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1(2009-03)

Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,3 mW, o que não causa danos ao corpo humano.
2. Desempenho confiável e estável: aplica a filtragem RC e a filtragem digital no processamento digital. Também utiliza a tecnologia digital de disparo zero, ou seja, no ponto zero será autoconectado ou autodesconectado. Ele usa o relé de alta potência Tyco para controlar a saída, o que garante seu desempenho confiável. Adota chip de gerenciamento de energia para garantir seu desempenho estável em 100-240V/AC.
3.Configuração remota: é projetada com a função remota, ou seja, você pode predefinir sua função por potenciômetro ou controle remoto conforme sua necessidade prática.

Especificações

Fonte de alimentação: 100-240V/CA
Frequência de energia: 50/60Hz
Potência de transmissão: <0,3mW
Carga nominal:
2400W/10A, Máx.,tungstênio(cosφ=1)(220-240V/AC)
600W/5A, Máx., fluorescente (cosφ=0,5)(220-240V/AC)
1200W/10A, Máx.,tungstênio(cosφ=1)(100-130V/AC)
300W/5A, Máx., fluorescente (cosφ=0,5)(100-130V/AC)
Temperatura de trabalho: -15°C~+70°C

Nível de proteção: IP20, Classe II
Local de instalação: dentro de casa, montagem no teto
Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM
Ângulo de detecção: 360°
Faixa de detecção: 1-11m (raios) (ajustável)
Configuração de tempo: 8seg-12min, (ajustável)
Controle de luz: 10-1000LUX, (ajustável)
Consumo de energia: aprox.0,5W

Informações do sensor

Formulários
O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro de uma cortina de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fizer a conexão conforme mostrado abaixo você poderá transformar as iluminações comuns em iluminações com detecção automática.

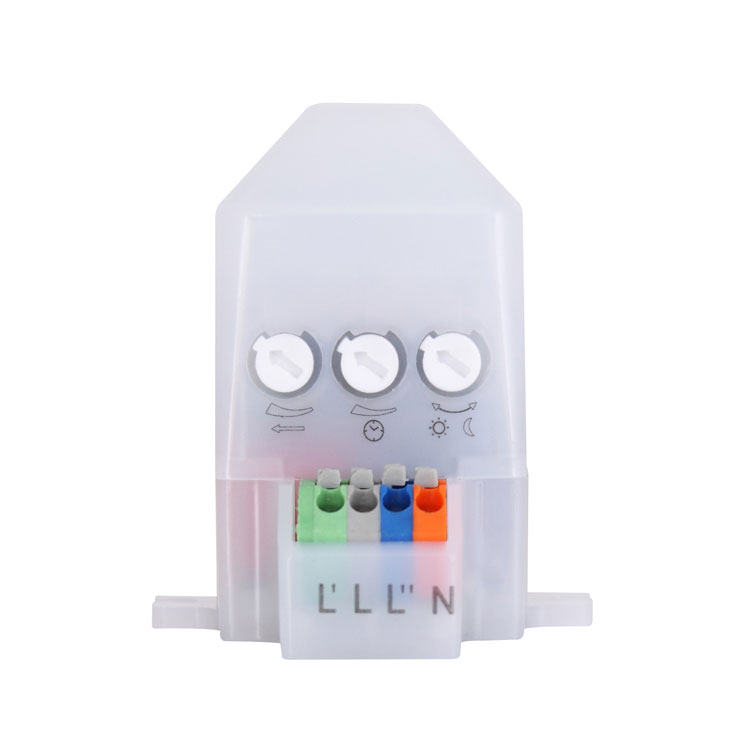

Modo de conexão um:
Conecte N, L com alimentação; Conecte N, L’ com carga.
Conecte a carga a L', a carga funcionará quando o sinal for detectado e irá parar de funcionar durante o tempo de atraso predefinido quando não houver sinais seguintes.

Modo de conexão dois:
Conecte N, L com alimentação; Conecte N, L'' com carga.
Conecte a carga a L'', a carga funcionará, quando o sinal for detectado, a carga parará de funcionar.

A aplicação acima dentro das iluminações é uma das múltiplas utilizações práticas. Você também pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.

Modo de configuração um: potenciômetro

(1) Configuração da faixa de detecção (sensibilidade)
	Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 2,5 m. Girar o botão totalmente no sentido anti-horário é o intervalo mínimo, totalmente no sentido horário é o máximo.
Observação:o alcance de detecção acima é obtido no caso de uma pessoa que tenha entre 1,6m e 1,7m de altura e figura média e se mova a uma velocidade de 1,0 a 1,5m/seg. se a estatura, figura e velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará. Perceber:ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou o interferência da rede elétrica e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o. O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar o sensor de trabalho contínuo. Lembrete amigável:ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
(2) Configuração de tempo
	Pode ser definido de 8 segundos (girar totalmente no sentido anti-horário) a 12 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada.
OBSERVAÇÃO:Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente. É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
(3)Configuração de controle de luz
	Pode ser definido na faixa de 10~1000 LUX. Para girar o botão totalmente no sentido anti-horário é cerca de 10 lux, totalmente no sentido horário é cerca de 1000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.
Observação:por favor, não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há um pequeno batente em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará o batente e levará ao giro de 360°. virar sem parar. O limite da faixa de ajuste é 270°, preste atenção a isso.
Modo de configuração dois: controle remoto ON: pressione ON, a carga conectada continuará funcionando por 6 horas e depois passará automaticamente para o modo AUTO. OFF: pressione OFF, a carga conectada ficará desligada por 6 horas e depois passará automaticamente para o modo AUTO. AUTO: pressione AUTO, o sensor entra no modo de detecção automática, ou seja, quando o sinal é detectado e a intensidade da luz ambiente é inferior ao valor predefinido, a carga funciona.

Lembrete amigável:existem duas maneiras de definir sua função e a última definição será efetiva e ainda válida mesmo que o sensor seja reiniciado.

1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.

A falha e a solução

Falta	Causa da falha	Solução
A carga não funciona.	A iluminação luminosa está configurada incorretamente.	Ajuste a configuração da carga.
	A carga está quebrada.	Mude a carga.
	A energia está desligada.	Ligue a energia.
A carga funciona o tempo todo.	Existe um sinal contínuo na região de detecção.	Verifique as configurações da área de detecção.
A carga funciona quando não há sinal de movimento detectado.	A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis.	Reajuste o local de instalação.
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção.
A carga não funciona quando há sinal de movimento detectado.	A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena.	Verifique as configurações da área de detecção.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos segurança cota para evitar problemas.

Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
