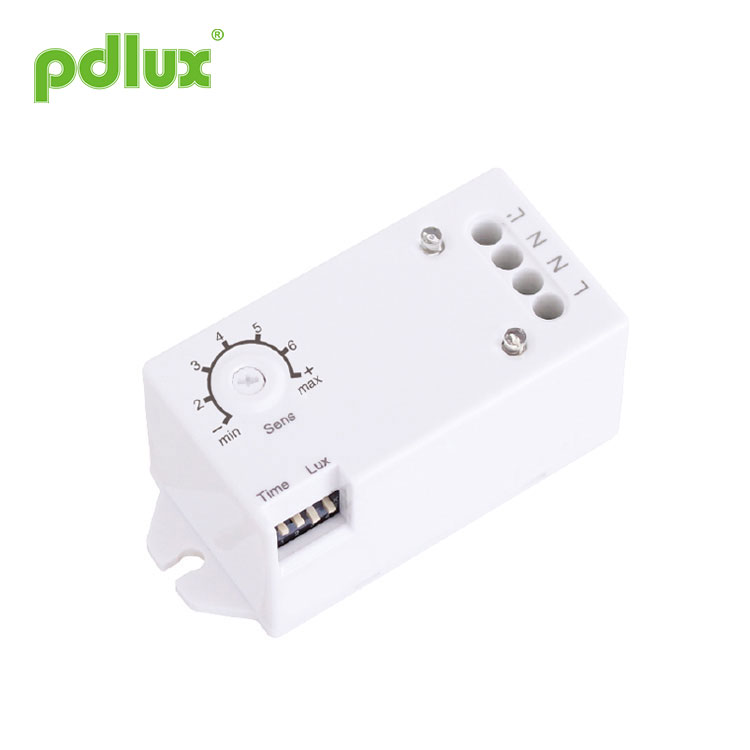

Interruptor do sensor de movimento de microondas
O interruptor do sensor de movimento de microondas é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.
Modelo:PD-MV1026
Enviar consulta
Interruptor do sensor de movimento de microondas
Tamanho do produto
Resumo
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado no interior das iluminações com abajur de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.
Características
1. Danos não causados pela radiação:sua potência de transmissor é inferior a 0,2mW, o que não prejudica o corpo humano.
2.Desempenho confiável e estável:aplica a filtragem RC e a filtragem digital no processamento digital. Também utiliza a tecnologia digital de disparo zero, ou seja, no ponto zero será autoconectado ou autodesconectado. Ele usa o relé de alta potência Tyco para controlar a saída, o que garante seu desempenho confiável. Adota chip de gerenciamento de energia para garantir seu desempenho estável em 100-240V/AC.
Informações do sensor
Maneira de configuração: botão/interruptor DIP
Especificações Fonte de alimentação: 100-240V/CA Frequência de energia: 50/60Hz Sistema HF: onda elétrica CW de 5,8 GHz, banda ISM Potência de transmissão: <0,2mW Carga nominal:1200W/5A,Max,tungstênio(cosφ=1) 300 W / 2,5 A, máx., fluorescente (cosφ = 0,5) Nível de proteção: IP20, Classe II |
Ângulo de detecção: 360° Faixa de detecção: 1-10m (raios) (ajustável) Configuração de tempo: 8seg-2min-6min-12min, (ajustável) Controle de luz: 10LUX-100LUX-150LUX- >2000LUX, (ajustável) Local de instalação: dentro de casa, montagem no teto Consumo de energia: aprox.0,5W Temperatura de trabalho: -15°C~+70°C |
Configuração do intervalo de detecção (sensibilidade)
Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 2,5 m.

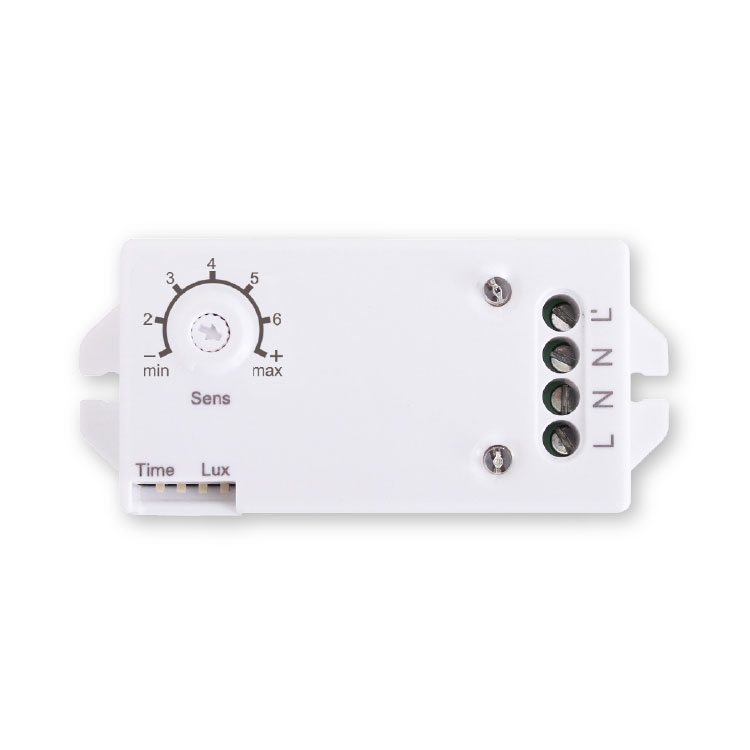

Girar o botão totalmente no sentido anti-horário é o intervalo mínimo, totalmente no sentido horário é o máximo.
Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro de folhas e cortinas, pequenos animais ou interferência de energia rede e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar o trabalho contínuo do sensor.
Configuração de tempo S1 S2
Pode ser definido de 8 segundos a 12 minutos. Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada. Para definir a chave para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição da chave ao tempo de atraso.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
Configuração de controle de luz S3 S4
Pode ser definido na faixa de 10~>2000 LUX. Para definir a chave para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição do interruptor ao valor de controle de luz.
Formulários
O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro de uma cortina de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fizer a conexão conforme mostrado abaixo você poderá transformar as iluminações comuns em iluminações com detecção automática.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
Falta | Causa da falha | Solução |
A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
A carga está quebrada. | Mude a carga. | |
A energia está desligada. | Ligue a energia. | |
A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações da área de detecção. |
A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis. | Reajuste o local de instalação. |
O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
