Sensor de movimento de radar de microondas

O sensor de movimento por radar de microondas é amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. O sensor de movimento por radar de microondas aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.

Modelo:PD-MV1025(24G)

Enviar consulta

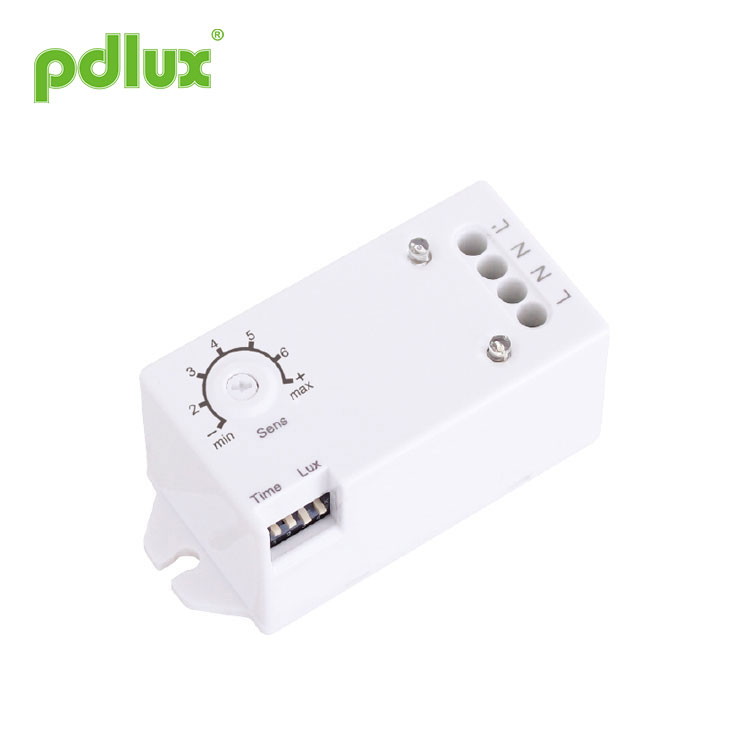

Sensor de movimento de radar de microondas

Tamanho do produto

Resumo
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 24GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado no interior das iluminações com abajur de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia. Aplica-se a diversas patentes técnicas e é a escolha perfeita para sua vida inteligente.

Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,2 mW, o que não causa danos ao corpo humano.
2. Desempenho confiável e estável: aplica a filtragem RC e a filtragem digital no processamento digital. Também utiliza a tecnologia digital de disparo zero, ou seja, no ponto zero será autoconectado ou autodesconectado. Ele usa o relé de alta potência Tyco para controlar a saída, o que garante seu desempenho confiável. Adota chip de gerenciamento de energia para garantir seu desempenho estável em 100-240V/AC.

Informações do sensor

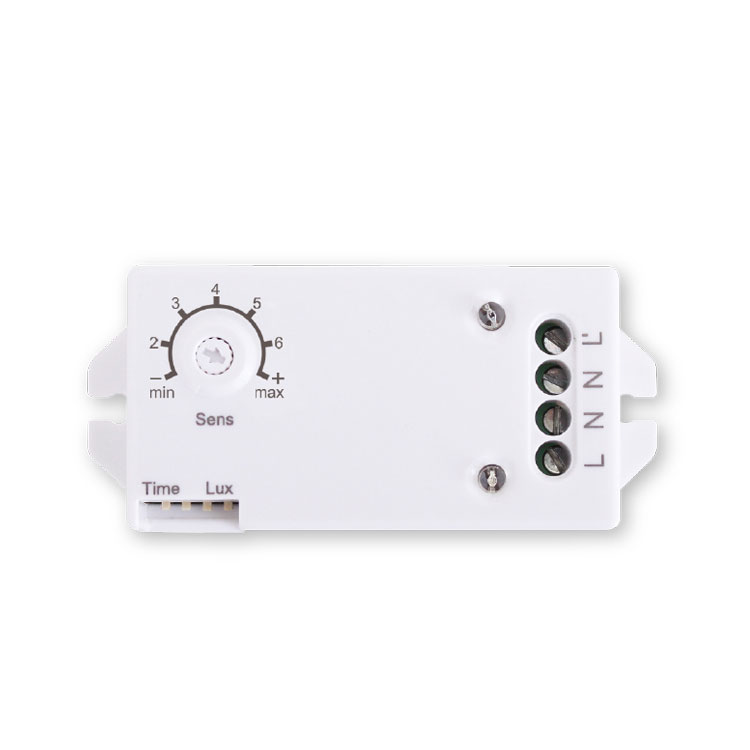

Maneira de configuração: botão/interruptor DIP

Especificações

Fonte de alimentação: 100-240V/CA
Frequência de energia: 50/60Hz
Sistema HF: onda elétrica CW de 24,125 GHz, banda ISM
Potência de transmissão: <0,2mW
Carga nominal:1200W/5A,Max,tungstênio(cosφ=1)
300 W / 2,5 A, máx., fluorescente (cosφ = 0,5)
Nível de proteção: IP20, Classe II

Ângulo de detecção: 360°
Faixa de detecção: 1-8m (raios) (ajustável)
Configuração de tempo: 8seg-2min-6min-12min, (ajustável)
Controle de luz: 10LUX-100LUX-150LUX- >2000LUX, (ajustável)
Local de instalação: dentro de casa, montagem no teto
Consumo de energia: <0,5W
Temperatura de trabalho: -15°C~+70°C

Configuração do intervalo de detecção (sensibilidade)
Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 2,5 m.
Girar o botão totalmente no sentido anti-horário é o intervalo mínimo, totalmente no sentido horário é o máximo.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro de folhas e cortinas, pequenos animais ou interferência de energia rede e equipamentos elétricos. Todos acima
mencionado levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar o trabalho contínuo do sensor.

Configuração de tempo S1 S2
Pode ser definido de 8 segundos a 12 minutos. Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada. Para definir a chave para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição da chave ao tempo de atraso.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.

Configuração de controle de luz
Pode ser definido na faixa de 10~>2000 LUX. Para definir a chave para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição do interruptor ao valor de controle de luz.

Formulários
O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro de uma cortina de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fizer a conexão conforme mostrado abaixo você poderá alterar as iluminações comuns para iluminações com detecção automática.

A aplicação dentro das iluminações é uma das múltiplas utilizações práticas. Você também pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.

Falta	Causa da falha	Solução
A carga não funciona.	A iluminação luminosa está configurada incorretamente.	Ajuste a configuração da carga.
	A carga está quebrada.	Mude a carga.
	A energia está desligada.	Ligue a energia.
A carga funciona o tempo todo.	Existe um sinal contínuo na região de detecção.	Verifique as configurações da área de detecção.
A carga funciona quando não há sinal de movimento detectado.	A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis.	Reajuste o local de instalação.
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção.
A carga não funciona quando há sinal de movimento detectado.	A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena.	Verifique as configurações da área de detecção.

1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
