Sensor de detecção humana de ondas milimétricas
Sensor de detecção humana de ondas milimétricas. Use FMCW para detectar pessoas em uma área específica. Ao combinar o processamento de sinal de radar com um algoritmo preciso de detecção humana, pode-se obter detecção humana de alta sensibilidade, que pode detectar alvos humanos em movimento e estacionários. É detectada a presença biológica (principalmente o corpo humano) com características como respiração e batimentos cardíacos na faixa de detecção, para que o corpo humano possa ser detectado sem movimentos corporais, inclusive de pessoas dormindo.
Modelo:PD-MV1022
Enviar consulta
Sensor de detecção humana de ondas milimétricas

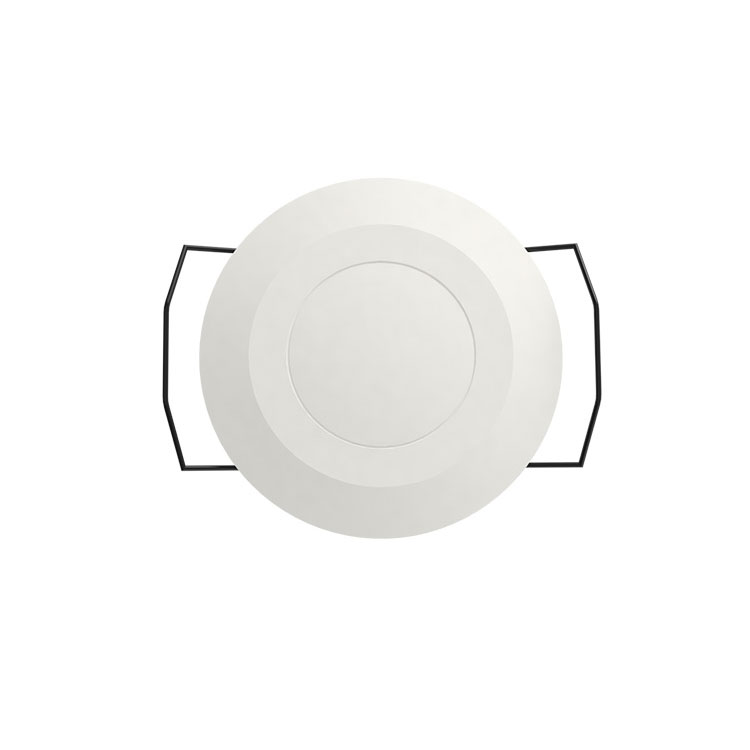

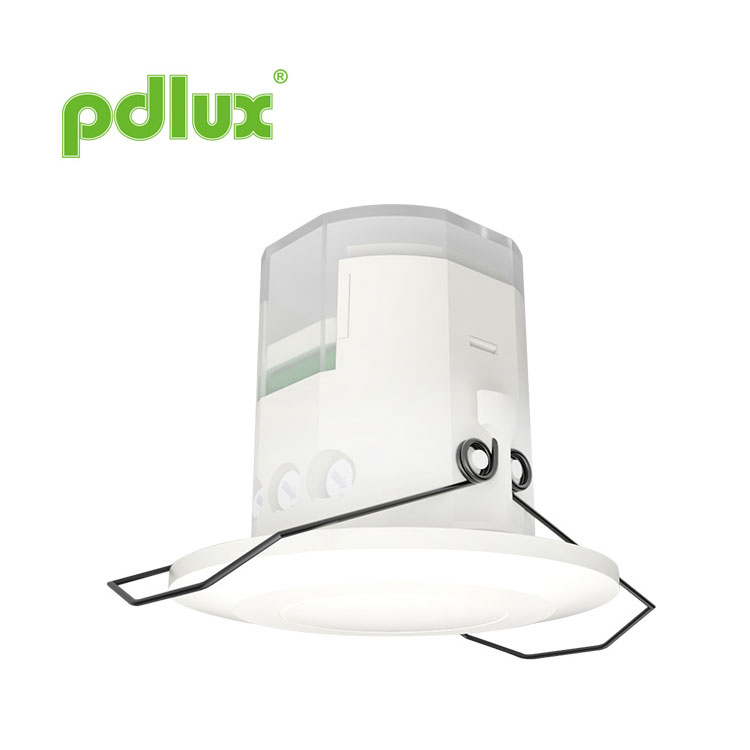

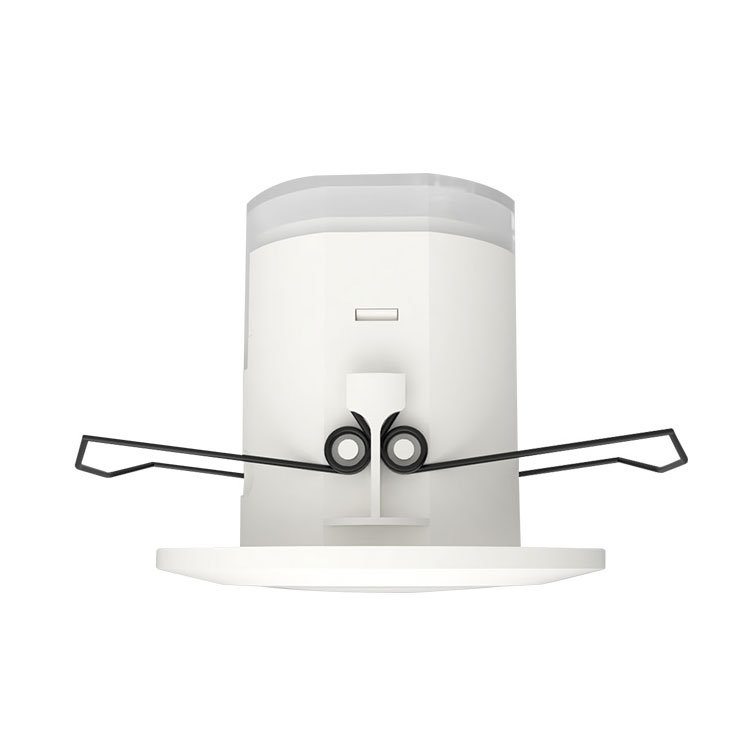

Sensor mmWave de detecção de presença de vida humana PD-MV1022
Resumo
Use o FMCW para detectar pessoas em uma área específica. Ao combinar o processamento de sinal de radar com um algoritmo preciso de detecção humana, pode-se obter detecção humana de alta sensibilidade, que pode detectar alvos humanos em movimento e estacionários. É detectada a presença biológica (principalmente o corpo humano) com características como respiração e batimentos cardíacos na faixa de detecção, para que o corpo humano possa ser detectado sem movimentos corporais, inclusive de pessoas dormindo.
Características
Detecção de presença de vida: detecta corpo humano imóvel, sentado ou deitado. Flexivelmente configurável: configure parâmetros para cada portão de alcance.
Prevenção de perturbações: detecte com precisão o alvo dentro do alcance e evite interferências externas.
Em conformidade com as regulamentações: De acordo com as regulamentações nacionais e internacionais, oferece suporte à instalação rápida.
Especificações
| Tensão de alimentação | 100-240 VCA |
| Frequência de energia | 50/60Hz |
| Transmitir energia | <0,2mW |
| Carga nominal | 800W máx.tungstênio (220-240VAC) |
| 200 W máx. fluorescente e LED (220-240 VCA) | |
| 400W máx.tungstênio (100-130VAC) | |
| 100W máx. fluorescente e LED (100-130VAC) | |
| Nível de proteção | IP20, Classe 2 |
| Sede de instalação | interior, teto, parede |
| Sistema de alta frequência | Onda FMCW de 24 GHz, banda ISM |
| Ângulo de Detecção | 360° |
| Distância de detecção | 1,5-4m (distância linear entre a sonda e corpo humano) (ajustável) |
| Configuração de atraso | 5seg-3min, (ajustável) |
| Iluminação de controle de luz | 2-2000LUX, (ajustável) |
| Consumo de energia | <0,3 W |
| Temperatura operacional | -15°C~+70°C |
Informações do sensor
Aplicações
O micro-ondas pode penetrar no vidro, plástico e madeira, portanto o sensor de micro-ondas pode ser instalado dentro de uma cortina de determinada espessura de vidro, plástico ou madeira. Por exemplo, a aplicação em iluminações, somente se fizer a conexão conforme mostrado abaixo você poderá alterar as iluminações comuns para iluminações com detecção automática.
Conecte N, L com potência;
Conecte N, L’ com carga.
Você pode instalar um ou mais dentro do teto ou piso para controlar toda a passagem.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
Maneira de configuração: potenciômetro
（1） Configuração de controle de luz
Pode ser definido na faixa de 2~2000 LUX. Para girar o botão totalmente no sentido anti-horário é cerca de 2 lux, totalmente no sentido horário é cerca de 2.000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.
（2） Configuração de tempo
Pode ser definido de 5seg (girar totalmente no sentido anti-horário) a 3min (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada.
NOTA: Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente.
O uso correto do ajuste de atraso: é utilizado para ajustar o tempo de atraso entre o acendimento da luz após o sensor detectar a presença do
corpo humano e a luz automática desligada. Os usuários podem ajustar de acordo com as necessidades reais. Como os produtos de indução por micro-ondas têm função de indução contínua, em suma, o sensor no tempo de atraso antes do final de qualquer indução, o sistema irá cronometrar novamente, desde que haja presença de pessoas na faixa de detecção, a luz não se apagará .
（3）Configuração da faixa de detecção (sensibilidade)
A distância de detecção é mínima ao girar no sentido anti-horário para baixo e máxima ao girar no sentido horário para baixo. O alcance máximo do alvo de detecção do radar é de 4 m de distância em linha reta entre o corpo humano e o sensor, e o alcance de detecção é de 1,5-4 m.
Nota: não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há um pequeno batente em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará o batente e levará ao giro de 360°. virar sem parar. O limite da faixa de ajuste é 270°, preste atenção a isso.
Instalação
Desligue a energia. Coloque tubos rosqueados no cabo de alimentação e na linha de controle.Conecte a alimentação e a carga ao sensor de acordo com o diagrama da linha de conexão.
Gire os botões para as condições ideais (defina as configurações de acordo com a parte SETTING MANNER ONE mencionada acima).
As seguintes situações levarão a uma reação de erro.
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro.
Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.
As seguintes situações levarão a uma reação de erro.
A falha e a solução
| Falta | Causa da falha | Solução |
| A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Mude a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações da área de detecção. |
| A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não consegue detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| Há vida, mas a carga não está funcionando | A área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem prévio aviso! É estritamente proibido copiar o conteúdo do manual de instruções para qualquer outro fim sem a autorização da empresa.
