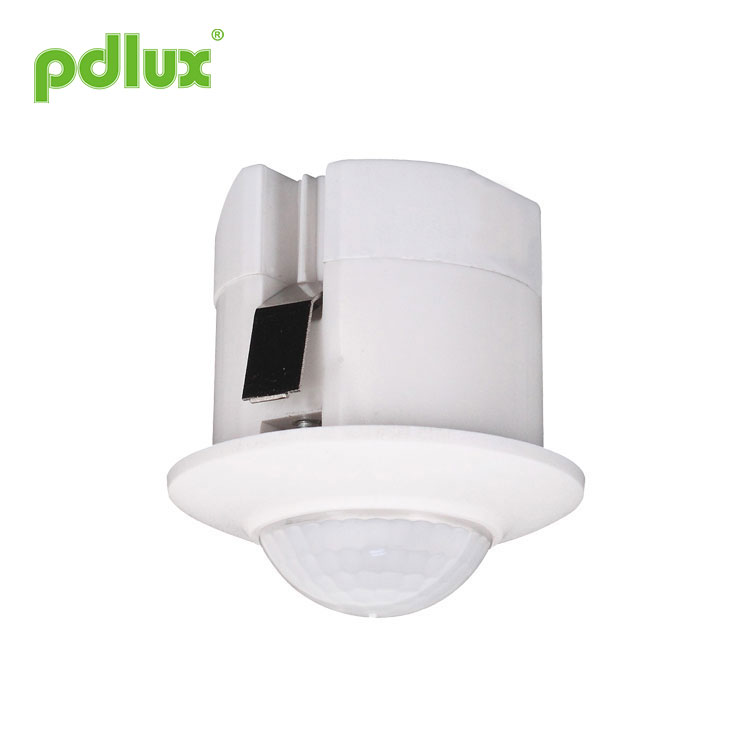

Mini sensor de movimento infravermelho para ocupação de teto

Bem-vindo ao comprar nosso mini sensor de movimento infravermelho para ocupação de teto. Cada solicitação dos clientes é respondida em 24 horas.

Modelo:PD-PIR121-Z

Enviar consulta

Instrução do sensor infravermelho PD-PIR121-Z

Informação do produto

Este mini sensor de movimento infravermelho para ocupação de teto é um produto avançado de sensor piroelétrico infravermelho controlado digitalmente. Ele usa o MCU para calcular com precisão as informações do interruptor e controla com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga está ligada. No ponto zero da onda senoidal, evita-se o problema de corrente de irrupção causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e corrente de carga pequena.

Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.

Este produto possui uma versão de fonte de alimentação chaveada e uma versão redutora de capacitor. A versão da fonte de alimentação chaveada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em espera de <0,5W. Em princípio, a versão redutora capacitiva só pode ter uma única tensão e o consumo de energia em espera é> 0,7 W. Você deve considerar isso ao escolher um produto.

Especificações

Fonte de alimentação: 220-240 VCA 50/60 Hz
Carga nominal: 220W.qualquer carga
Configuração de tempo: 8S-8Min (ajustável)
Controle de luz: <10LUX ~ 2000LUX (ajustável)
Faixa de detecção (22°C): 3m Máx. (raios) (ajustável)

Ângulo de detecção: 360°
Altura de instalação: 2,5 m ~ 4,5 m
Temperatura de trabalho: -10~+40°C
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s
Umidade de trabalho: <93% UR

Informações do sensor

Função
Campo de detecção: o campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito, podendo ser selecionado de acordo com a vontade do consumidor. Mas a orientação móvel tem grande relação com a sensibilidade.

Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); mas só pode funcionar no controle de luz inferior a 10lux quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.

O atraso de tempo pode ser adicionado continuamente: quando receber o segundo sinal de indução após o primeiro, ele calculará o tempo mais uma vez no restante do primeiro atraso básico.

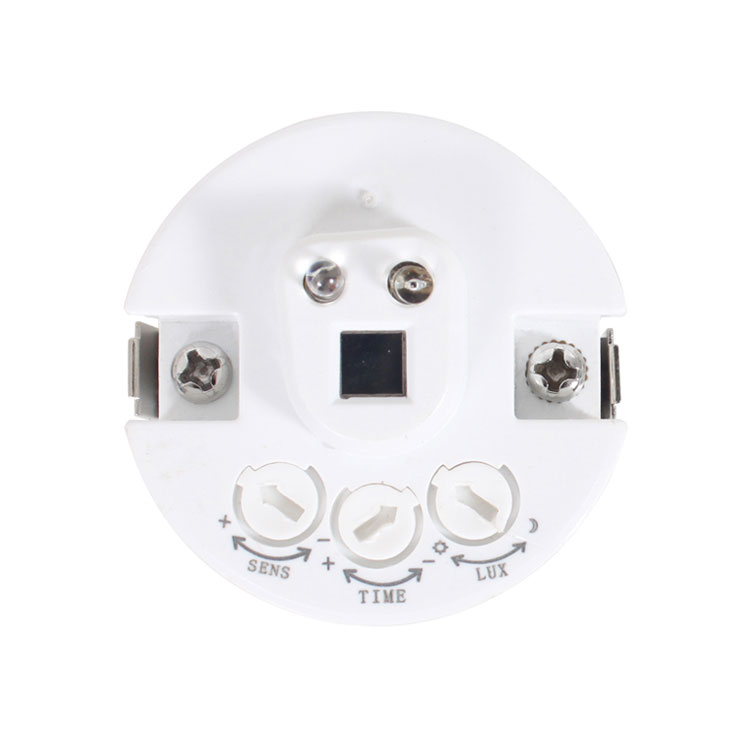

Potenciômetro de controle de luz (LUX): gire o botão no sentido horário para aumentar seu valor; gire o botão no sentido anti-horário para diminuir seu valor.

Potenciômetro de tempo (TIME): gire o botão no sentido horário para aumentar seu valor, o tempo máximo de atraso é de 8 minutos; gire o botão no sentido anti-horário para diminuir seu valor, o tempo mínimo de atraso é de 8 segundos.

Potenciômetro de sensibilidade (SENS): gire o botão no sentido horário para aumentar seu valor, a distância máxima é de 3m (raios).

Instalação (veja o diagrama a seguir)
Desligue a energia.
Coloque tubos roscados no cabo de alimentação e na linha de controle.
Conecte a alimentação e a carga ao sensor de acordo com o diagrama da linha de conexão.

Teste
① SENS: Ajusta o alcance de detecção. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. É 1m quando gira para o mínimo e é 6m quando gira para o máximo.
② TEMPO: Ajuste a configuração de tempo de carga de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. A configuração do tempo é de cerca de 8 minutos quando gira para o máximo, e a configuração do tempo é de cerca de 8 segundos quando gira para o mínimo.
③ LUX: Ajuste a luz de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. Quando girado para o mínimo, ele só funcionará abaixo do controle de luz em torno de 10LUX, quando girado para o máximo, pode funcionar com qualquer controle de luz.

ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

Preste atenção na instalação

Notas

Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

Observação
1. Mantenha o sensor voltado para a área onde os humanos normalmente se movem.
2. Mantenha a face do sensor voltada para a posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3. Se detectar o sinal novamente dentro do atraso de tempo, o atraso de tempo será ultrapassado.

Algum problema e maneira resolvida
A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga for boa.
c: Verifique se a luz de trabalho corresponde à luz ambiente.

A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b: Verifique se a temperatura ambiente está muito alta.
c: Verifique se a fonte dos sinais está nos campos de detecção.
d: Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a: Se houver sinal contínuo nos campos de detecção.
b: Se o atraso de tempo for definido como o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem prévio aviso!
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
