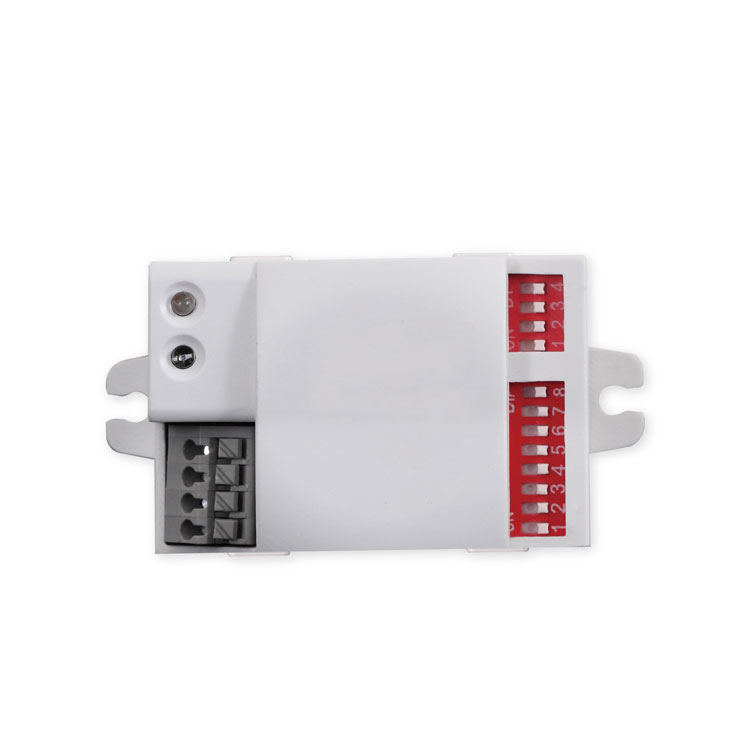

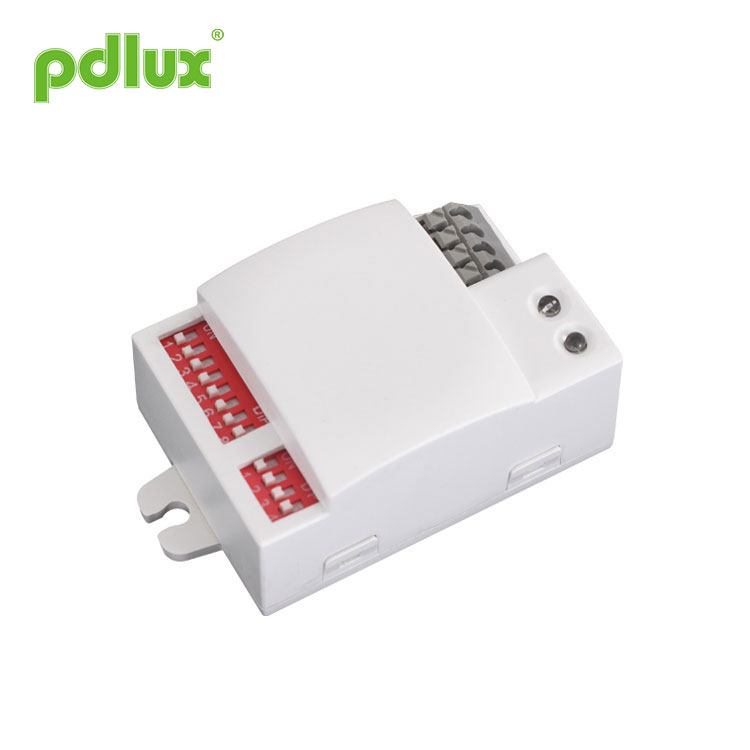

Mini sensor HF

O Mini Sensor HF pode ser instalado dentro de produtos feitos de vidro e plástico, pois esses materiais têm pouco efeito no micro-ondas. Conecte o produto conforme mostrado abaixo; você pode mudar uma luz comum para uma luz automática.

Modelo:Mini HF Sensor

Enviar consulta

Mini sensor HF

Especificações

Fonte de energia: 220-240 VCA

Frequência de energia: 50Hz

Carga nominal: 500W máx.

(220VAC tungstênio cosφ=1)

200W máx.

(220VAC fluorescente cosφ=0,5)

Sistema HF: radar CW de 5,8 GHz, banda ISM

Situação de instalação: montagem no teto, instalação na parede

Potência de transmissão: <0,2mW

Ângulo de detecção: 360°(instalação no teto)

180°(instalação na parede)

Faixa de detecção: 2-10m (raios) (ajustável)

Configuração de tempo: 6seg/1min/5min/10min/20min (ajustável)

Controle de luz: ≤10LUX/25LUX/50LUX/150LUX/2000LUX

(ajustável)

Potência em espera: Aprox. 0,5W

Observação:a saída de alta frequência de

este sensor é <0,2mW - isso é apenas um

5000 da potência de transmissão de um

telefone celular ou a saída de um

forno de micro-ondas.

Informações do sensor

Utilizando campo e introdução

PD-MV1001é um sensor de objeto em movimento que pode detectar alcance de 360 ° e sua frequência de trabalho é de 5,8 G. A vantagem deste produto é o estado de trabalho estável (temperatura de trabalho estável: -15 ° C ~ + 70 ° C), PD-MV1001 adota um sensor de micro-ondas (saída de alta frequência <0,2mW), para que seja seguro e tenha melhor desempenho que o sensor infravermelho.

Pode ser instalado dentro de produtos feitos de vidro e plástico, pois esses materiais têm pouco efeito no micro-ondas. Conecte o produto conforme mostrado abaixo; você pode mudar uma luz comum para uma luz automática.

Utilizado em luminária de teto

Este produto pode ser utilizado em mais campos do que os exemplos acima.

Você também pode instalar o PD-MV1001 diretamente no teto para controlar um corredor. Não há problema.

Este produto estará esperando fielmente por você. Ele acenderá a luz automaticamente quando você passar e desligará a luz automaticamente quando você sair. Você pode definir o tempo de atraso de fechamento

para atender às suas necessidades. Por exemplo, você pode ajustar o controlador deslizante TIME para selecionar o tempo de atraso de 6 segundos a 20 minutos quando achar que voltará em 10 minutos. O controlador deslizante TIME é o seguinte (mantenha-se afastado da zona de detecção após ajustar o tempo de teste ou o tempo de detecção será impreciso quando qualquer objeto em movimento for detectado novamente pelo produto).

Configuração de parâmetro

Configuração de controle de luz L1 L2 L3 L4

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux, puxe o interruptor para a posição ON como "1", puxe o interruptor para a posição OFF como "0", a localização do interruptor e a faixa de detecção da tabela correspondente são as seguintes:

Configuração de faixa de detecção S1 S2 S3 S4

Faixa de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, puxe o interruptor para a posição LIGADO como "1", puxe o interruptor para DESLIGADO posição como "0", a localização do interruptor e o alcance de detecção da tabela correspondente são os seguintes:

Perceber:ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência da rede elétrica e equipamento elétrico. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.

Configuração de hora S5 S6 S7 S8

A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 6seg e no máximo 20min. Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a zona de detecção e para realizar o teste de caminhada. Puxe o interruptor para a posição ON como "1", puxe o interruptor para a posição OFF como "0", mude a localização e a faixa de detecção do correspondente tabela é a seguinte:

É principalmente para o ajuste do tempo de atraso desde o momento que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor reduzir o tempo de atraso para economizar energia, já que o sensor de microondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reiniciar o temporizador e a luz continuará acesa somente se houver humano no alcance de detecção.

A falha e a solução

Falta	Causa da falha	Solução
A carga não funciona.	A iluminação luminosa está configurada incorretamente.	Ajuste a configuração da carga.
	A carga está quebrada.	Mude a carga.
	A energia está desligada.	Ligue a energia.
A carga funciona o tempo todo.	Há um sinal contínuo na região da detecção.	Verifique as configurações do área de detecção.
A carga funciona quando não há sinal de movimento detectado.	A lâmpada não está bem instalada, então o sensor não detecta sinais confiáveis.	Reajuste o local de instalação.
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção.
A carga não funciona quando há sinal de movimento detectado.	A velocidade de movimento é muito rápida ou a área de detecção definida é muito pequena.	Verifique as configurações da área de detecção.

● Confirme com instalação profissional.

● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.

● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.

Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
