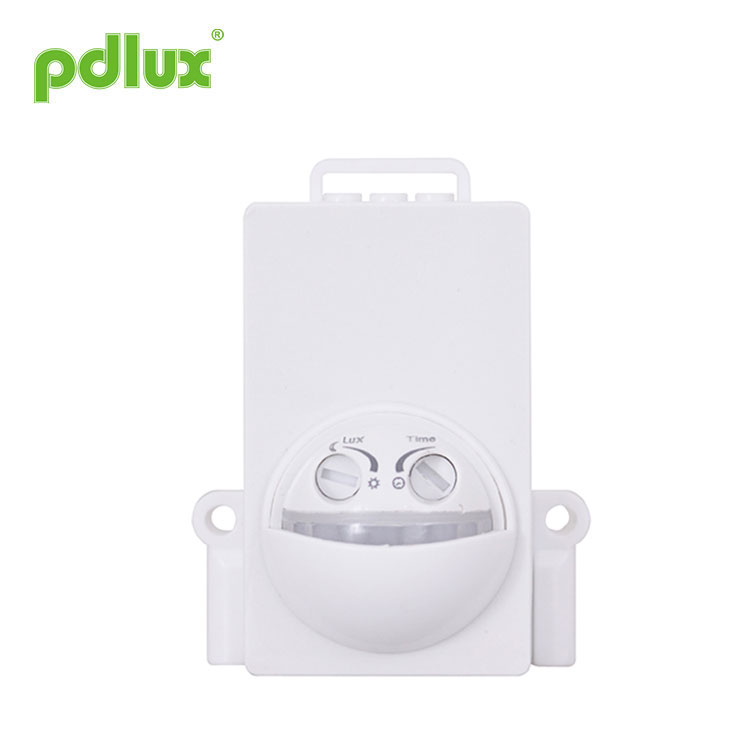

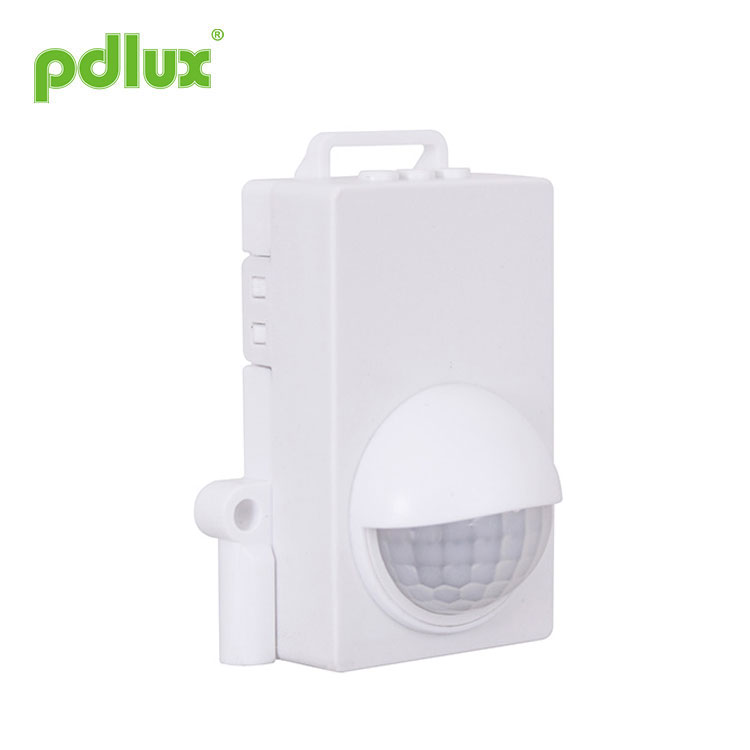

Sensor IR Mini Shell IP44

Como fabricante profissional, gostaríamos de fornecer a você o Mini Shell IR Sensor IP44. E ofereceremos o melhor serviço pós-venda e entrega pontual.

O amplo campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ao entrar nos campos de detecção, pode-se iniciar a carga de uma só vez e identificar dia e noite automaticamente; pode ser utilizado com diversos tipos de lâmpadas e lanternas.

Personagens

Ele pode identificar dia e noite automaticamente. E a luz de trabalho pode ser escolhida livremente e fazê-la funcionar à noite e não durante o dia.

O tempo iluminado pode ser ajustado de acordo com o desejo do cliente.
Mini concha (57mm*44,5mm*28mm)
LED de detecção: quando detecta o sinal de detecção, o LED pisca.

Especificações

Fonte de energia	220-240V/CA
Frequência de energia	50Hz
Carga nominal	50W máx.
Faixa de detecção	9m Máx.
Configuração de tempo	Mínimo:5±1seg  Máx:8min±1min (ajustável)
Ângulo de detecção	120°
Controle de luz	<10~2000LUX (ajustável)
Umidade de trabalho	<93% UR
Temperatura de trabalho	-25~+45℃
Consumo de energia	<0,5W
Altura de instalação	0,7~2m

Informações do Sensor

Diagrama de conexão

Teste

Após a instalação, antes de ligar a energia, gire o tempo no sentido anti-horário para min;
Ligue a energia, após 30 segundos o sensor entra em estado de funcionamento estável;
Depois que a carga for desligada, sinta-a, a carga deverá ligar e, sob a condição de que não haja sinal de detecção contínuo, a carga deverá desligar dentro de 5 segundos;
Quando o botão de controle de luz estiver ajustado no sentido anti-horário para o mínimo, se você testar a unidade durante o dia, sinta, a carga não deve funcionar. Cubra a janela de detecção com objeto opaco (simule luz noturna) e sinta-o, a carga deve ligar;
Se tudo estiver normal, de acordo com sua necessidade, você pode girar o botão de tempo para definir o tempo de iluminação e girar o botão de controle de luz para selecionar a luz de trabalho.

Observação: não ajuste excessivamente os dois botões funcionais. Isso ocorre porque os dois botões funcionais foram conectados diretamente aos componentes, há um pequeno batente em cada um dos dois componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará o batente e levará ao 360° giro sem parar. O limite do intervalo de ajuste é de 270°. Preste atenção a isso.

Notas
1.Eletricista ou humano experiente pode instalá-lo.
2.Os objetos de agitação não podem ser considerados a base da instalação.
3. Na frente da janela de detecção, não deve haver objetos que impeçam ou desagitem efetuando a detecção.
4.Evite instalá-lo próximo a zonas de alteração de temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
5. Para sua segurança, não abra a caixa se encontrar o engate após a instalação.

Observação
1. Mantenha o sensor voltado para a área onde os humanos normalmente se movem.
2. Mantenha o sensor voltado para a posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3. Se detectar o sinal novamente dentro do atraso, o atraso será excedido.

Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem aviso prévio!
É estritamente proibido copiar o conteúdo do manual de instruções para qualquer outra finalidade sem a permissão da empresa.
