Sensor de movimento

A seguir, é apresentada uma introdução ao sensor de movimento. Espero ajudá-lo a entender melhor o sensor de movimento.

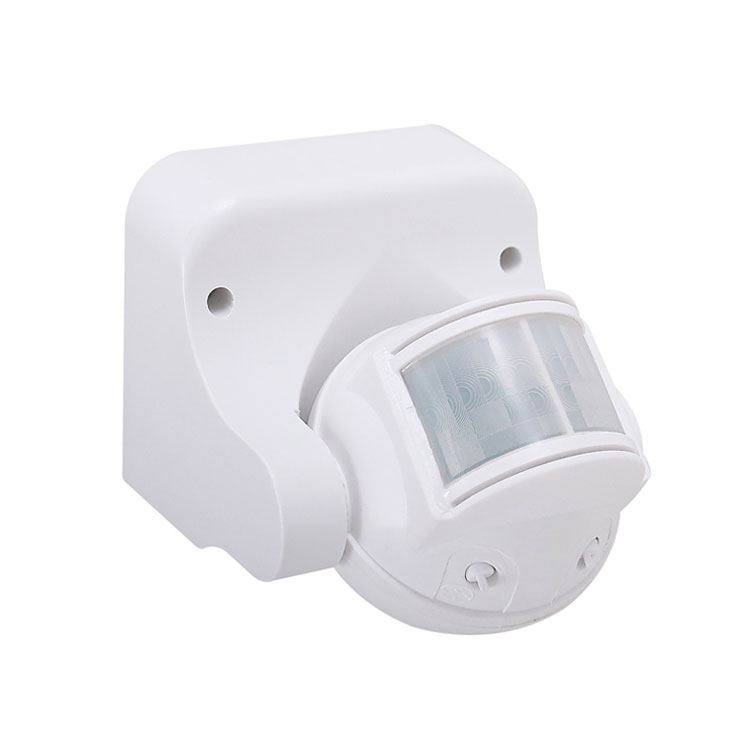

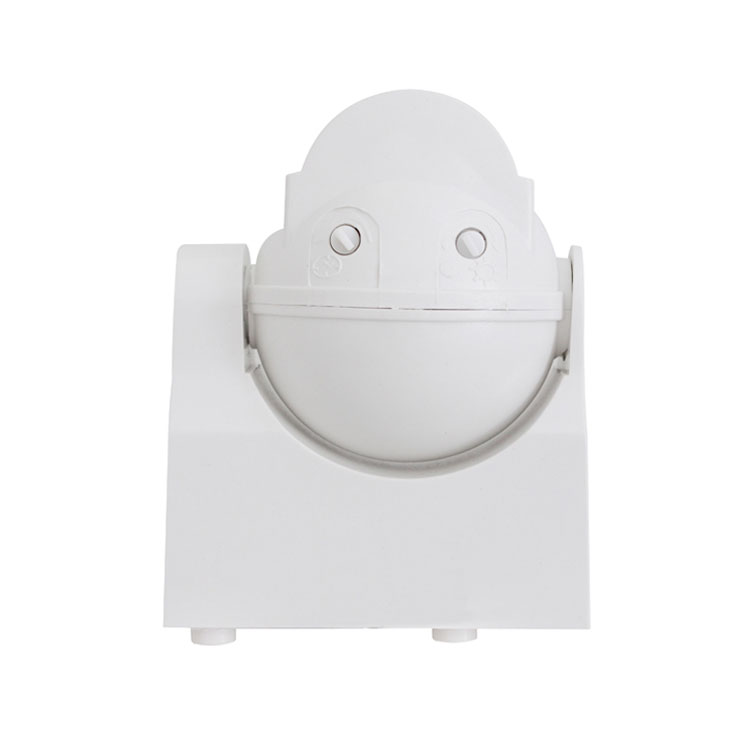

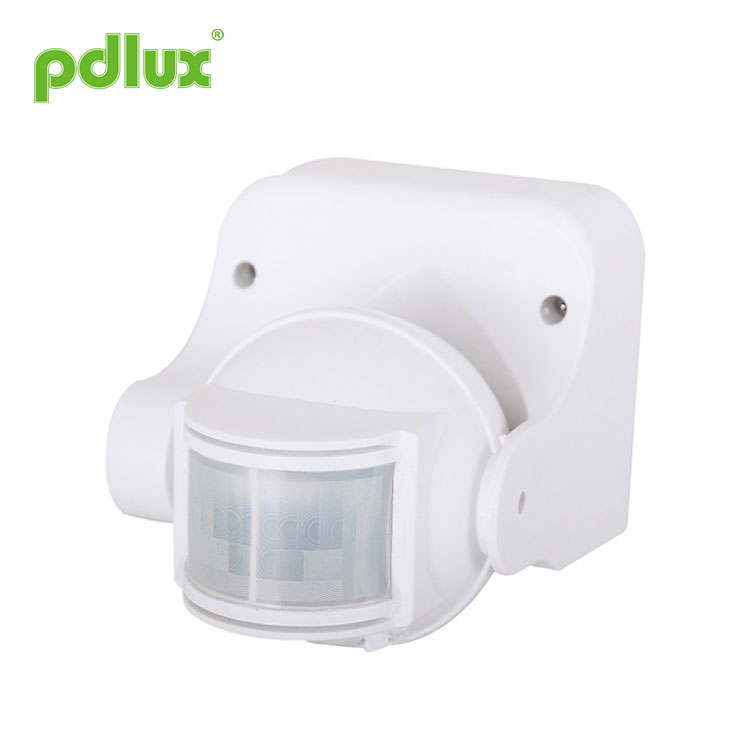

Modelo:PD-PIR108

Enviar consulta

Instrução do sensor infravermelho PD-PIR108

INFORMAÇÃO DO PRODUTO
O Sensor de Movimento é um novo interruptor de economia de energia que adota o detector de boa sensibilidade, circuito integrado e SMT. Reúne funções automáticas, convenientes, seguras, economizadoras de energia e práticas. O amplo campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ao entrar nos campos de detecção, pode-se iniciar a carga imediatamente e identificar dia e noite automaticamente; Sua instalação é muito conveniente e seu uso é muito amplo. Possui as funções de indicação de energia e indicação de detecção.

ESPECIFICAÇÕES
Fonte de alimentação: 100V/AC-130V/AC
220V/CA-240V/CA
Frequência de energia: 50/60Hz
Carga nominal: 800W. Max tungstênio (100V/AC-130V/AC)
1200W. Max tungstênio (220V/AC-240V/AC)
300W.Max fluorescente (220V/AC-240V/AC)
150W.Max fluorescente(100V/AC-130V/AC)
Configuração de tempo: Min 8seg±3seg Max7min±2min (ajustável)

Controle de luz: <3LUX ~ 2000LUX (ajustável)
Ângulo de detecção: 180° 140° 110°
Faixa de detecção: 12m máx.(<24°C)
Temperatura de trabalho:-10~40°C
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s
Umidade de trabalho:<93% UR
Altura de instalação: 0,5 m ~ 3,5 m
Consumo de energia: 0,45 W (estático 0,1 W)

INFORMAÇÕES DO SENSOR

FUNÇÃO
Campo de detecção: o campo de detecção (ver diagrama a seguir) é composto por campos de serviço para cima e para baixo, esquerdo e direito, podendo ser selecionado de acordo com a vontade do consumidor. Mas a orientação móvel tem grande relação com a sensibilidade.

Pode identificar dia e noite: O consumidor pode ajustar a luz ambiente quando o PD-PIR108 funciona. Pode funcionar à noite e durante o dia quando estiver ajustado na posição “sol” (máx.). 3LUX quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.

Indicação de energia e detecção: A lâmpada indicadora pode piscar uma vez a cada 4 segundos após ligar a energia. Ele pode piscar 2 vezes a cada 1 segundo após receber os sinais. Ao mesmo tempo, pode mostrar se o sensor está normal para a detecção e a potência.

A configuração do tempo é adicionada continuamente: quando recebe os segundos sinais de indução após o primeiro indutor, ele pode calcular o tempo mais uma vez no restante do primeiro retardo básico. (Definir tempo).

A configuração do tempo é ajustável: pode ser definida de acordo com o desejo do consumidor. O tempo mínimo é 8seg±3seg. O máximo é 7min±2min.

INSTALAÇÃO (veja o diagrama a seguir)
Desligue a energia.
Desparafuse o prego na parte inferior. Abra o orifício do fio. O fio de alimentação e o fio de carga estão perfurados na parte inferior.
Fixe a parte inferior na posição selecionada com o parafuso inflado.
Conecte a alimentação e a carga na coluna do fio de conexão de acordo com o diagrama de esboço.
Fixe o sensor na parte inferior, aparafuse o prego e ligue a energia.

TESTE
Gire o botão de controle de luz no sentido horário no máximo (sol), gire o botão de tempo no sentido horário no mínimo.

Quando você liga a energia, a carga não funciona e a lâmpada indicadora pisca uma vez por 4 segundos. Após 5 ~ 10 segundos, a carga funciona e a lâmpada indicadora pisca duas vezes por 1 segundo. Sob condições sem sinais do indutor, a carga deve parar de funcionar dentro de 5 ~ 30 segundos, a lâmpada indicadora deve piscar uma vez por 4 segundos.

Depois que o primeiro for lançado, faça sentido novamente após 5 a 10 segundos. A carga deve funcionar e a velocidade do flash de indicação é duas vezes em 1 segundo. A carga deve parar de funcionar dentro de 5 a 15 segundos.

Gire o botão de controle da luz no sentido anti-horário no mínimo. Se for ajustado para menos de 3LUX, a carga do indutor não deverá funcionar após a carga parar de funcionar. Se você cobrir a janela de detecção com objetos opacos (toalha, etc.), a carga funcionará. Sob condições sem sinais do indutor, a carga deverá parar de funcionar dentro de 5 a 15 segundos.

NOTAS
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

ALGUM PROBLEMA E MANEIRA RESOLVIDA
A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga for boa.
c: Se a velocidade da lâmpada indicadora aumentar após a detecção.
d: Verifique se a luz de trabalho corresponde à luz ambiente.

A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b: Verifique se a temperatura ambiente está muito alta.
c: Verifique se a fonte dos sinais está nos campos de detecção.
d: Verifique a altura de instalação.
e: Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a: Se houver sinal contínuo nos campos de detecção.
b: Se o atraso de tempo for definido como o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença da rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo durante o uso.
Sugestão: Instale e ajuste o sensível na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
