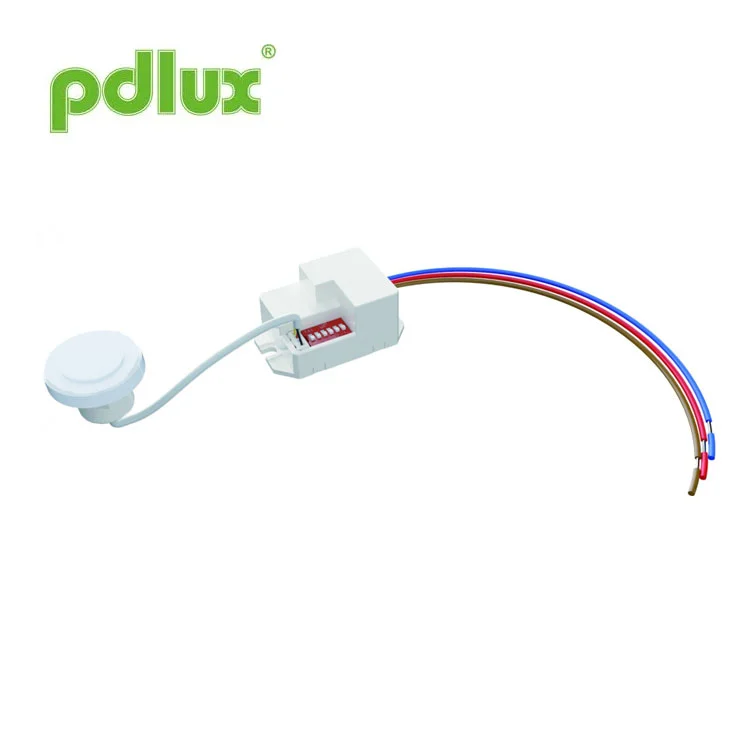

Novo sensor de micro-ondas de cabeça redonda de 5.8ghz para corredores estreitos e escadas
Pdlux’s newly launched 5.8GHz Round Head Microwave Sensor for Narrow Corridors & Stairs is a high‑precision digital sensor with 360° detection based on the Doppler principle. The built‑in MCU enhances accuracy and reduces false triggers. Its compact, low‑profile design allows easy installation inside glass or plastic lighting fixtures or as a standalone device. The sensor operates with extremely low transmission power, resists environmental interference, and maintains stable frequency without drift across a wide temperature range. Ideal for energy‑saving and security applications in passageways, washrooms, elevators, homes, and public areas.
Modelo:PD-MB15F
Enviar consulta

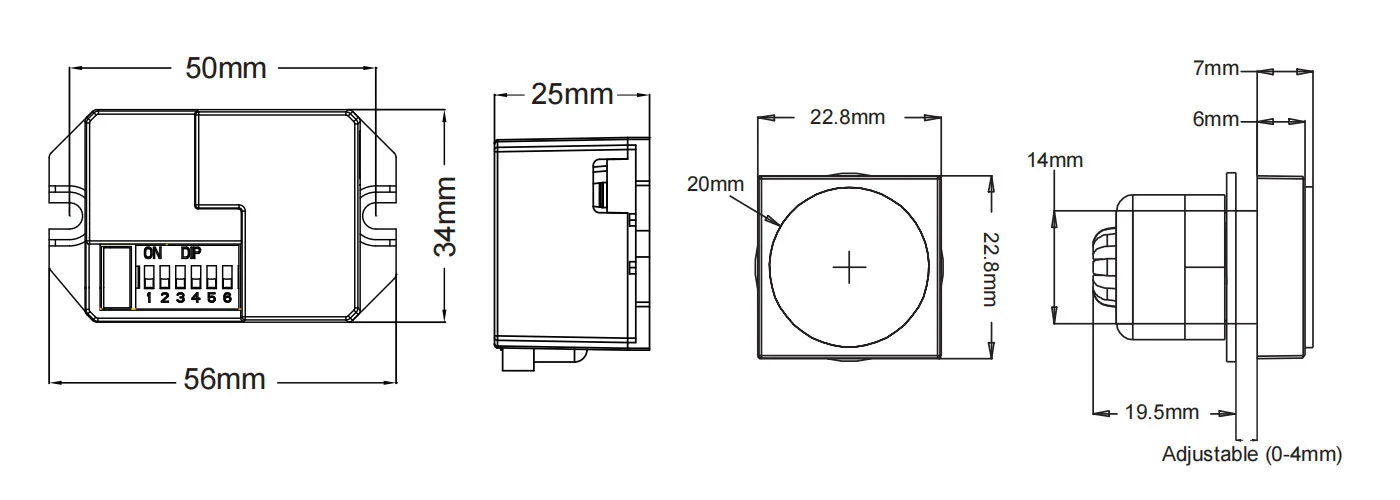

Tamanho do produto
Resumo
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado dentro das iluminações com abajur feito de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia.
Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,2 mW, o que não causa danos ao corpo humano.
2. Forte capacidade anti-interferência, pode funcionar na faixa de temperatura de -15 ℃ -+ 70 ℃.
3.A frequência é constante e o desvio de frequência não ocorrerá na faixa de frequência.

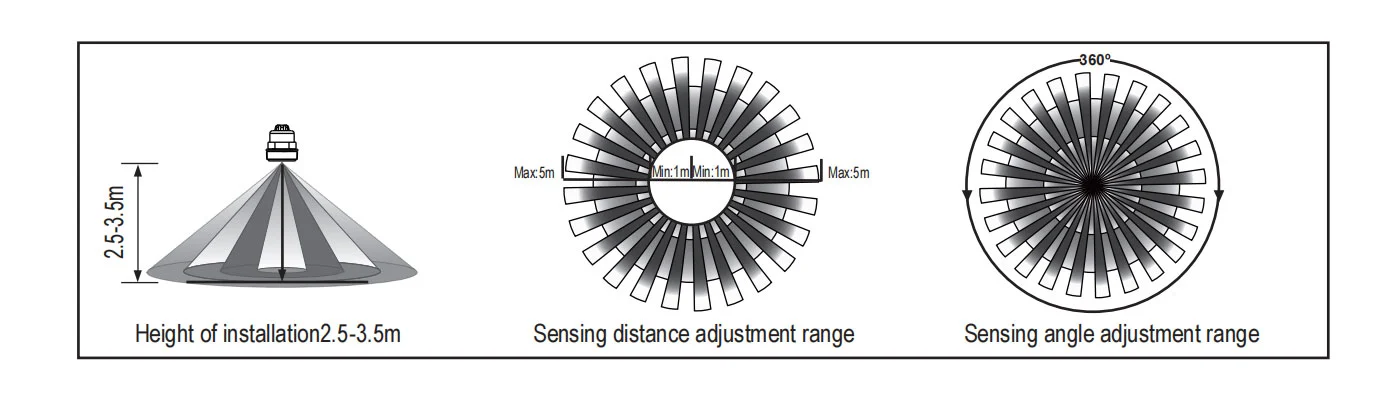

Informações do sensor

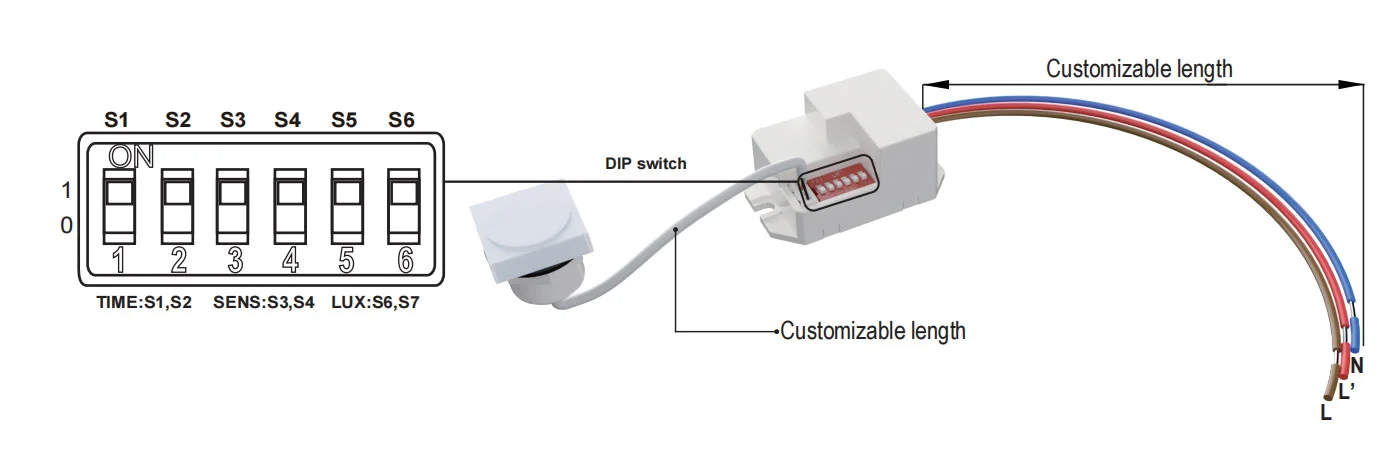

Maneira de configuração: interruptor DIP
Especificações
=| Fonte de energia | 220-240 VCA |
| Frequência de energia | 50 Hz |
| Sistema de alta frequência | 5,8 GHz (frequência central) onda elétrica CW, banda ISM |
| Carga nominal | 800W máx.tungstênio 200W máx. fluorescente e LED |
| Nível de proteção | IP20, Classe II |
| Sede de instalação | dentro de casa, montagem no teto |
| Potência de transmissão | <0,2mW |
| Ângulo de detecção | 360° |
| Alcance de detecção | 1m-2m-4m-5m (raios) (ajustável) |
| Configuração de tempo | 8seg-3min-10min-15min, (ajustável) |
| Controle de luz | 10LUX-50LUX- >2000LUX, (ajustável |
| Consumo de energia | aprox.0,5W |
| Temperatura de trabalho | -15°C~+70°C |

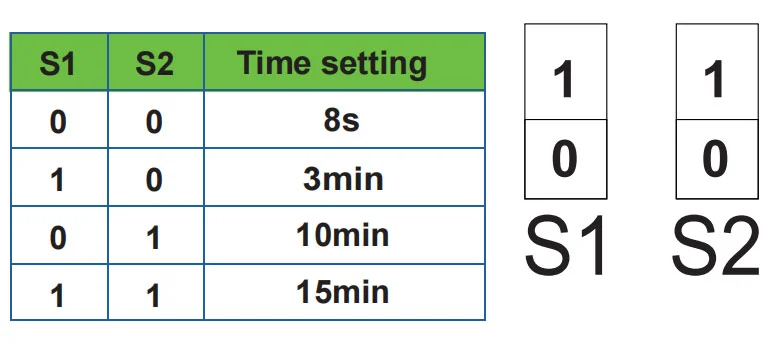

Configuração de tempo S1 S2
Pode ser definido como 8 segundos a 15 minutos. Qualquer movimento detectado antes deste tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada. Para definir a chave para ON é “1”, para OFF é “0”.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.

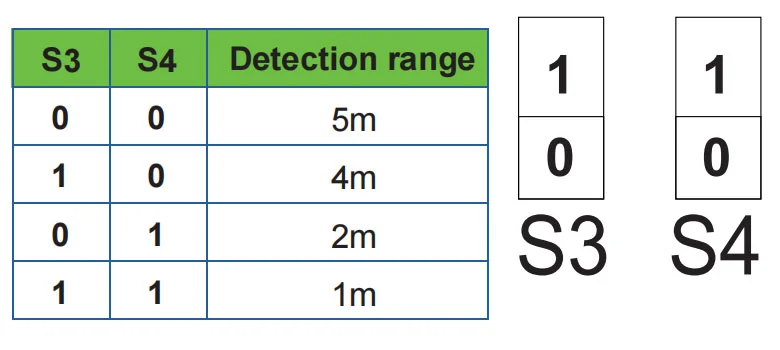

Configuração da faixa de detecção (sensibilidade) S3 S4
Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 3 m. Para definir a chave para ON é “1”, para OFF é “0”.
Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro de folhas e cortinas, pequenos animais ou interferência da rede elétrica e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar que o sensor funcione continuamente.

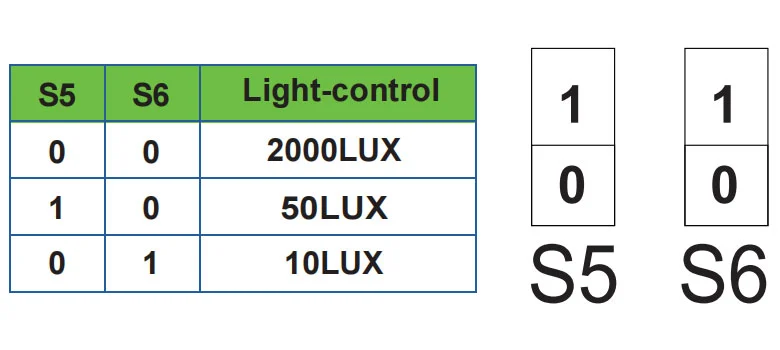

Configuração de controle de luz S5 S6
Pode ser definido na faixa de 10~>2000 LUX. Para definir a chave para ON é “1”, para OFF é “0”.
Este manual é para a programação do conteúdo atual deste produto, podendo ocorrer alterações e modificações por parte do fabricante sem prévio aviso!
É terminantemente proibido copiar o conteúdo do manual de instruções para qualquer outro fim sem a autorização da empresa
| Falta | Causa da falha | Solução |
| A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Mude a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações do área de detecção. |
| A carga funciona quando há nenhum sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não funciona detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, o movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
Aviso! As seguintes situações levarão a uma reação de erro.
1. Ser instalado no objeto oscilante levará a uma reação de erro.
2. A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3. Ser instalado onde o tráfego está intenso levará a uma reação de erro.
4. As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
