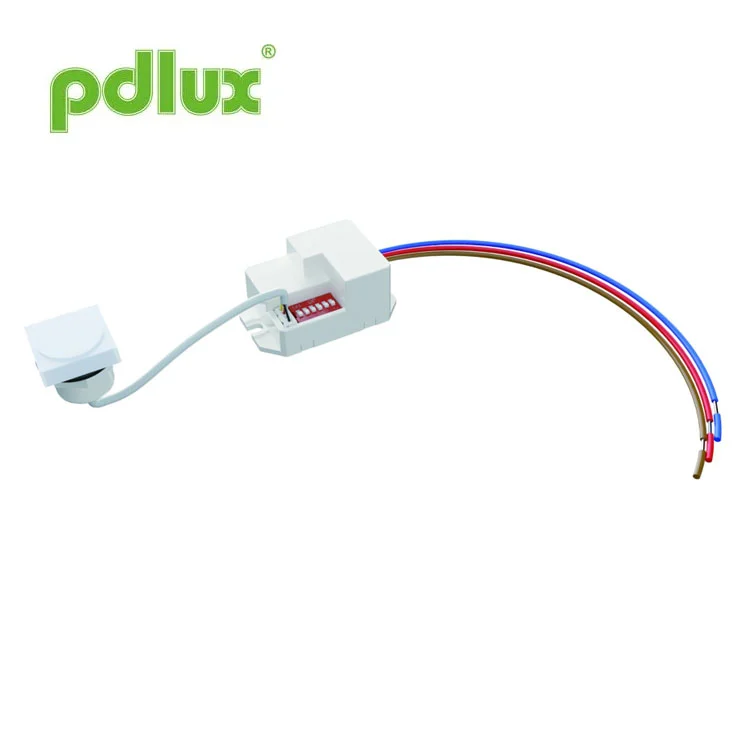

Novo sensor de micro-ondas de cabeça quadrada de 5,8 GHz para escadas estreitas e corredor
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
Modelo:PD-MB15Y
Enviar consulta

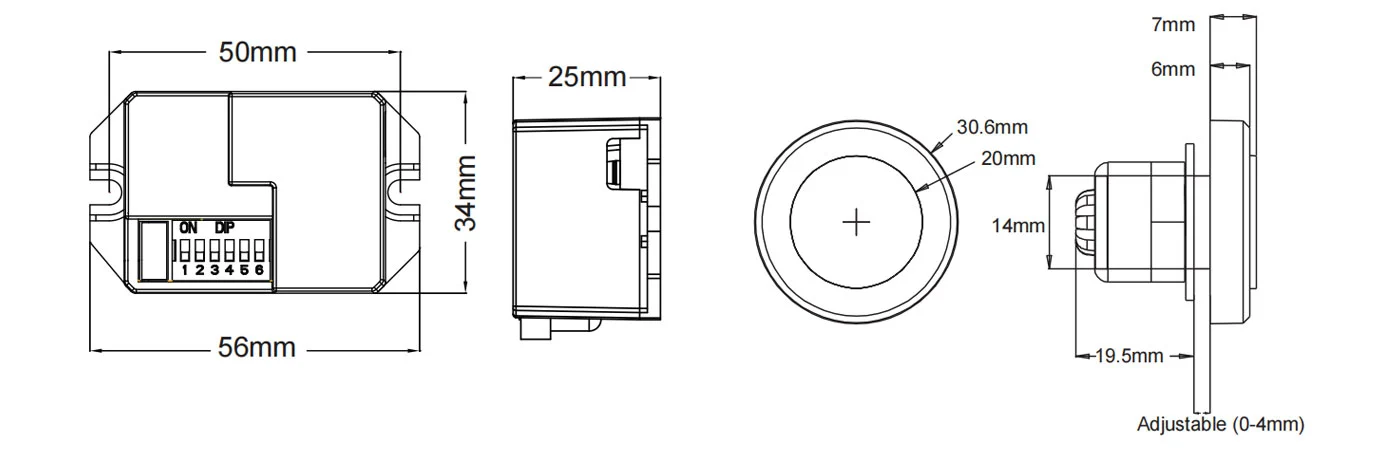

Tamanho do produto
Resumo
Este é um sensor de microondas digital de alta precisão cujo alcance de detecção é de 360° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio Doppler que integra a emissão e a recepção. Adota MCU (Micro Control Unit) que aumenta muito sua precisão e diminui sua taxa de falhas. Tem aparência delicada e estrutura compacta. Pode ser conectado de forma independente às cargas ou facilmente instalado dentro das iluminações com abajur feito de vidro ou plástico. É amplamente aplicado em passagens, banheiros, elevadores, residências ou outras áreas públicas para proteção de segurança ou economia de energia.
Características
1. Danos por não radiação: sua potência de transmissor é inferior a 0,2 mW, o que não causa danos ao corpo humano.
2. Forte capacidade anti-interferência, pode funcionar na faixa de temperatura de -15 ℃ -+ 70 ℃.
3.A frequência é constante e o desvio de frequência não ocorrerá na faixa de frequência。

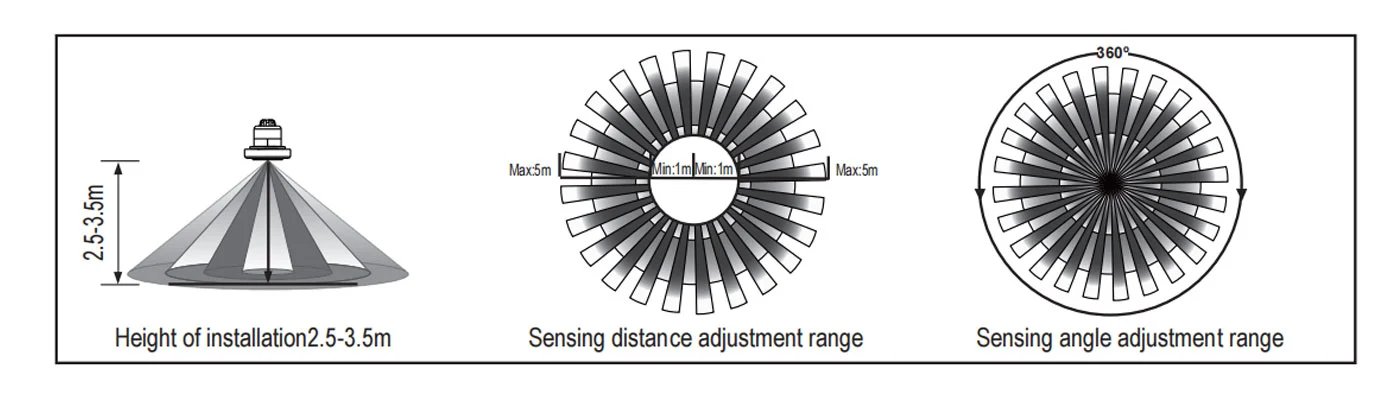

Informações do sensor

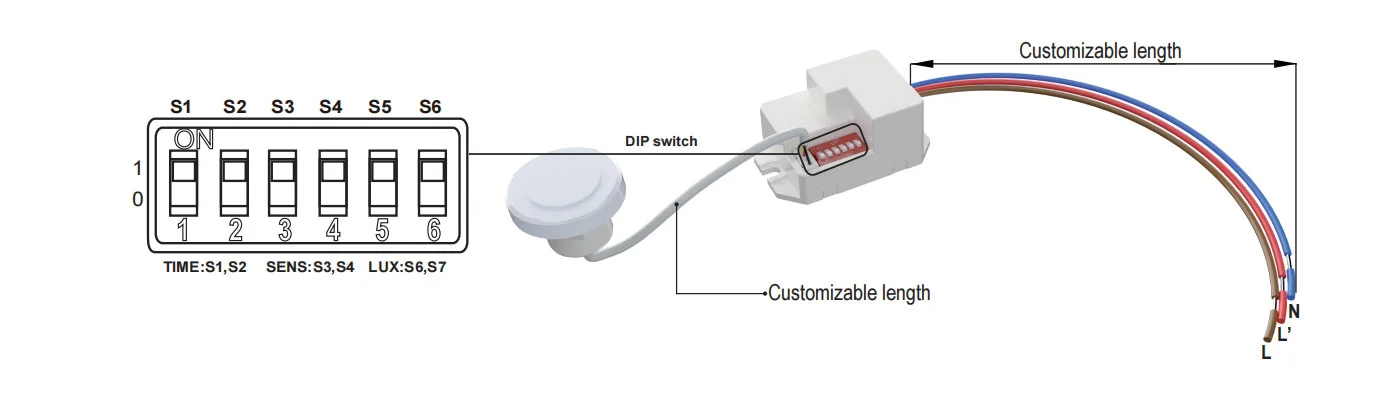

Maneira de configuração: interruptor DIP
Especificações
=| Fonte de energia | 220-240 VCA |
| Frequência de energia | 50 Hz |
| Sistema de alta frequência | 5,8 GHz (frequência central) onda elétrica CW, banda ISM |
| Carga nominal | 800W máx.tungstênio 200W máx. fluorescente e LED |
| Nível de proteção | IP20, Classe II |
| Sede de instalação | dentro de casa, montagem no teto |
| Potência de transmissão | <0,2mW |
| Ângulo de detecção | 360° |
| Alcance de detecção | 1m-2m-4m-5m (raios) (ajustável) |
| Configuração de tempo | 8seg-3min-10min-15min, (ajustável) |
| Controle de luz | 10LUX-50LUX- >2000LUX, (ajustável |
| Consumo de energia | aprox.0,5W |
| Temperatura de trabalho | -15°C~+70°C |
Configuração de tempo S1 S2
Pode ser definido como 8 segundos a 15 minutos. Qualquer movimento detectado antes deste tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada. Para definir a chave para ON é “1”, para OFF é “0”.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
Configuração da faixa de detecção (sensibilidade) S3 S4
Alcance de detecção é o termo usado para descrever os raios do círculo aproximado lançado no solo quando instalado a uma altura de 3 m. Para definir a chave para ON é “1”, para OFF é “0”.
Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro de folhas e cortinas, pequenos animais ou interferência da rede elétrica e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar que o sensor funcione continuamente.
Configuração de controle de luz S5 S6
Pode ser definido na faixa de 10~>2000 LUX. Para definir a chave para ON é “1”, para OFF é “0”.
Este manual é para a programação do conteúdo atual deste produto, podendo ocorrer alterações e modificações por parte do fabricante sem prévio aviso!
É estritamente proibido copiar o conteúdo do manual de instruções para qualquer outro fim sem a autorização da empresa.
| Falta | Causa da falha | Solução |
| A carga não funciona. | A iluminação luminosa está configurada incorretamente. | Ajuste a configuração da carga. |
| A carga está quebrada. | Mude a carga. | |
| A energia está desligada. | Ligue a energia. | |
| A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações do área de detecção. |
| A carga funciona quando há nenhum sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não funciona detectar sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, o movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
Aviso! As seguintes situações levarão a uma reação de erro.
1. Ser instalado no objeto oscilante levará a uma reação de erro.
2. A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3. Ser instalado onde o tráfego está intenso levará a uma reação de erro.
4. As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
