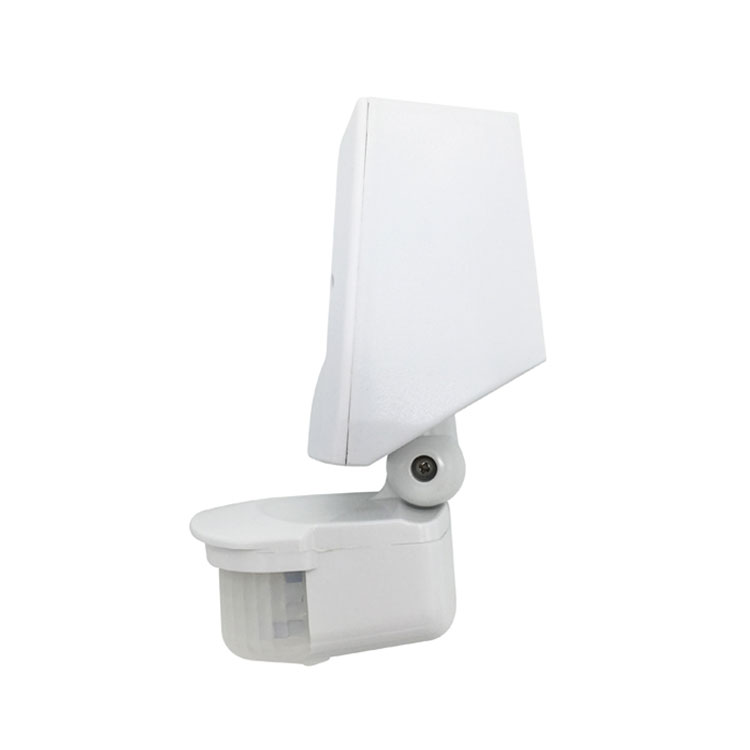

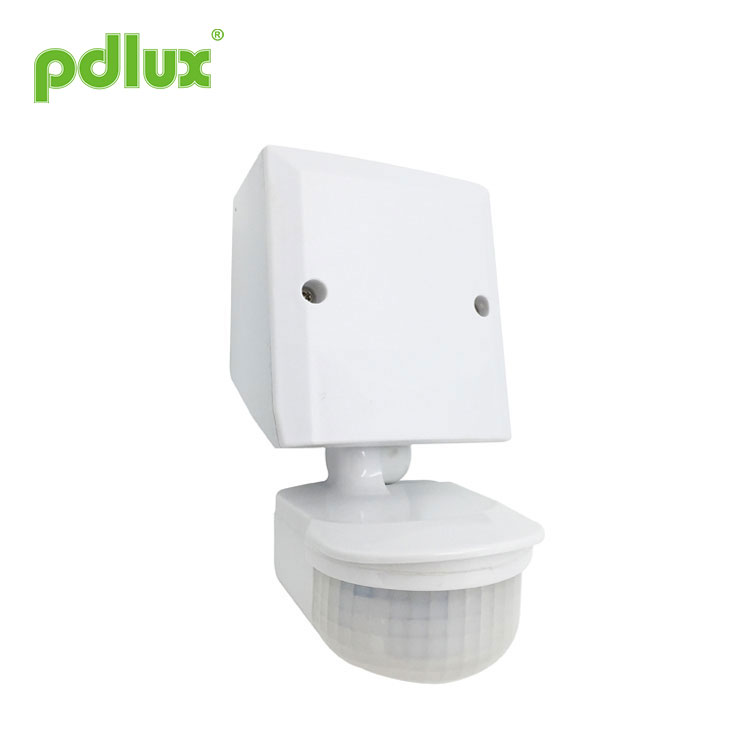

Interruptor externo do sensor de movimento IP65 PIR

Você pode ter a certeza de comprar o interruptor de sensor de movimento PIR IP65 externo de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.

Modelo:PD-PIR152J

Enviar consulta

Instrução do sensor infravermelho PD-PIR152J

IP65

Resumo
O interruptor do sensor de movimento PIR IP65 externo é um interruptor do sensor PIR, utiliza a energia infravermelha do ser humano como fonte de sinal de controle e determina se a luz precisa funcionar ou não, e controla a luz ligada e desligada automaticamente. e acione o sensor para funcionar, a luz acende; quando se sai do campo de detecção e o tempo de configuração atinge, a luz se apaga. Pode detectar a iluminação da luz ambiente automaticamente e definir e ajustar o valor de acordo com a necessidade do fato. Por exemplo, a luz acenderá e funcionará quando a iluminação da luz ambiente estiver abaixo do valor definido. assim que exceder o valor de configuração, a luz irá parar de funcionar. A luz permanecerá acesa até que o retardo chegue quando o sensor for acionado. Uma vez detectado o sinal constante, o tempo será sobreposto e a luz ficará acesa constantemente. Pode ser instalado em ambientes internos, corredores e prédios públicos.

Especificações

Fonte de alimentação: 220-240V/CA
Frequência de energia: 50Hz
Carga nominal: 1200W máx.tungstênio
300W máx.fluorescente
Configuração de tempo: 5S-(7±2)Min (ajustável)
Controle de luz: <10LUX ~ 2000LUX (ajustável)
Faixa de detecção: 10m máx.

Ângulo de detecção: 180°
Nível de proteção: IP65
Altura de instalação: 1,5 m ~ 2,5 m
Temperatura de trabalho: -10~+40°C
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s
Umidade de trabalho: <93% UR

Comparado com o produto normal

O anjo de detecção é um produto longo e normal, a distância de detecção é ampla.

Função
Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); mas só pode funcionar no controle de luz inferior a 10lux quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.

O atraso de tempo pode ser adicionado continuamente: quando receber o segundo sinal de indução após o primeiro, ele calculará o tempo mais uma vez no restante do primeiro atraso básico.

Potenciômetro de controle de luz (LUX): gire o botão no sentido horário para diminuir seu valor; gire o botão no sentido anti-horário para aumentar seu valor.

Potenciômetro de tempo (TIME): gire o botão no sentido horário para aumentar seu valor, o tempo máximo de atraso é de 9 minutos; gire o botão no sentido anti-horário para diminuir seu valor, o tempo mínimo de atraso é de 5 segundos.

Função flash: quando o sensor detecta o sinal útil, a luz indicadora pisca; sem detecção de sinal útil, o indicador não pisca.

Maneira de configuração: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

(1)Configuração de tempo
Pode ser definido de 5 segundos (girar totalmente no sentido anti-horário) a 9 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada.

OBSERVAÇÃO:Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente.

É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.

(2)Configuração de controle de luz
Pode ser definido na faixa de <10~2000 LUX. Para girar o botão totalmente no sentido horário é cerca de 10 lux, totalmente anti-horário é cerca de 2.000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.

Instalação I. Conecte a linha de acordo com a figura à direita. N – azul L – marrom L’ – vermelho (seja do sensor infravermelho) conecte azul e marrom com energia conecte azul e vermelho com carga.
II. 1. Aperte o parafuso na caixa da linha de conexão e retire a tampa da caixa. 2. De acordo com a figura de conexão, conecte a alimentação e a carga ao sensor. 3.Fixe o sensor na posição selecionada conforme diagrama a seguir. 4. Cubra a tampa e aperte o parafuso.
Teste 1. Após a instalação, gire o botão de tempo (1) no sentido anti-horário até o fim antes de ligar a energia. gire o botão de controle de luz (2) no sentido anti-horário até o valor máximo. 2. Ligue a energia, a luz pode acender após 30 segundos. Depois de desligar, faça sentido novamente após 5 segundos. 3. Se todos estiverem em boas condições, com o botão de ajuste de tempo o período de luz pode ser ajustado de acordo com seu desejo, com o botão de controle de luz a luz ambiente pode ser ajustada.

Notas
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

Observação
1. Mantenha o sensor voltado para a área onde os humanos normalmente se movem.
2. Mantenha a face do sensor voltada para a posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3. Se detectar o sinal novamente dentro do atraso de tempo, o atraso de tempo será ultrapassado.
4. Botão LUX: a luminância das condições de trabalho. Quando o botão muda para “+”, significa que pode detectar o dia todo, quando o botão muda para “-”, só funcionará abaixo da luminância <10 LUX.
5. Botão TIME:É um período em que a luz acende lentamente sem qualquer sinal gradualmente, até sair do trabalho.

Algum problema e maneira resolvida
A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga for boa.
c: Verifique se a luz de trabalho corresponde à luz ambiente.

A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b: Verifique se a temperatura ambiente está muito alta.
c: Verifique se a fonte dos sinais está nos campos de detecção.
d: Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a: Se houver sinal contínuo nos campos de detecção.
b: Se o atraso de tempo for definido como o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Nossa empresa sempre foca na fabricação de produtos de alta qualidade. Algumas operações inadequadas ou falhas de alguns componentes podem levar ao não funcionamento dos produtos. Entre em contato com os fabricantes ou varejistas assim que os produtos forem inválidos. Esta instrução é cumprida de acordo com a situação actual. O fabricante notificará se houver alterações.
O conteúdo não pode ser reproduzido ou copiado sem a permissão do fabricante.
