Sensor infravermelho passado

Como fabricante profissional de sensor infravermelho passado, você pode ter a certeza de comprar sensor infravermelho passado de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.

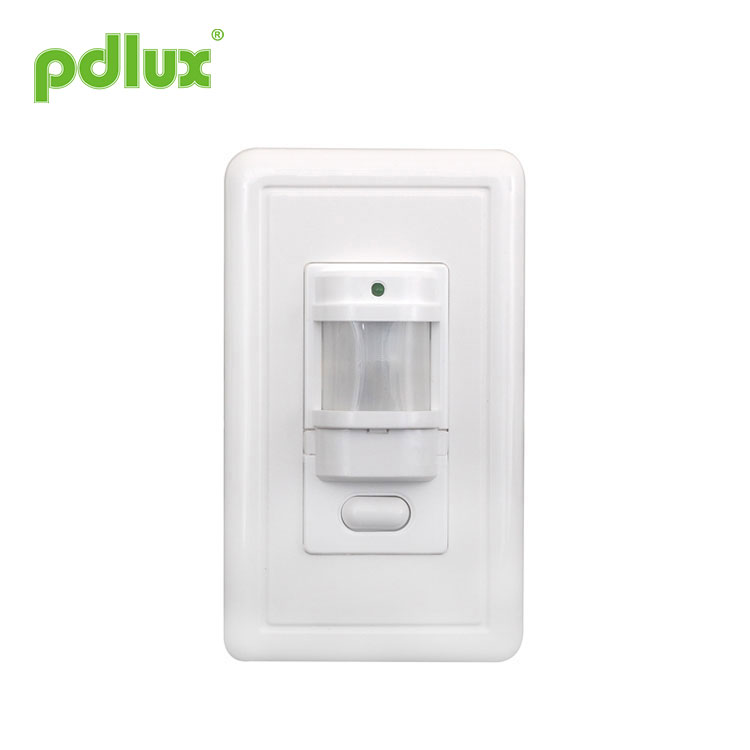

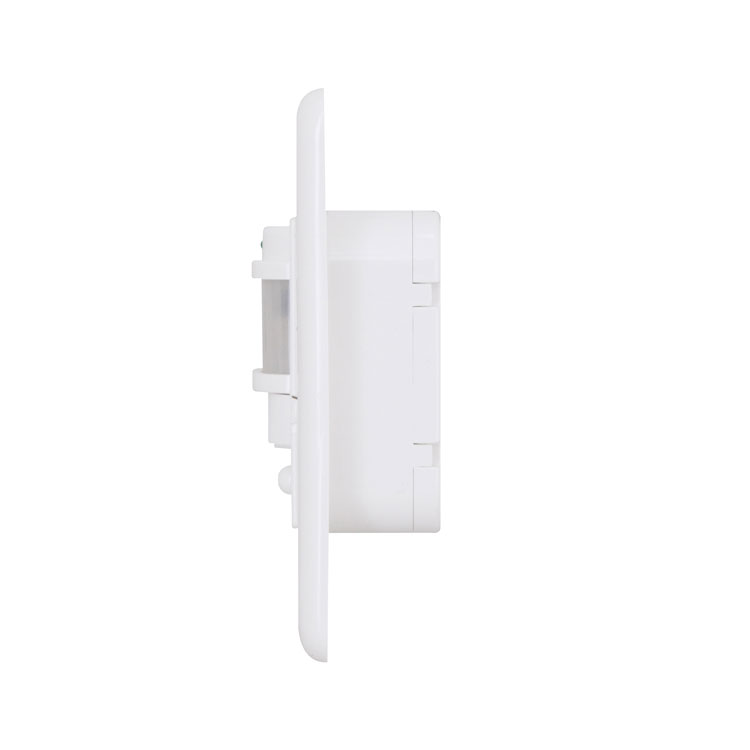

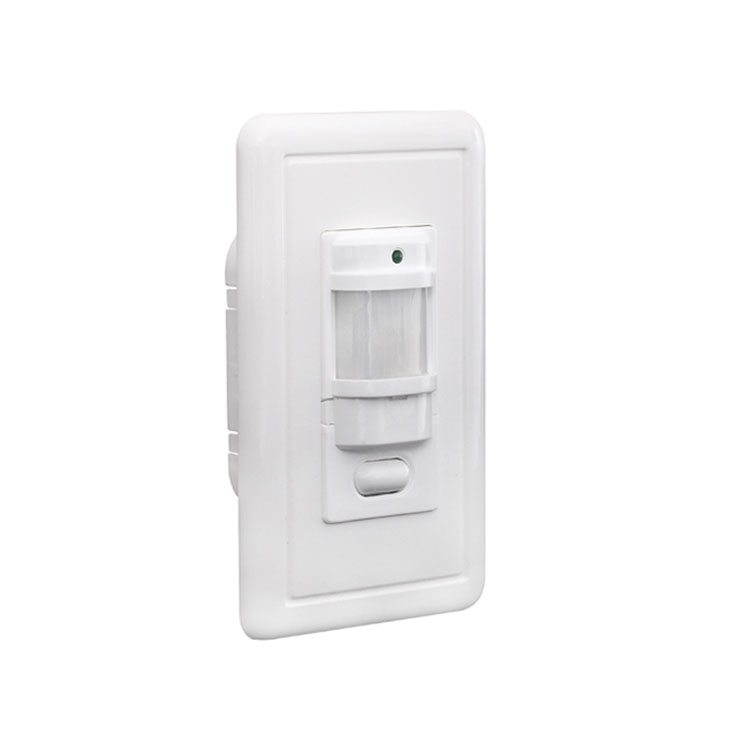

Modelo:PD-PIR133B

Enviar consulta

Instrução do sensor de movimento infravermelho PD-PIR133B

INFORMAÇÃO DO PRODUTO
O sensor infravermelho passado é um novo interruptor de economia de energia. adota circuito integrado, bom detector de sensibilidade e SMT. Incorpora funções automáticas, convenientes, seguras, de economia de energia e práticas. A ampla faixa de detecção é composta pelo campo de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ele pode iniciar a carga controlada imediatamente quando se entra no campo de detecção. Ele pode identificar dia e noite automaticamente. Seu alcance de uso é amplo. A sua instalação é muito cómoda. Possui as funções de indicação de energia e indicação de detecção.

ESPECIFICAÇÕES

Fonte de alimentação: 100V/AC-130V/AC

220V/CA-240V/CA
100V/CA-240V/CA
Frequência de energia: 50/60Hz
Controle de luz: <20LUX
Carga nominal:800W máx.tungstênio (110V/AC)
1200W máx.tungstênio (220V/AC)
80W máx. fluorescente (110V/CA)
120W máx. fluorescente (220V/CA)
Faixa de detecção: 9m máximo (22 ℃)

Configuração de tempo: Min:8seg±3seg
Máx.:7min±2min
Ângulo de detecção: 140°
180°
Temperatura de trabalho:-10~+40℃
Umidade de trabalho:<93% UR
Altura de instalação: 1m ~ 1,6m
Consumo de energia: 0,45 W (estático 0,1 W)
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s

INFORMAÇÕES DO SENSOR

FUNÇÃO
Campo de detecção: O campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito.
Mas a orientação do movimento no campo de detecção tem grande relação com a sensibilidade.

Pode identificar dia e noite: foi definido antes da produção. Mas só pode funcionar com luz ambiente inferior a 20LUX.

Indicação de energia e detecção: A lâmpada indicadora pode piscar uma vez a cada 4 segundos após ligar a energia. Ele pode piscar 2 vezes a cada 1 segundo após receber os sinais. Então mostra se a detecção e a potência estão normais.

O retardo de tempo é adicionado continuamente: Ao receber os segundos sinais de indução após a primeira indução, ele calculará o tempo mais uma vez no restante do primeiro retardo básico.

Ajuste de tempo de atraso: Pode ser ajustado de acordo com a vontade do consumidor. O tempo mínimo é 8seg±3seg. O máximo é 7min±2min.

O interruptor: a condição “AUTO” quando você o empurra. Está na condição “OFF” quando você o empurra para fora.

INSTALAÇÃO: (veja o diagrama a seguir)
Desligue a energia
A alimentação e o fio de carga são conectados ao sensor de acordo com o diagrama de fios de conexão
Retire a face da placa. O sensor é fixado na posição selecionada.
Você pode ligar a energia e testá-la depois de cobrir a superfície da placa.

TESTE
Gire o botão do tempo no sentido anti-horário no mínimo depois de retirar a face da placa.

Depois de ligar a energia, a carga controlada não funcionará e a lâmpada indicadora piscará uma vez a cada 4 segundos. A carga deve funcionar dentro de 10 segundos e a lâmpada indicadora pode piscar 2 vezes a cada 1 segundo se você cobrir a janela de detecção com objetos opacos (toalha, etc.). (A luz não pode projetar a janela de detecção). Sob condições sem sinais de indução, a carga deve parar de funcionar dentro de 5 a 30 segundos. Ao mesmo tempo, a lâmpada indicadora deve piscar uma vez a cada 4 segundos.

Depois que o primeiro for lançado, leve de 5 a 10 segundos para cobrir a janela de detecção. A carga deve funcionar e a lâmpada indicadora piscar 2 vezes a cada 1 segundo. A carga irá parar de funcionar dentro de 5 a 15 segundos.

A carga deve funcionar dentro de 5 a 10 segundos se você testá-la em luz ambiente inferior a 20LUX após ligar a energia. Após a carga parar de funcionar, a carga do sensor não deve funcionar (o sensor funciona continuamente se recebeu os sinais contínuos do indutor quando a carga está funcionando). Se você sentir isso novamente, a carga deverá funcionar.
Sob condições sem sinais de indutor, é normal que a carga pare de funcionar dentro de 5 a 15 segundos.

NOTAS
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a face da instalação.
Não há objetos que impeçam ou causem agitação afetando a detecção na frente da janela de detecção
Evite instalá-lo perto de zonas de alteração de temperatura, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.
Se houver alguma diferença entre as instruções e a função que o produto possui, dê prioridade ao produto e desculpe não informá-lo adicionalmente.

ALGUM PROBLEMA E MANEIRA RESOLVIDA
1. A carga não funciona:
a. verifique a potência e a carga.
b. Se a carga estiver boa.
c. Se a velocidade da lâmpada indicadora aumentar após a indução. verifique se o interruptor está na posição “automático” se a velocidade aumentar.
d. Verifique se a luz de trabalho corresponde à luz ambiente.

2. A sensibilidade é fraca:
a. Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b. Verifique a temperatura ambiente.
c. Verifique se a fonte do sinal está no campo de detecção.
d. Verifique a altura de instalação.
e. Se a orientação do movimento estiver correta.

3. O sensor não consegue desligar a carga automaticamente:
a. Se houver sinal contínuo do sensor no campo de detecção.
b. Se o atraso de tempo for definido para o mais longo.
c. Se a potência corresponder à instrução.
d. Se a temperatura mudar perto do sensor. (ar condicionado, aquecimento central, etc.)

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos comprometidos em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
