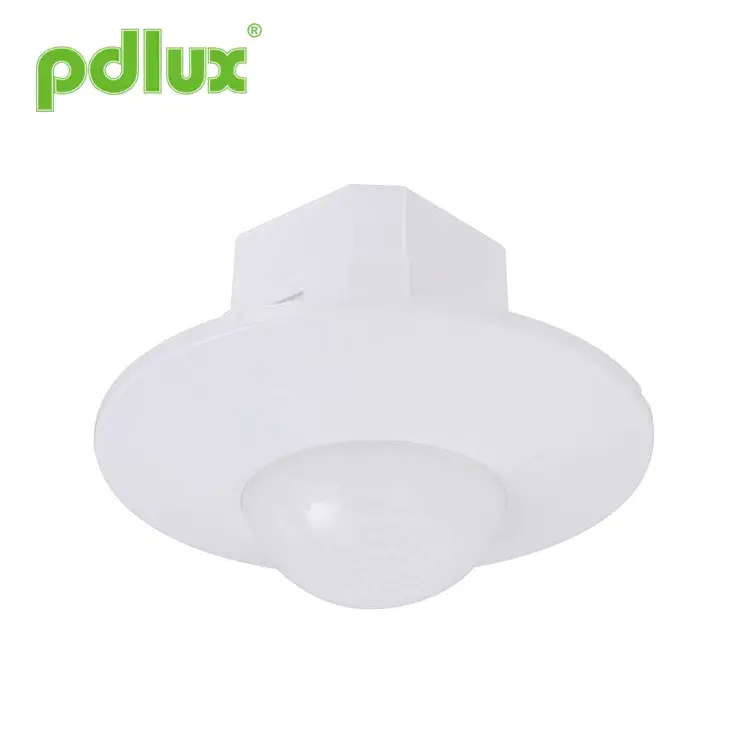

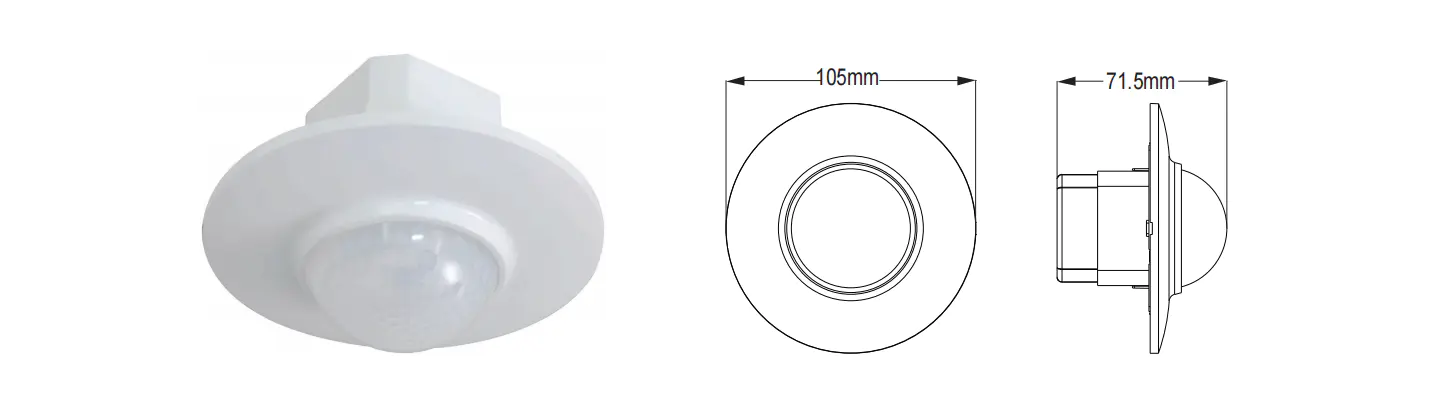

Sensor de movimento infravermelho de teto PD-PIR200A 360°
O produto é um novo interruptor de economia de energia, adota um bom detector de sensibilidade, circuito integrado e SMT. Reúne automatismo, segurança cómoda, poupança de energia e funções práticas. Um detector interno compõe um campo de detecção de amplo alcance, utiliza a energia infravermelha do ser humano como fonte de sinal de controle, pode iniciar a carga imediatamente quando alguém entra no campo de detecção. Ele pode identificar dia e noite automaticamente. É fácil de instalar e amplamente utilizado, possuindo as funções de power show e detecção de show.
Enviar consulta
Resumo
Especificações
| Fonte de energia | 220-240 VCA/100-130 VCA | Frequência de energia | 50/60Hz |
| Carga resistiva | 1200W máx. 230V/600W máx. 110V | Configuração de tempo: | min: 8±3seg máx: 7±2min (ajustável) |
| Ângulo de detecção | 360º | Faixa de detecção (22°C) | 8m Máx.(diâmetro) (ajustável) |
| Controle de luz | <3LUX-luz do dia (ajustável) | Temperatura de trabalho | -10°C~+40°C |
| Consumo de energia | 0,45 W (estático 0,1 W) | Altura de instalação | 2,5~3,5m |
| Velocidade de movimento de detecção | 0,6-1,5m/s | Umidade de trabalho | <93% UR |
Nota: Quando diferentes cargas são utilizadas em paralelo, é necessário compreender completamente as propriedades do carga, e a carga com uma corrente de partida particularmente grande causará danos prematuros ao relé dentro do indutor. Se houver muita incerteza sobre a carga que está sendo usada, um upgrade a versão projetada especificamente para suportar corrente de partida pode ser personalizada.

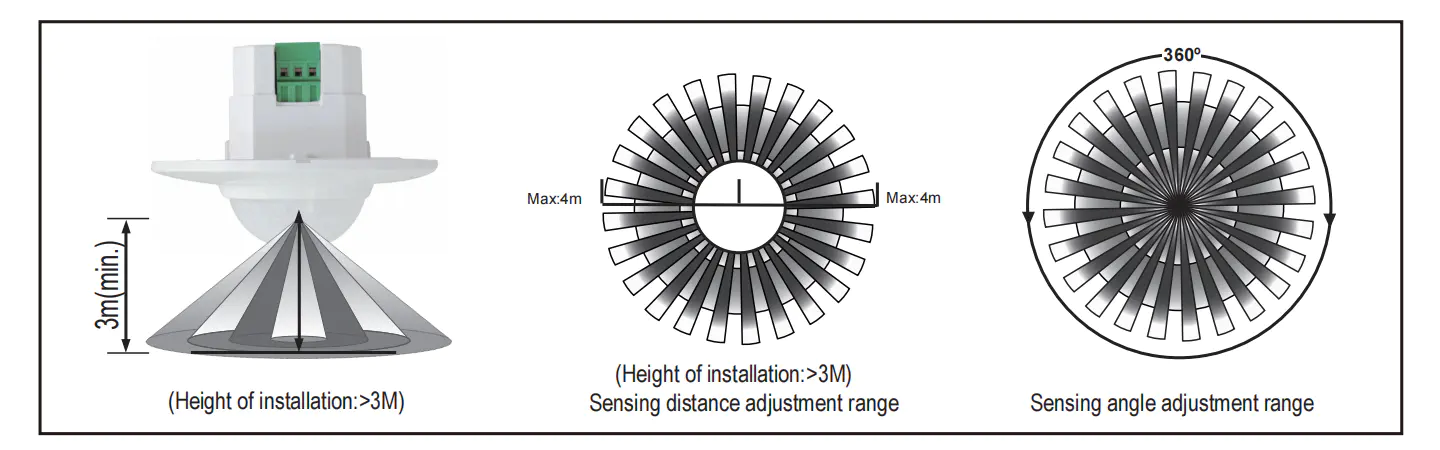

Informações do sensor
Função
·A faixa de detecção pode ser definida de acordo com a posição de instalação e o campo de detecção.
·O show de detecção: o LED piscará duas vezes por segundo ao receber o sinal.
·A configuração do tempo é adicionada continuamente: quando recebe o segundo sinal de indução após o primeiro indutor, ele irá calcule o tempo mais uma vez no resto da primeira configuração básica. (Definir tempo)
·Ajuste de configuração de tempo: pode ser definido de acordo com seu desejo. O mínimo é 8±3 segundos; 7±2min.
Instalação

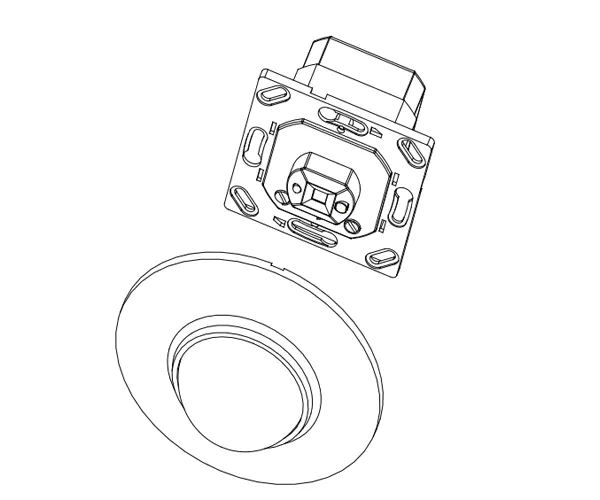

(2) Abra o sensor conforme a figura a seguir e retire o painel do sensor.
(3)Conecte o fio de alimentação e carga ao terminal de conexão do sensor de acordo com a figura de conexão;
(4)De acordo com a configuração do botão, defina LUX,TIME,SENS;
(5) De acordo com a figura a seguir, fixe o sensor na caixa de junção, botão em seu painel e então você pode ligar a energia para testar.

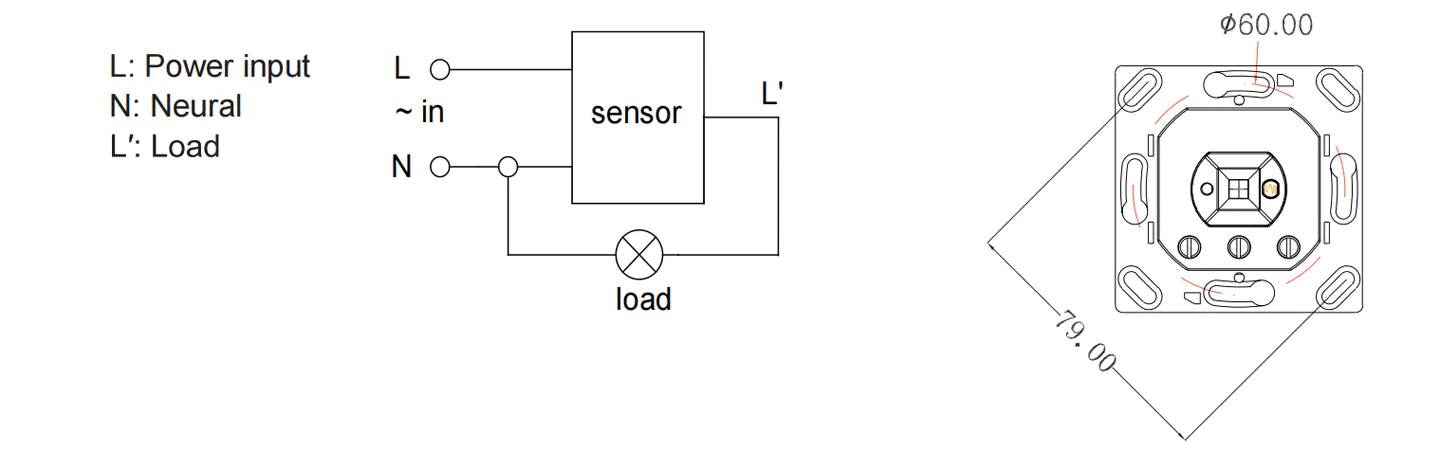

Diagrama de fios de conexão

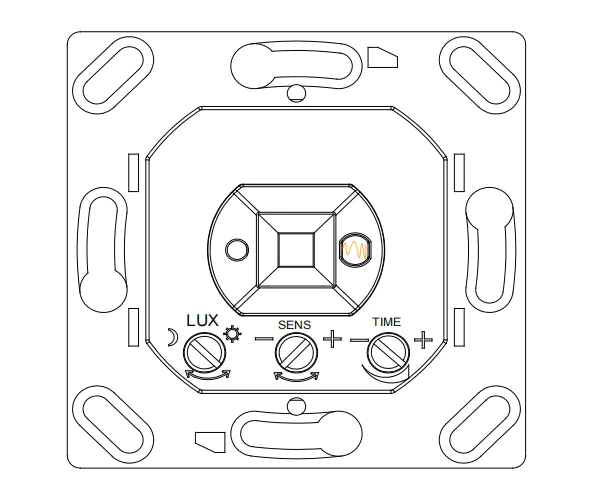

Esboço de conexão (veja a figura à direita) Teste
.Gire o botão de tempo no sentido horário até o mínimo.
·No momento em que você liga a energia, a carga não funciona. Após 5-10 segundos, a carga funciona e o LED pisca duas vezes a cada segundo. Sob condições sem indução, a carga deve parar de funcionar dentro de 5-30 segundos, e o LED deve apagar;
·Se fizer sentido novamente 5 a 10 segundos depois de apagar, a carga deve funcionar e a velocidade de piscar é duas vezes por segundo, então a carga irá parar de funcionar dentro de 5 a 15 segundos.
·Gira o botão LUX no sentido horário até o mínimo. Se for testado sob circunstâncias abaixo de 3LUX, a carga não deve funcionar após a carga de indução parar de funcionar; mas se você cobrir a janela de detecção com objetos opacos (toalha, etc.), a carga funciona.
ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não trabalho normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o movimento errado pelo vento soprando folhas e cortinas, pequenos animais e o movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
Notas
Evite instalá-lo em objetos agitados.
Não deve haver obstáculos e objetos em movimento na frente da janela de detecção, afetando a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, como ar condicionado, aquecimento central, etc.
Considerando sua segurança, não abra a tampa ao encontrar o engate após a instalação.
Se houver diferença entre o produto e as instruções, consulte principalmente o produto.
Algum problema e maneira resolvida
A carga não funciona:
a. Verifique se a conexão de alimentação e carga está correta.
b.Verifique se a carga está boa.
c.Verifique se a luz de trabalho corresponde ao controle de luz.
A sensibilidade é fraca:
a.Por favor, verifique se há algum obstáculo na frente da janela de detecção para efetuar o recebimento dos sinais.
b.Por favor, verifique se a temperatura ambiente está muito alta.
c.Por favor, verifique se a fonte dos sinais está nos campos de detecção.
d.Verifique se a altura de instalação corresponde à altura indicada nas instruções.
e.Por favor, verifique se a orientação do movimento está correta.
O sensor não consegue desligar a carga automaticamente:
um. Verifique se há sinais contínuos nos campos de detecção.
b. Verifique se a configuração de tempo está definida para o mais longo.
c. Verifique se a potência corresponde à instrução.
d. Verifique se a mudança de temperatura está obviamente próxima do sensor, como ar condicionado ou aquecimento central, etc.
·Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo.
Porque isso pode facilmente levar ao mau funcionamento.
●Confirme com instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●Operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas. Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
