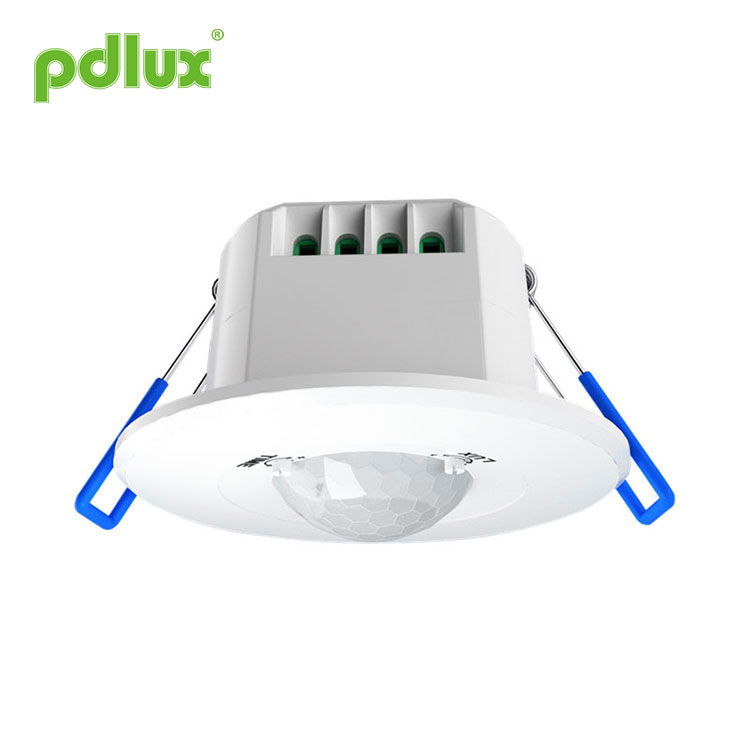

Instrução do sensor infravermelho da série PD-PIR601

Instrução do sensor infravermelho da série PD-PIR601

Resumo

Versão básica
PD-PIR601B:O produto é um novo tipo de interruptor de iluminação economizador de energia que utiliza detectores de alta sensibilidade; integra automação, conveniência, segurança, economia de energia e uso prático; uma área de detecção em grande escala é composta por áreas de serviço superior e inferior, esquerda e direita; utiliza a energia infravermelha emitida pelo corpo humano como fonte de sinal de controle, quando alguém entra na área de detecção, a carga controlada pode ser iniciada imediatamente; pode identificar automaticamente dia e noite; é fácil de instalar e tem uma ampla gama de uso.

Observação: quando o atraso é ajustado ao mínimo, ele pode ser usado como uma máquina escrava para ajudar o host a aumentar o alcance de detecção.

Versão de cruzamento zero
PD-PIR601B-Z:Com base na função da versão básica, o uso do MCU para calcular com precisão as informações da chave, e o relé é controlado para ser ligado no ponto zero da onda senoidal. Possui forte capacidade de corrente anti-impacto, de modo que cada carga seja conectada ao ponto zero da onda senoidal. evitar o modo de controle convencional na onda senoidal de alta tensão no problema de corrente de surto, especialmente a carga contém um capacitor de grande capacidade sob o impacto do relé de danos de alta tensão, não é comparável aos produtos convencionais.
Qualquer tipo de carga pode ser conectada. É fácil de instalar e tem uma ampla gama de utilizações.

PD-PIR601P-Z:Na função do LX-601B-Z, adicione tensão total, porta de switch externo R/S da fonte de alimentação (escravo, controle do controlador mestre); e função de ajuste do controle remoto infravermelho, para que os usuários tenham uma melhor experiência de uso.

Especificações

PD-PIR601B:
Fonte de alimentação: 220-240 VCA 50/60 Hz
100-130 VCA 50/60 Hz
Carga nominal: 800W máx.tungstênio (220-240VAC 50/60Hz)
Fluorescente e LED máx. de 150 W (220-240 VCA 50/60 Hz)
400W máx.tungstênio (100-130VAC 50/60Hz)
75W máx. fluorescente e LED (100-130VAC 50/60Hz)
Configuração de tempo: Mínimo: 8±3seg Máx.: 7±2min (ajustável)
Controle de luz: <10LUX ~ 2000LUX (ajustável)
Faixa de detecção: 3 x 5m (raios.)
Ângulo de detecção: oval
Sentir velocidade de movimento: 0,6 ~ 1,5 m/s
Altura de instalação: 2,5-4,5m
Temperatura de trabalho: -10°C~+40°C
Consumo de energia: 0,6 W

PD-PIR601B-Z:
Fonte de alimentação: 220-240 VCA 50/60 Hz
100-130 VCA 50/60 Hz
Todas as cargas: 1200W máx. (220-240 VCA 50/60 Hz)
800 W máx. (100-130 VCA 50/60 Hz)
Configuração de tempo: Mínimo: 8±3seg Máx.: 7±2min (ajustável)
Controle de luz: <10LUX ~ 2000LUX (ajustável)
Faixa de detecção: 3 x 5m (raios.)
Ângulo de detecção: oval
Sentir velocidade de movimento: 0,6 ~ 1,5 m/s
Altura de instalação: 2,5-4,5m
Temperatura de trabalho: -10°C~+40°C
Consumo de energia: 0,6 W

PD-PIR601P-Z:
Fonte de alimentação: 100-277 VCA 50/60 Hz
Todas as cargas: 1200W máx. (220-277 VCA 50/60 Hz)
800 W máx. (100-130 VCA 50/60 Hz)
Configuração de tempo: 10seg -12min (ajustável)
Controle de luz: <10LUX ~ 2000LUX (ajustável)
Faixa de detecção: 5 x 5m (raios.)

Ângulo de detecção: circular
Sentir velocidade de movimento: 0,6 ~ 1,5 m/s
Altura de instalação: 2,5-4,5m
Temperatura de trabalho: -10°C~+40°C
Consumo de energia: <0,5W

OBSERVAÇÃO
1. A temperatura ambiente da distância de detecção é de 22-24 ℃ e a distância de detecção diminui à medida que a temperatura aumenta;
2. A altura de instalação é diferente, o raio de distância de detecção é diferente. Recomenda-se que este produto seja instalado a uma altura de 2,5 a 4,5 metros, e você pode tentar elevá-lo até 6 metros em circunstâncias especiais;
3. 601B-Z e 601P-Z são controles de sistema digital, com espaço adicional para melhorias. A sensibilidade pode ser atualizada de acordo com as necessidades do cliente; porta de controle conjunto e porta P podem ser adicionadas; o tempo de atraso pode ser atualizado conforme necessário.

Maneira de configuração: potenciômetro

Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

(1)Configuração de controle de luz

O valor de iluminância de trabalho pode ser ajustado na faixa de <10-2000LUX.
O mínimo quando o sentido anti-horário gira até o fim e o máximo quando o sentido horário gira até o fim.

(2) Configuração de tempo

O mínimo quando o sentido anti-horário gira até o fim e o máximo quando o sentido horário gira até o fim.

PD-PIR601B:Mín: 8±3seg Máx.: 7±2min (ajustável)           PD-PIR601B-Z: Mín: 8±3seg Máx.: 7±2min (ajustável)
PD-PIR601P-Z: 10seg-12min (ajustável)

Nota: Depois que a luz se apaga, ela precisa esperar quase 4 segundos antes de poder detectar novamente. A luz só acenderá quando um sinal for detectado após esse tempo.

Uso adequado do ajuste de atraso: é usado para ajustar o tempo de atraso desde o acendimento da iluminação até o desligamento automático da luz depois que o sensor detecta movimento humano. Os usuários podem ajustar de acordo com as necessidades reais. Como os produtos com sensores infravermelhos têm função de detecção contínua, em resumo, o sistema irá reprogramar sempre que o sensor detectar antes do final do tempo de atraso. Enquanto as pessoas se moverem dentro do alcance de detecção, a luz não se apagará. Portanto, é recomendável que os usuários tentem ajustar o tempo de atraso o menor possível para economizar energia.

Informações do sensor

Diagrama de conexão -fio

De acordo com o diagrama de fiação fornecido durante a instalação.
Função R/S-end: acione manualmente a função de indução.
L – Fio energizado;
N – Fio neutro;
L’ – Fio de carga;
Conecte L e N com alimentação;
Conecte L` e N com carga.
R/S: Gatilho, conectado a L

PD-PIR601P-Z (mestre) + PD-PIR601B (escravo)

Instalação

Desligue a energia.
Insira o tubo roscado no cabo de alimentação e no cabo de controle.
Conecte a fonte de alimentação e a carga ao sensor de acordo com o diagrama de fiação.

Notas

Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem aviso prévio!
É expressamente proibido copiar o conteúdo do manual de instruções para qualquer outro fim sem a permissão da empresa.
