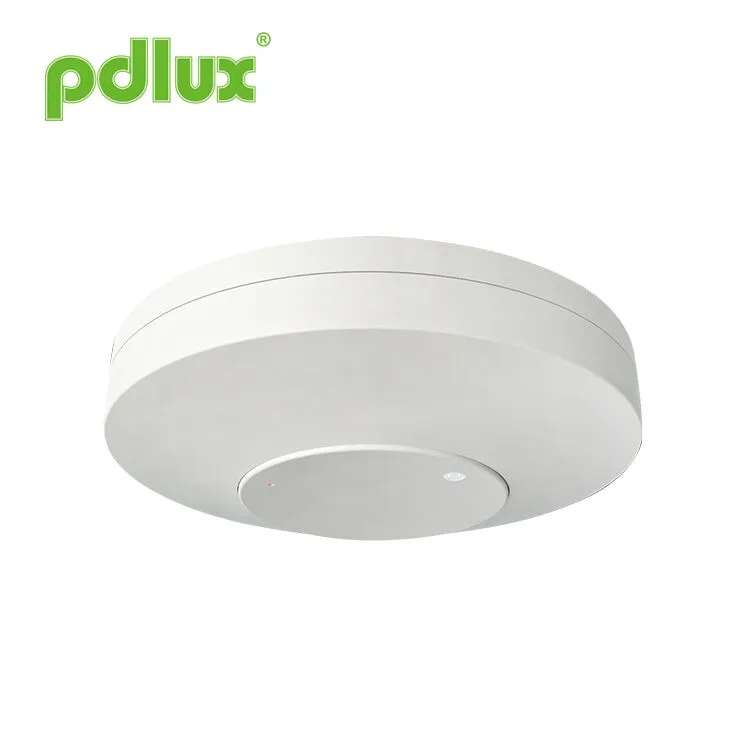

PDLUX PD-M330-K 24GHz MMWAVE Life Presence Sensor
Use o FMCW para detectar pessoas em uma área especificada. Ao combinar o processamento do sinal de radar com o algoritmo preciso de detecção humana, pode ser alcançada alta detecção humana de sensibilidade, o que pode detectar alvos humanos em movimento e estacionário. A presença biológica (principalmente o corpo humano) com características como respiração e batimento cardíaco na faixa de detecção é detectado, para que o corpo humano possa ser detectado sem movimentos corporais, incluindo pessoas adormecidas.
Modelo:PD-M330-K
Enviar consulta
Resumo
Use o FMCW para detectar pessoas em uma área especificada. Ao combinar o processamento do sinal de radar com o algoritmo preciso de detecção humana, pode ser alcançada alta detecção humana de sensibilidade, o que pode detectar alvos humanos em movimento e estacionário. A presença biológica (principalmente o corpo humano) com características como respiração e batimento cardíaco na faixa de detecção é detectado, para que o corpo humano possa ser detectado sem movimentos corporais, incluindo pessoas adormecidas.
Especificações
| Frequência operacional: | 24-24,2 GHz |
| Carga nominal: | 800W (resistivo)/300W (capacitivo) |
| Tensão nominal: | 100-240V AC, 50/60Hz |
| Sinal de saída: | Interruptor liga/desliga |
| Consumo de energia em espera: | <0,4w |
| Altura de instalação: | 2-3m |
| Raio de detecção: | > 3M (com um intervalo de detecção raio de 1-3 metros) se mover O raio de detecção para 3-6m. |
| Faixa de controle de luz: | 5-300LUX - DIA |
| Desligamento de atraso: | 5 segundos a 3 minutos (definido o tempo de desligamento do atraso, conforme necessário) Nível de proteção IP20 |

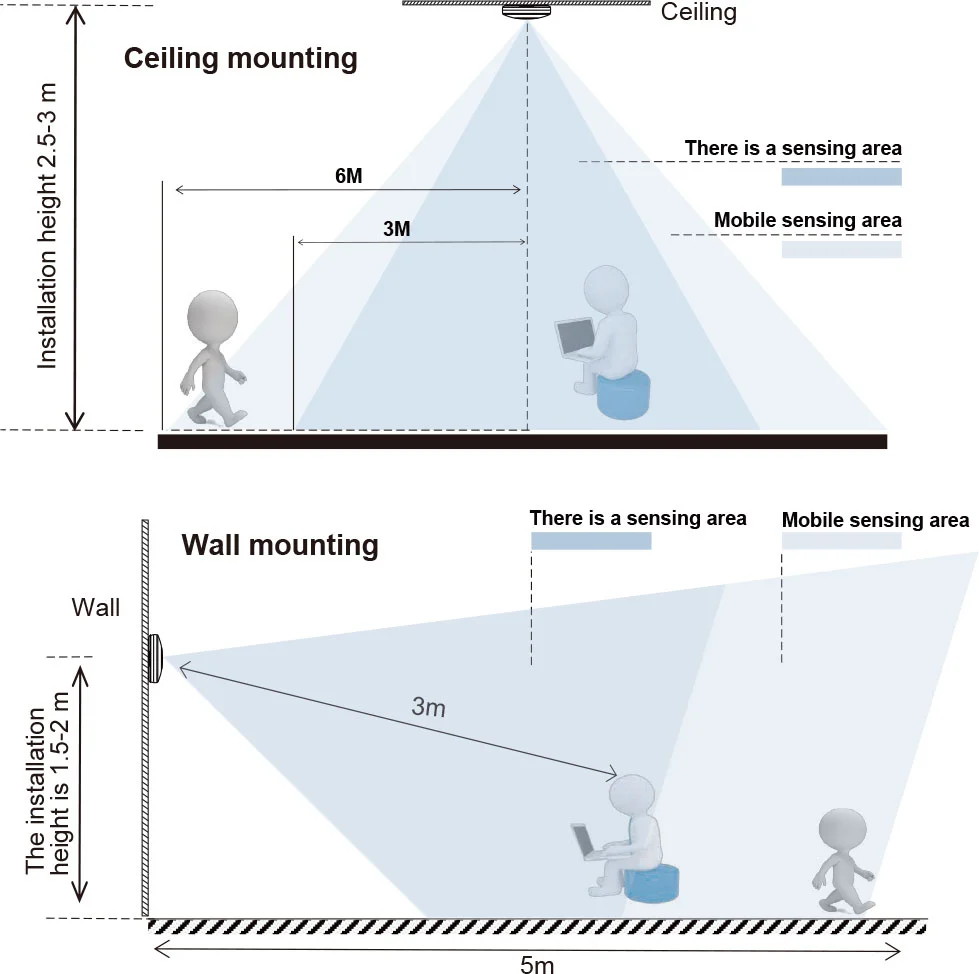

Diagrama esquemático da distribuição da área de detecção
Função
Identifique dia e noite automaticamente. Pode ajustar a luz ambiente de acordo com o seu desejo: quando recorrer ao sol (máximo), ele funcionará durante o dia e à noite. Quando se transformar na lua (min), só funcionará em menos de 10lux circunstâncias. Quanto ao ajuste, consulte o teste de teste.
O atraso do tempo é adicionado continuamente: quando recebe o segundo sinal de indução após o primeiro indutor, ele calculará o tempo mais uma vez no restante do primeiro atraso de atraso básico. (Tempo definido)
Ajuste de atraso: pode ser definido conforme necessário. O valor mínimo é de 5 segundos e o valor máximo é de 3 minutos

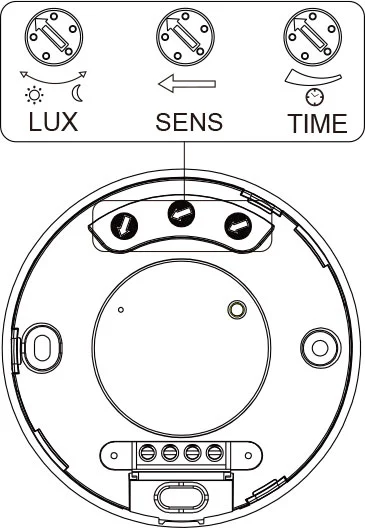

(1) Configuração de controle de luz
Ajuste a luz de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. Ao recorrer ao Mini, ele só funcionará abaixo do controle de luz em torno de 10lux, ao recorrer ao máximo, pode funcionar qualquer controle de luz.
(2) Configuração de tempo
Ajuste a configuração do tempo do trabalho de carga. Vire no sentido horário para aumentá -lo e gire no sentido anti -horário para diminuí -lo. A configuração de tempo é de cerca de 3min quando recorre ao máximo, e a configuração do tempo é de cerca de 5 segundos quando virar para min.
(3) Configuração da faixa de detecção (sensibilidade)
A distância de detecção é mínima ao girar no sentido anti -horário na parte inferior e no máximo ao girar no sentido horário para a parte inferior.
A faixa máxima do alvo de detecção de radar é a distância de 6m da linha reta entre o corpo humano e o sensor, e a faixa de detecção é de 1 a 6m.
NOTA: Quando a luz estiver automática, levará 1 segundo para que o sensor esteja pronto para detectar outro movimento, ou seja, apenas o sinal detectado 1 segundos depois a luz pode ser automaticamente.
É principalmente para o ajuste do tempo de atraso a partir do momento em que o sinal detectado e leve automaticamente até a luz automática. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor você diminuir o tempo de atraso para economizar energia, uma vez que o sensor infravermelho tem a função da sensação contínua, ou seja, qualquer movimento detectado antes que o tempo de atraso reinicie o timer e a luz continue se houver se houver humano na faixa de detecção.

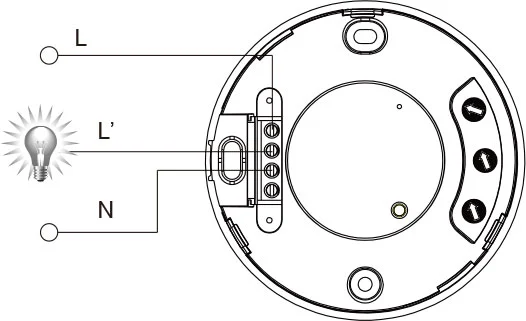

Diagrama de fio de conexão
● Conecte -se n, l com energia;
● Conecte n, l 'com carga.

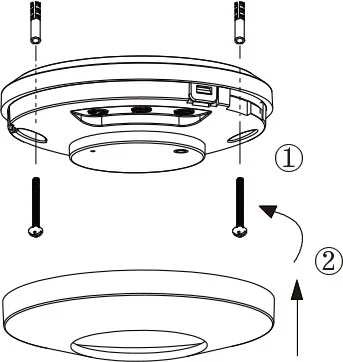

Instrução de instalação
OBSERVAÇÃO:
Antes de instalar a energia do interruptor
Teste
1. Vire o botão lux no sentido horário ao máximo (sol). Vire o tempo no horário no sentido anti-horário para o mínimo.
2. Após a energia, se nenhum sinal contínuo for detectado, a carga controlada parará de funcionar após 5 segundos a 3 minutos.
3. Uma vez detectado, a carga está funcionando e a luz indicadora está acesa. Após 5 segundos a 3 minutos, se nenhum sinal contínuo for detectado, a luz indicadora para de funcionar. Se um sinal for detectado após 5 segundos, a carga deve começar a funcionar, a luz indicadora deve acender e parar de funcionar após 5 segundos a 3 minutos. Neste momento, nenhum sinal contínuo é detectado.
4. Gire o botão Lux no sentido anti -horário ao mínimo. Se o teste for realizado em 10lux ou acima, a carga não deve funcionar depois que a carga indutiva parar de funcionar; Mas se você cobrir a janela de detecção com um objeto opaco (toalha etc.), a carga funcionará. Na ausência de sinais de detecção, a carga deve parar de funcionar dentro de 5 segundos a 3 minutos.
Este manual é para a programação atual de conteúdo deste produto, há alterações e modificações no fabricante sem aviso prévio!
É estritamente proibido copiar o conteúdo do manual de instruções para qualquer outra finalidade sem a permissão da empresa.
