PDLUX PD-MV1031 360 ° CETO MONTAGEM SENSOR DE MOVIMENTO DE MICROWAVE PAR
Este é um sensor de microondas digital de alta precisão cuja faixa de detecção é de 360 ° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio doppler que integra o emissor e o recebimento. Adota MCU (unidade de micro controle) que aumenta muito sua precisão e diminui sua taxa de falha. É delicado na aparência e compacto em estrutura. Pode ser conectado independentemente às cargas ou facilmente instalado dentro das ilumes com abajur feito de vidro ou plástico. É amplamente aplicado na passagem, banheiro, elevador, casa ou outras áreas públicas para proteção de segurança ou economia de energia.
Enviar consulta

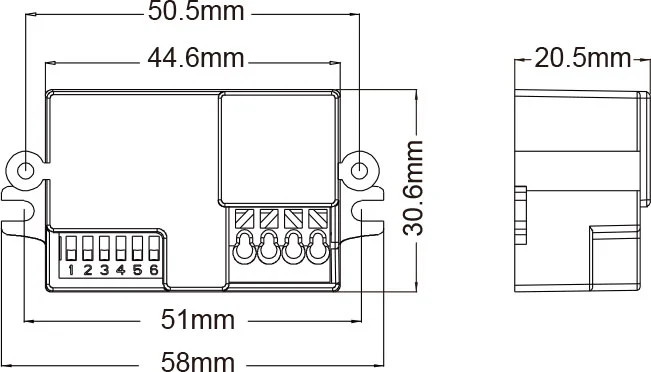

Tamanho do produto
Resumo
Este é um sensor de microondas digital de alta precisão cuja faixa de detecção é de 360 ° e a frequência de trabalho é de 5,8 GHz. É baseado no princípio doppler que integra o emissor e o recebimento. Adota MCU (unidade de micro controle) que aumenta muito sua precisão e diminui sua taxa de falha. É delicado na aparência e compacto em estrutura. Pode ser conectado independentemente às cargas ou facilmente instalado dentro das ilumes com abajur feito de vidro ou plástico. É amplamente aplicado na passagem, banheiro, elevador, casa ou outras áreas públicas para proteção de segurança ou economia de energia.
Características
1.Non-radiação danos: sua potência do transmissor é menor que 0,2MW, o que não causa danos ao corpo humano.
2. A habilidade anti -interferência, pode funcionar na faixa de temperatura de -15 ℃ -+70 ℃.
3.A frequência é constante e o desvio da frequência não ocorrerá na faixa de frequência.
Informações do sensor

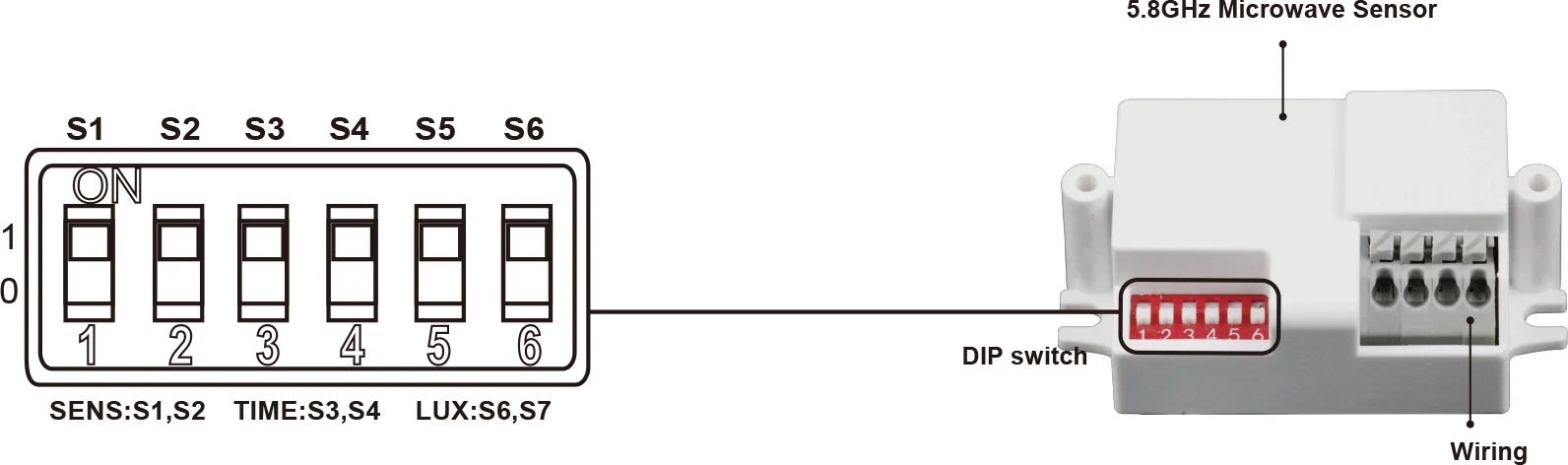

INSTRAÇÃO DE CONFIGURAÇÃO: DIP SWITCH
Especificações
| Fonte de energia: | 100-277VAC |
| Frequência de potência: | 50/60Hz |
| Sistema de HF: | 5,8 GHz （Frequência central） onda elétrica CW, banda ISM |
| Carga nominal: | 800W Max.tungsten (220-277VAC) 200W Max.fluorescent & LED (220-277VAC) 400W Max.tungsten (100-130VAC) 100W Max.fluorescent & LED (100-130VAC) |
| Nível de proteção: | IP20, Classe II |
| Poder de transmissão: | <0,2mW |
| Ângulo de detecção: | 360 ° |
| Faixa de detecção: | 3m-5m-7m (Radii.) (Ajustável) |
| Configuração de tempo: | 5SEC-120SEC-200SEC, (ajustável) |
| Controle de luz: | 10lux-50Lux-> 2000lux, (ajustável) |
| Instalação SIT: | Dentro de casa, montagem de teto |
| Consumo de energia: | aprox.0.5w |
| Temperatura de trabalho: | -15 ° C ~+70 ° C. |

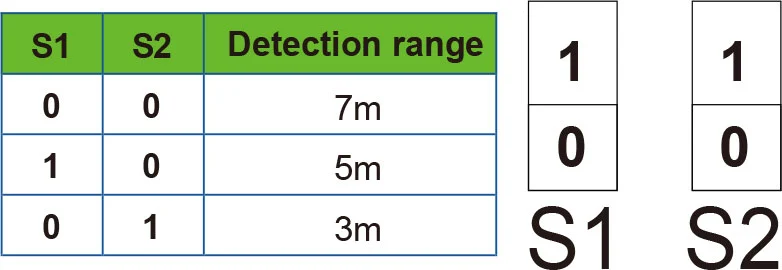

Configuração da faixa de detecção (sensibilidade) S1 S2
A faixa de detecção é o termo usado para descrever os raios da fundição de círculo aproximada no solo quando instalado na altura de 3 m. Para definir o interruptor para ON é "1", para OFF Is "0".
Aviso: Ao usar este produto, ajuste a sensibilidade (faixa de detecção) a um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas de sopro, pequenos animais ou pela interferência de grade de energia e equipamentos elétricos. Todos os mencionados acima levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e testá -lo. O movimento humano causará a indução do sensor; portanto, quando você, sob os testes de função, deixe a região de indução e não faça movimento para impedir o trabalho contínuo do sensor.

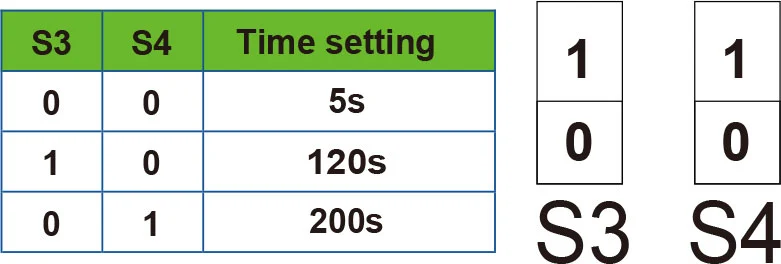

Horário Configuração S3 S4
Pode ser definido de 5 segundos a 200 segundos. Qualquer movimento detectado antes desse tempo decorre será reiniciado no cronômetro. Recomenda -se selecionar o menor tempo para ajustar a faixa de detecção e para executar o teste de caminhada. Para definir o interruptor para ON é "1", para OFF Is "0".
É principalmente para o ajuste do tempo de atraso a partir do momento em que o sinal detectado e leve automaticamente até a luz automática. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor você diminuir o tempo de atraso em prol da economia de energia, uma vez que o sensor de microondas tem a função da sensação contínua, ou seja, qualquer movimento detectado antes que o tempo de atraso reinicie o timer e a luz continue se houver se houver humano na faixa de detecção.

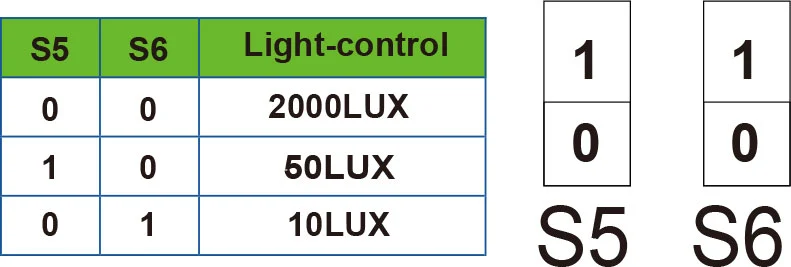

Configuração de controle de luz S5 S6
Pode ser definido na faixa de 10 ~> 2000 lux. Para definir o interruptor para ON é "1", para OFF é "0".
Este manual é para a programação atual de conteúdo deste produto, há alterações e modificações no fabricante sem aviso prévio!
É estritamente proibido copiar o conteúdo do manual de instruções para qualquer outra finalidade sem a permissão da empresa.
| Falta | Causa de falha | Solução |
| A carga não funciona. | A iluminação de luz é definida incorretamente. | Ajuste a configuração da carga. |
| A carga funciona o tempo todo. | A carga está quebrada. | Altere a carga. |
| A energia está desligada. | Ligue a energia. | |
| Há um sinal contínuo na região da detecção. | Verifique as configurações da área de detecção. | |
| A carga funciona quando não há sinal de movimento detectado. | A lâmpada não está bem instalada para que o sensor não detecte sinais confiáveis. | Reajuste o local de instalação. |
| O sinal de movimento é detectado pelo sensor (movimento atrás da parede, o movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção. | |
| A carga não funciona quando houver sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a área de detecção definida é muito pequena. | Verifique as configurações da área de detecção. |
Aviso! As situações a seguir levarão à reação de erro.
1. Ser instalado no objeto de balanço levará à reação de erro.
2.A cortina de agitação soprada pelo vento levará à reação de erro. Selecione o local adequado para instalar.
3. Estar instalado onde o tráfego está ocupado levará à reação de erro.
4.As faíscas produzidas por alguns equipamentos nas proximidades levarão à reação de erro.
● Confirme com instalação prefissional.
● Para fins de segurança, corte a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume nenhuma responsabilidade.
