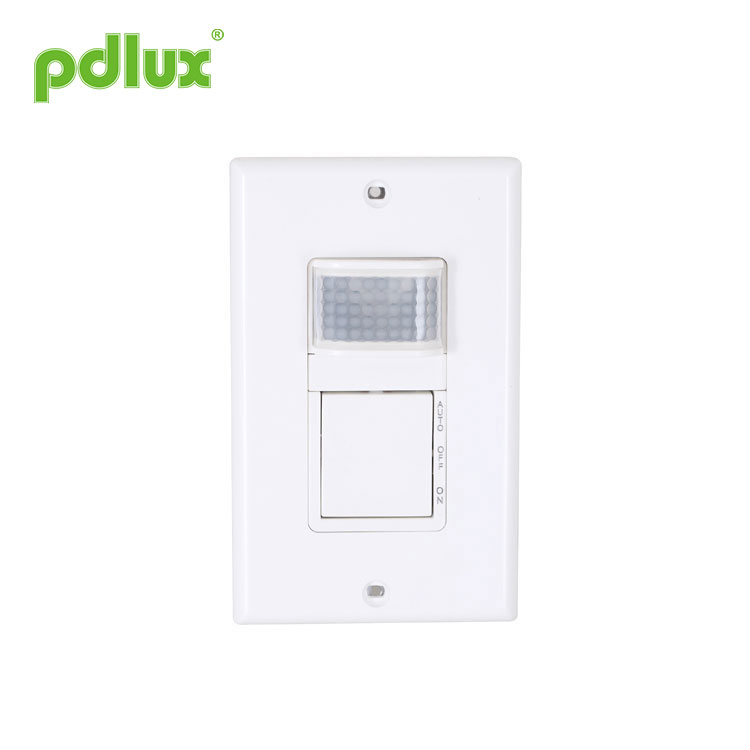

Interruptor inteligente com sensor de movimento infravermelho PIR
Bem-vindo ao comprar o interruptor inteligente do sensor de movimento infravermelho PIR de nós. Cada solicitação dos clientes é respondida em 24 horas.
Modelo:PD-PIR123-V3
Enviar consulta
Interruptor inteligente com sensor de movimento infravermelho PIR
Aplicativo
O sensor infravermelho passivo (PIR) do interruptor de parede PD-PIR123-V3 é usado para fornecer controle automático de iluminação para economia de energia e conveniência em uma variedade de aplicações comerciais, incluindo:
● Escritórios pequenos●Salas de conferencia●Salões●salas de estar
PD-PIR123-V3 pode ser usado para comutação automática de lâmpadas incandescentes e lâmpadas economizadoras de energia.
A unidade também possui um interruptor de controle manual que pode ser usado para manter as luzes apagadas enquanto uma área estiver ocupada, o que pode ser desejado em salas de conferência e outras áreas durante apresentações de slides ou filmes. A unidade é instalada no lugar de um interruptor de parede unipolar e cabe em uma caixa de parede padrão. A unidade requer uma ligação à terra.
Operação
O PD-PIR123-V3 usa tecnologia de detecção infravermelha passiva (PIR) para monitorar uma sala. Quando uma pessoa entra ou sai de uma zona de sensor, o sensor detecta movimento e acende as luzes. As luzes permanecerão acesas enquanto houver um ocupante se movendo pelas zonas do sensor.
Um ajuste de tempo de desligamento retardado evita que as luzes se apaguem quando o espaço estiver ocupado. Para manter as luzes acesas, uma pessoa deve passar por uma zona de sensor pelo menos uma vez durante o intervalo de tempo de desligamento retardado selecionado. Um indicador LED pisca cada vez que a unidade detecta atividade nas zonas do sensor.
Quando o espaço monitorado pelo sensor estiver desocupado durante o período de tempo escolhido como intervalo de desligamento retardado, a unidade desligará as luzes.
Controle de cancelamento manual por botão:
Para controle manual, o PD-PIR123-V3 possui um conveniente botão de pressão. Pressione o botão de pressão para “ON”, o sensor acenderá as luzes. Pressione o botão de pressão para “OFF”, o sensor desligará as luzes e as manterá desligadas mesmo se a sala estiver ocupada. Este recurso é particularmente útil para apresentações de slides ou filmes. As luzes podem ser ligadas novamente simplesmente pressionando o botão para “ON”. Pressione o botão de pressão para “AUTO” e a unidade retornará à operação normal. Quando uma pessoa entra ou sai de uma zona de sensor, o sensor detecta movimento e acende as luzes.
Modo carro:
Neste modo, a unidade acenderá as luzes automaticamente quando for detectado movimento. As luzes permanecerão acesas enquanto a unidade detectar atividade nas zonas do sensor. A unidade desligará as luzes automaticamente depois que o espaço ficar desocupado e o tempo de desligamento retardado expirar. As luzes também podem ser desligadas manualmente a qualquer momento pressionando o botão para “OFF”. Este modo é desejado para economia de energia.
Opções de ajuste aprimoradas
O PD-PIR123-V3 oferecerá desempenho ideal em uma ampla variedade de aplicações comerciais. Existem ajustes opcionais para recursos de substituição de luz ambiente e tempo de desligamento retardado. Esses ajustes personalizarão o desempenho para atender às necessidades de uma instalação específica. Para evitar adulterações, todos os ajustes só podem ser acessados removendo a tampa do painel de controle. Uma pequena chave de fenda pode ser usada para ajustar os botões de controle. Os controles são rotulados da seguinte forma:
Tempo:
O tempo de desligamento retardado é predefinido em 8±2 segundos. Está disponível uma seleção de configurações de tempo de desligamento retardado: 8±2 segundos a 20±3 minutos.
Luz:
Para maximizar a economia de energia em algumas instalações, o recurso de cancelamento de luz ambiente impedirá que o sensor acenda as luzes quando houver muita luz solar natural, independentemente da ocupação. Este ajuste deve ser feito quando a luz ambiente estiver em um nível onde não seja necessária luz artificial.
O PD-PIR123-V3 é predefinido de fábrica sem qualquer efeito de substituição de luz ambiente. Isso significa que a unidade LIGARÁ as luzes quando detectar ocupação, independentemente da quantidade de luz solar natural presente.
Especificações
O dispositivo listado aqui deve ser um sensor infravermelho passivo (PIR) de interruptor de parede de grau de especificação comercial Lexing, capaz de detectar emissões infravermelhas da presença humana e responder ligando cargas incandescentes. Se esta unidade não detectar movimento após um determinado período de tempo, ela responderá desligando a carga atribuída.
O sensor infravermelho passivo (PIR) do interruptor de parede deve ser equipado com um botão para fornecer comutação manual liga/desliga/automática. O sensor infravermelho passivo (PIR) do interruptor de parede PD-PIR123-V3 deve apresentar tempo de desligamento atrasado ajustável e recursos de substituição de luz ambiente.
Características e benefícios
O novo design discreto elimina a aparência intrusiva de “dispositivo de digitalização”.
O campo de visão de 180° fornece aproximadamente 90 metros quadrados de cobertura, adequado para pequenos escritórios, salas de conferências, salas de aula, salões e uma variedade de áreas comerciais.
O botão conveniente fornece comutação manual de luz ON/OFF/AUTO a qualquer momento.
Ajuste manual opcional para configurações de tempo de desligamento retardado de 8±2 segundos a 20±3 minutos. Permite ajustes personalizados para maximizar a economia de energia.
A luz ambiente ajustável Override varia de aproximadamente 2 velas (2lux) a 1.000 velas (1.000lux) para evitar que as luzes LIGUEM automaticamente durante períodos de ampla luz natural, aumentando a economia de energia.
A luz indicadora LED pisca quando o sensor detecta movimento para verificar se a detecção está ativa.
Uma unidade pode ser usada para iluminação de 120V ou 277V.
Cabe em caixa de parede padrão e substitui o interruptor de parede unipolar.
Garantia limitada de cinco anos.
Diagramas dimensionais
Instalação
O PD-PIR123-V3 pode substituir um interruptor de parede unipolar montado em uma caixa de parede padrão. A unidade deve estar devidamente aterrada para funcionar. Deve ser posicionado a pelo menos 4 pés de distância dos registros HVAC. Observe que sempre que a unidade for ligada, levará aproximadamente um minuto para iniciar a operação normal.
Cuidado: Use apenas com fio de cobre!
Especificações físicas
Faixa de temperatura de trabalho: -10°C a 40°C
Faixa de temperatura de armazenamento: -10°C a 85°C
Umidade de trabalho: 20% a 90% sem condensação
Requisitos elétricos
Fonte de alimentação: 120-277V/CA
Frequência de energia: 50/60Hz
Designação do fio: Linha— Marrom
Carregar—Vermelho
Natureza—Azul
Carga nominal: 500W máx.tungstênio
CFL: 3,3 A a 120 V / 1,5 A a 277 V
Algum problema e maneira resolvida
1、A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.
2、A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.
3、O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
Instrução do sensor de movimento infravermelho PD-PIR123-V3
Aplicativo
O sensor infravermelho passivo (PIR) do interruptor de parede PD-PIR123-V3 é usado para fornecer controle automático de iluminação para economia de energia e conveniência em uma variedade de aplicações comerciais, incluindo:
● Escritórios pequenos●Salas de conferencia●Salões●salas de estar
PD-PIR123-V3 pode ser usado para comutação automática de lâmpadas incandescentes e lâmpadas economizadoras de energia.
A unidade também possui um interruptor de controle manual que pode ser usado para manter as luzes apagadas enquanto uma área estiver ocupada, o que pode ser desejado em salas de conferência e outras áreas durante apresentações de slides ou filmes. A unidade é instalada no lugar de um interruptor de parede unipolar e cabe em uma caixa de parede padrão. A unidade requer uma ligação à terra.
Operação
O PD-PIR123-V3 usa tecnologia de detecção infravermelha passiva (PIR) para monitorar uma sala. Quando uma pessoa entra ou sai de uma zona de sensor, o sensor detecta movimento e acende as luzes. As luzes permanecerão acesas enquanto houver um ocupante se movendo pelas zonas do sensor.
Um ajuste de tempo de desligamento retardado evita que as luzes se apaguem quando o espaço estiver ocupado. Para manter as luzes acesas, uma pessoa deve passar por uma zona de sensor pelo menos uma vez durante o intervalo de tempo de desligamento retardado selecionado. Um indicador LED pisca cada vez que a unidade detecta atividade nas zonas do sensor.
Quando o espaço monitorado pelo sensor estiver desocupado durante o período de tempo escolhido como intervalo de desligamento retardado, a unidade desligará as luzes.
Controle de cancelamento manual por botão:
Para controle manual, o PD-PIR123-V3 possui um conveniente botão de pressão. Pressione o botão de pressão para “ON”, o sensor acenderá as luzes. Pressione o botão de pressão para “OFF”, o sensor desligará as luzes e as manterá desligadas mesmo se a sala estiver ocupada. Este recurso é particularmente útil para apresentações de slides ou filmes. As luzes podem ser ligadas novamente simplesmente pressionando o botão para “ON”. Pressione o botão de pressão para “AUTO” e a unidade retornará à operação normal. Quando uma pessoa entra ou sai de uma zona de sensor, o sensor detecta movimento e acende as luzes.
Modo carro:
Neste modo, a unidade acenderá as luzes automaticamente quando for detectado movimento. As luzes permanecerão acesas enquanto a unidade detectar atividade nas zonas do sensor. A unidade desligará as luzes automaticamente depois que o espaço ficar desocupado e o tempo de desligamento retardado expirar. As luzes também podem ser desligadas manualmente a qualquer momento pressionando o botão para “OFF”. Este modo é desejado para economia de energia.
|
Campo de visão O PD-PIR123-V3 oferece um campo de visão de 180° com uma área de cobertura máxima de aproximadamente 90 metros quadrados. A distância máxima de detecção na frente do sensor é de 8M e em cada lado é de 6M. Uma zona de “movimento pequeno” detecta movimentos corporais relativamente pequenos e permite que as luzes permaneçam acesas mesmo que uma pessoa não esteja se movendo muito pela sala. O restante do campo de visão é a zona de “grande movimento”, apresenta um menor grau de sensibilidade e requer movimentos maiores. |
 |
Opções de ajuste aprimoradas
O PD-PIR123-V3 oferecerá desempenho ideal em uma ampla variedade de aplicações comerciais. Existem ajustes opcionais para recursos de substituição de luz ambiente e tempo de desligamento retardado. Esses ajustes personalizarão o desempenho para atender às necessidades de uma instalação específica. Para evitar adulterações, todos os ajustes só podem ser acessados removendo a tampa do painel de controle. Uma pequena chave de fenda pode ser usada para ajustar os botões de controle. Os controles são rotulados da seguinte forma:
Tempo:
O tempo de desligamento retardado é predefinido em 8±2 segundos. Está disponível uma seleção de configurações de tempo de desligamento retardado: 8±2 segundos a 20±3 minutos.
Luz:
Para maximizar a economia de energia em algumas instalações, o recurso de cancelamento de luz ambiente impedirá que o sensor acenda as luzes quando houver muita luz solar natural, independentemente da ocupação. Este ajuste deve ser feito quando a luz ambiente estiver em um nível onde não seja necessária luz artificial.
O PD-PIR123-V3 é predefinido de fábrica sem qualquer efeito de substituição de luz ambiente. Isso significa que a unidade LIGARÁ as luzes quando detectar ocupação, independentemente da quantidade de luz solar natural presente.
Especificações
O dispositivo listado aqui deve ser um sensor infravermelho passivo (PIR) de interruptor de parede de grau de especificação comercial Lexing, capaz de detectar emissões infravermelhas da presença humana e responder ligando cargas incandescentes. Se esta unidade não detectar movimento após um determinado período de tempo, ela responderá desligando a carga atribuída.
O sensor infravermelho passivo (PIR) do interruptor de parede deve ser equipado com um botão para fornecer comutação manual liga/desliga/automática. O sensor infravermelho passivo (PIR) do interruptor de parede PD-PIR123-V3 deve apresentar tempo de desligamento atrasado ajustável e recursos de substituição de luz ambiente.
Características e benefícios
O novo design discreto elimina a aparência intrusiva de “dispositivo de digitalização”.
O campo de visão de 180° fornece aproximadamente 90 metros quadrados de cobertura, adequado para pequenos escritórios, salas de conferências, salas de aula, salões e uma variedade de áreas comerciais.
O botão conveniente fornece comutação manual de luz ON/OFF/AUTO a qualquer momento.
Ajuste manual opcional para configurações de tempo de desligamento retardado de 8±2 segundos a 20±3 minutos. Permite ajustes personalizados para maximizar a economia de energia.
A luz ambiente ajustável Override varia de aproximadamente 2 velas (2lux) a 1.000 velas (1.000lux) para evitar que as luzes LIGUEM automaticamente durante períodos de ampla luz natural, aumentando a economia de energia.
A luz indicadora LED pisca quando o sensor detecta movimento para verificar se a detecção está ativa.
Uma unidade pode ser usada para iluminação de 120V ou 277V.
Cabe em caixa de parede padrão e substitui o interruptor de parede unipolar.
Garantia limitada de cinco anos.
Diagramas dimensionais
Instalação
O PD-PIR123-V3 pode substituir um interruptor de parede unipolar montado em uma caixa de parede padrão. A unidade deve estar devidamente aterrada para funcionar. Deve ser posicionado a pelo menos 4 pés de distância dos registros HVAC. Observe que sempre que a unidade for ligada, levará aproximadamente um minuto para iniciar a operação normal.
Cuidado: Use apenas com fio de cobre!
Especificações físicas
Faixa de temperatura de trabalho: -10°C a 40°C
Faixa de temperatura de armazenamento: -10°C a 85°C
Umidade de trabalho: 20% a 90% sem condensação
Requisitos elétricos
Fonte de alimentação: 120-277V/CA
Frequência de energia: 50/60Hz
Designação do fio: Linha— Marrom
Carregar—Vermelho
Natureza—Azul
Carga nominal: 500W máx.tungstênio
CFL: 3,3 A a 120 V / 1,5 A a 277 V
Algum problema e maneira resolvida
1、A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.
2、A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.
3、O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
