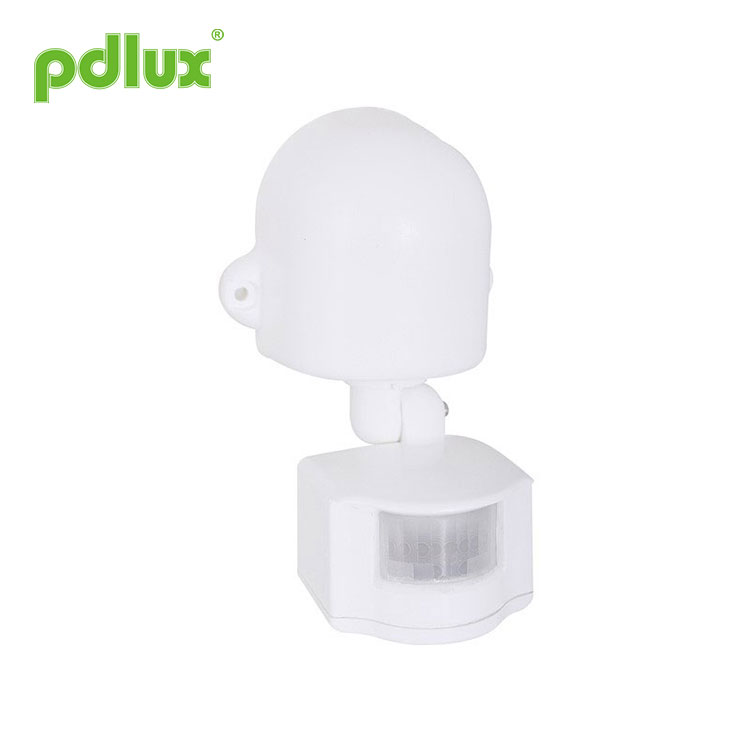

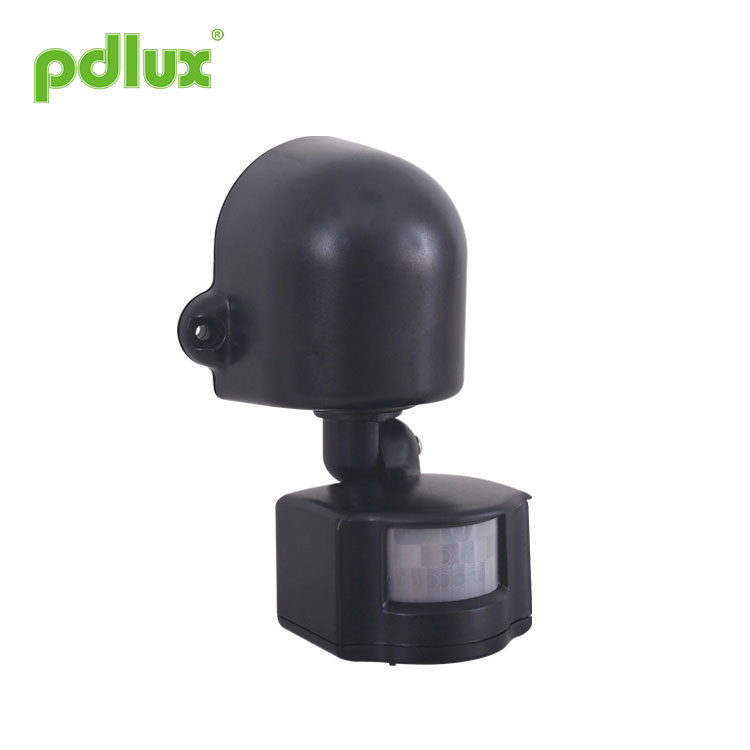

Interruptor do sensor de movimento infravermelho PIR

Como fabricante profissional, gostaríamos de fornecer um interruptor de sensor de movimento infravermelho PIR. E ofereceremos o melhor serviço pós-venda e entrega pontual.

Modelo:PD-PIR137

Enviar consulta

Instrução do sensor infravermelho PD-PIR137

Resumo
O interruptor do sensor de movimento infravermelho PIR é um interruptor automático de economia de energia, que pode ligar a lâmpada quando alguém chega e desligar depois de sair. ele pode identificar dia e noite automaticamente. Adota um detector altamente estável, tecnologia IC e SMD, o desempenho é estável e confiável. Quando alguém entra na faixa de detecção, o sensor infravermelho acionará o trabalho de carga, após sair da faixa a carga irá apagar.

Especificações

Fonte de alimentação: 220-240V/CA
100-130V/CA
Frequência de energia: 50/60Hz
Carga nominal: 1200W máx.tungstênio (220-240V/AC)
Fluorescente máximo de 300 W (220-240 V/AC)
800W máx.tungstênio (100-130V/AC)
Fluorescente máximo de 150 W (100-130 V/AC)

Ângulo de detecção: 120º
Faixa de detecção: 12m(máx.)(22°C)(ajustável)
Configuração de tempo: 5seg ~ 10±2min (ajustável)
Controle de luz: <5LUX ~ luz do dia (ajustável)
Temperatura de trabalho: -10℃-+40℃
Umidade de trabalho: ≤93% UR
Altura de instalação: 1,5 ~ 3m

Informações do sensor

Função
Ele pode identificar automaticamente o dia e a noite, além do mais, a luz ambiente pode ser ajustada livremente, para que possa funcionar automaticamente à noite e parar durante o dia.
A faixa de detecção pode ser ajustada variando de acordo com o local.
A configuração do tempo pode ser ajustada; os usuários podem ajustá-lo de acordo com as condições locais.
Induza continuamente, o atraso de tempo pode ser adicionado automaticamente.

Instalação
1. Aperte os parafusos que fixam a tampa da caixa de junção e retire a tampa.
2. Conecte o fio de acordo com a figura de conexão; passe o fio pelo orifício da linha cruzada.
3. Cubra a tampa da junção e aperte os parafusos.
4. Escolha o local de instalação conforme sua necessidade, marque dois furos de instalação com um lápis.
5. Na placa há dois furos de instalação (Φ6mm, altura 35mm).
6. Golpeie o dilatante plástico nos dois orifícios e fixe a unidade com parafusos.

Teste
1. Após a instalação, antes de eletrificá-lo, gire o botão de tempo (TIME) no sentido horário até o mínimo e gire o botão de controle de luz (LUX)) no sentido horário até o máximo (sol), gire o botão de sensibilidade (SENS) ao máximo.
2. Eletrifique-o. Após 5 segundos, a carga deverá estar ligada. 5-10 segundos depois que a carga é desligada (sem condição de indução), faz sentido, a carga deve estar ligada, sob a condição de nenhum sinal de detecção, ela deve desligar com 5 segundos ~ 10 segundos.
3. Se tudo estiver normal, gire o botão de retardo para confirmar o tempo de luz desejado; gire o botão de luz para mudar
a luz ambiente; e gire o botão de sensibilidade para ajustar a distância de detecção.
4. Cuidado: o produto pode detectar continuamente desde que o sinal o faça funcionar. Se o produto for testado durante o dia (a luz está ajustada para menos de 10lux), com opaco cobrir a lente, após a carga funcionar, retire o opaco e deixe receber luz natural, aqui ele pode sentir continuamente. Após a carga parar de funcionar, ela começará a funcionar somente quando a luz ambiente for inferior a 10lux.

ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

Cuidados
1. Evite instalar o produto em locais onde a luz solar irradia ou onde a corrente de ar e a temperatura mudam obviamente.
2. Evite tocar na janela de detecção com objetos pontiagudos e rígidos ou poluentes grosseiros.

Algum problema e maneira resolvida
1、A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.

2、A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.

3、O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
d: Verifique se a temperatura próxima ao sensor muda obviamente, como ar condicionado ou aquecimento central, etc.

● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo.
Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
