Instrução do sensor infravermelho PD-PIR130

Resumo
O sensor de presença de movimento PIR é um interruptor de sensor PIR, utiliza a energia infravermelha do ser humano como fonte de sinal de controle e determina a luz necessária para funcionar ou não, e controla a luz ligada e desligada automaticamente. o sensor funciona, a luz acende; quando ligadoe deixa o campo de detecção e o tempo de configuração atinge, a luz se apaga. Ele pode detectar a iluminação da luz ambiente automaticamente e definir e ajustar o valor de acordo com a necessidade do fato. Por exemplo, a luz acenderá e funcionará quando a iluminação da luz ambiente estiver abaixo do valor definido. assim que exceder o valor de configuração, a luz irá parar de funcionar. A luz permanecerá acesa até que o retardo chegue quando o sensor for acionado. Uma vez detectado o sinal constante, o tempo será sobreposto e a luz ficará acesa constantemente. Pode ser instalado em ambientes internos, corredores e prédios públicos.

Especificações
Fonte de energia: 220-240 VCA
Frequência de energia: 50Hz
Carga nominal: 800W máx.tungstênio
100W máx.fluorescente
Configuração de tempo: (8±3)S-(7±2)Min (ajustável)
Controle de luz: <10LUX ~ 2000LUX (ajustável)

Faixa de detecção: 1-4m máx. (raios) (ajustável)
Ângulo de detecção: 360°
Altura de instalação: 2,5 m ~ 3,5 m
Temperatura de trabalho: -10~+40°C
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s
Umidade de trabalho: <93% UR

Informações do sensor

Função
Campo de detecção: o campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito, podendo ser selecionado de acordo com a vontade do consumidor. Mas a orientação móvel tem grande relação com a sensibilidade.

Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); mas só pode funcionar no controle de luz inferior a 10lux quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.

O atraso de tempo pode ser adicionado continuamente: quando receber o segundo sinal de indução após o primeiro, ele calculará o tempo mais uma vez no restante do primeiro atraso básico.

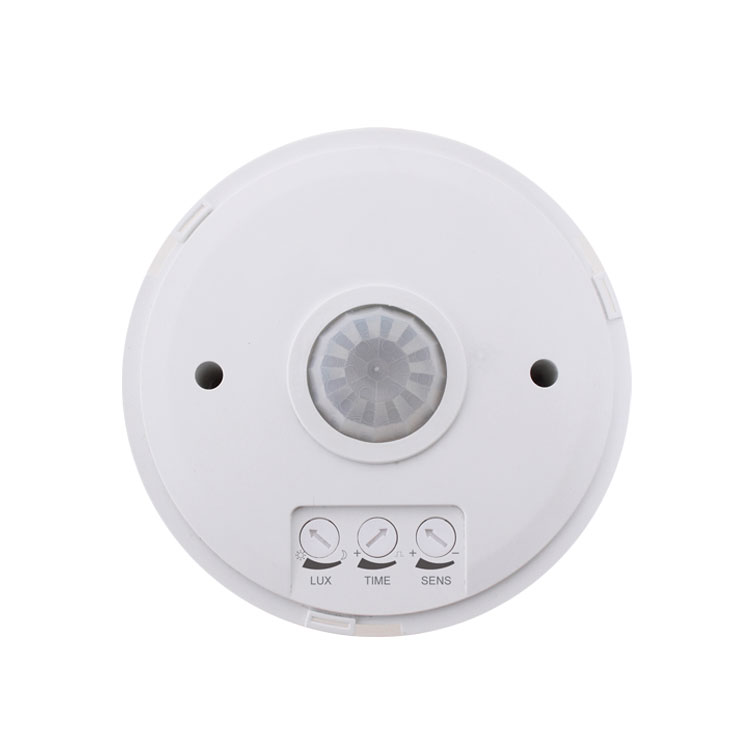

Potenciômetro de controle de luz (LUX): gire o botão no sentido horário para aumentar seu valor; gire o botão no sentido anti-horário para diminuir seu valor.

Potenciômetro de tempo (TIME): gire o botão no sentido horário para aumentar seu valor, o tempo máximo de atraso é (7±2) minutos; gire o botão no sentido anti-horário para diminuir seu valor, o tempo mínimo de atraso é (8±3) segundos.

Potenciômetro de sensibilidade (SENS): gire o botão no sentido horário para aumentar seu valor, a distância máxima é de 4m; gire o botão no sentido anti-horário para diminuir seu valor, a distância mínima é de 1m.

Procedimento de instalação
• Desligue a energia.
• Insira o parafuso de expansão plástico no furo que você fez e fixe a base do produto no local selecionado com os parafusos. (como fig.2)
• Conecte a alimentação na coluna de fios de conexão do sensor de acordo com o diagrama de fios de conexão.
• Fixe o sensor na base com os parafusos (conforme fig.3)
• Coloque a tampa superior no sensor, gire-a no sentido horário e você ouvirá um “bong” e ligue a alimentação para testar.
• A instalação está ok.

Teste
1. Gire o potenciômetro de controle de luz no sentido horário para o valor máximo, o potenciômetro de retardo de tempo no sentido anti-horário para o valor mínimo, o potenciômetro de sensibilidade no sentido horário para o valor máximo.
Primeiro passo:Inicie o teste do teto do sensor em ambiente superior a 1000 LUX (durante o dia). As pessoas andam horizontalmente na área de 4 metros, então o sensor começará a carregar a carga quando detectar o sinal. E então as pessoas param de se mover, a carga irá parar de funcionar em 8±3S.
Segundo passo:Repita o primeiro passo em ambiente com menos de 10 LUX (noite). O sensor começa a detectar.

2. Gire o potenciômetro de controle de luz no sentido anti-horário para o valor mínimo (modo noturno), o potenciômetro de retardo no sentido horário para o valor máximo, o potenciômetro de sensibilidade no sentido anti-horário para o valor mínimo.
Primeiro passo:Inicie o teste do teto do sensor em ambiente superior a 1000 LUX (durante o dia). As pessoas andam horizontalmente na área de 1 metro, então o sensor não detectará. E então as pessoas param de se mover, a carga irá parar de funcionar em 8±3S.
Segundo passo:Inicie o teste do sensor de teto em ambiente inferior a 10 LUX (noite). As pessoas andam horizontalmente na área de 1 metro, então o sensor começará a carregar a carga quando detectar o sinal. E então as pessoas param de se mover, a carga irá parar de funcionar em 7±2Min.

Perceber:ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou a interferência da rede elétrica e equipamento elétrico.Todos os itens acima mencionados levarão à reação de erro.
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

Preste atenção na instalação

Notas
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

Observação
1. Mantenha o sensor voltado para a área onde os humanos normalmente se movem.
2. Mantenha a face do sensor voltada para a posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3. Se detectar o sinal novamente dentro do atraso de tempo, o atraso de tempo será ultrapassado.
4. Botão LUX: a luminância das condições de trabalho. Quando o botão muda☼, significa que pode detectar o dia todo, quando o botão muda, só funcionará abaixo da luminância <10 LUX.
5. Botão TIME:É um período em que a luz acende lentamente sem qualquer sinal gradualmente, até sair do trabalho.

Algum problema e maneira resolvida
A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga for boa.
c: Verifique se a luz de trabalho corresponde à luz ambiente.

A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b: Verifique se a temperatura ambiente está muito alta.
c: Verifique se a fonte dos sinais está nos campos de detecção.
d: Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a: Se houver sinal contínuo nos campos de detecção.
b: Se o atraso de tempo for definido como o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
