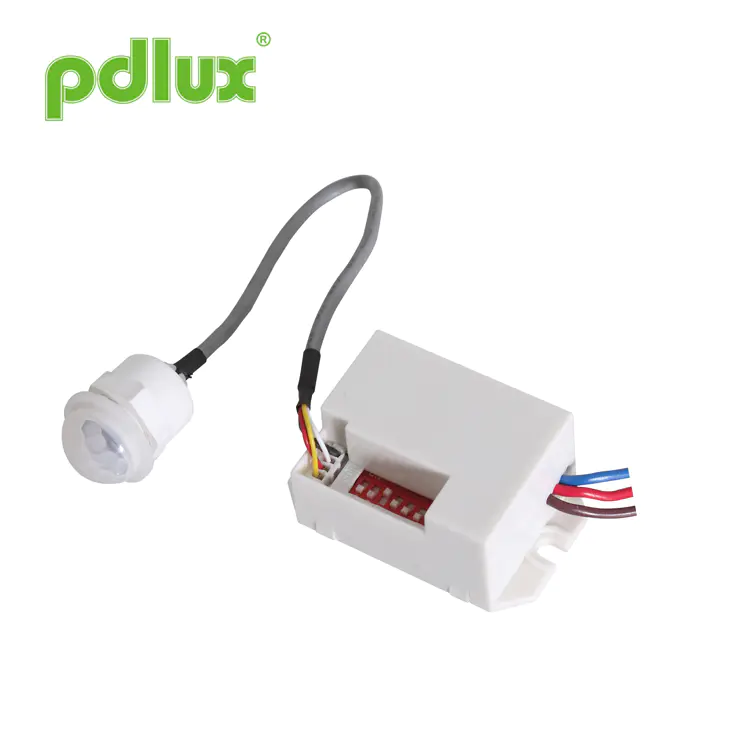

Sensor de movimento PIR Detector Smart 220-240V/100-130V AC



ESPECIFICAÇÕES

Fonte de energia	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Configuração de tempo	5s 、 30s 、 1min 、 3 min 、 5 min 、 8 min (ajustável)
Carga nominal	800W Max.tungsten (220-240VAC) 200W Max.Fluorescent & LED (220-240VAC) 400W Max.tungsten (100-130VAC) 100W Max.fluorescent & LED (100-130VAC)	Controle de luz	<10lux ~ 2000lux (ajustável)
Faixa de detecção	8m (22 ° C) (ajustável)	Ângulo de detecção	100 °
Temperatura de trabalho	-10 ~+40 ° C.	Umidade de trabalho	≤93%RH

Nome de cada parte

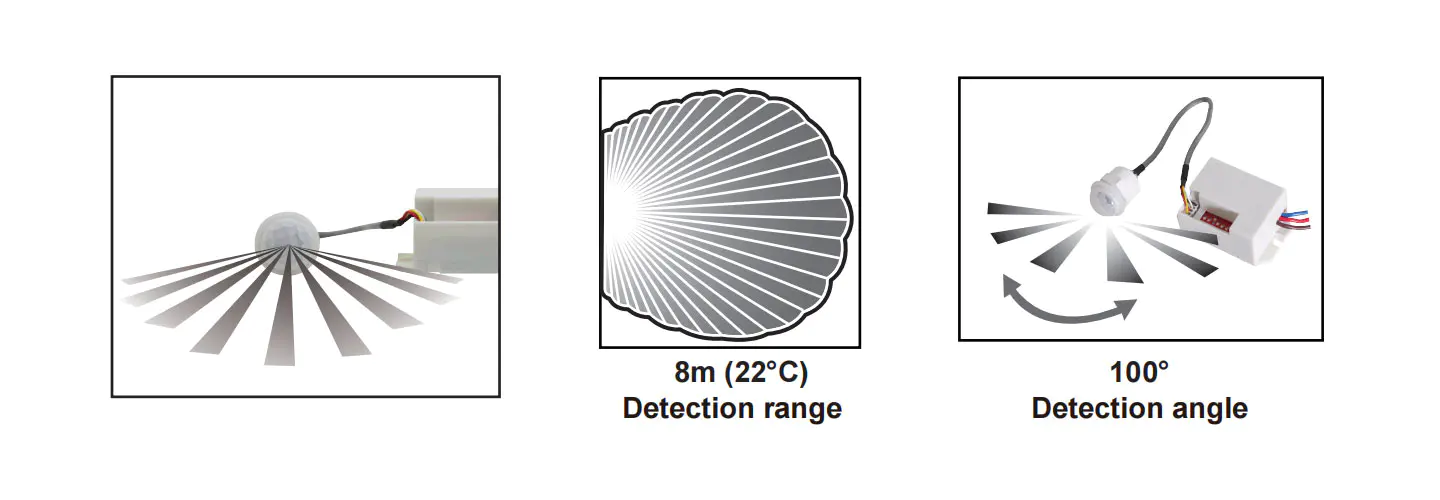

Informações do sensor

Função

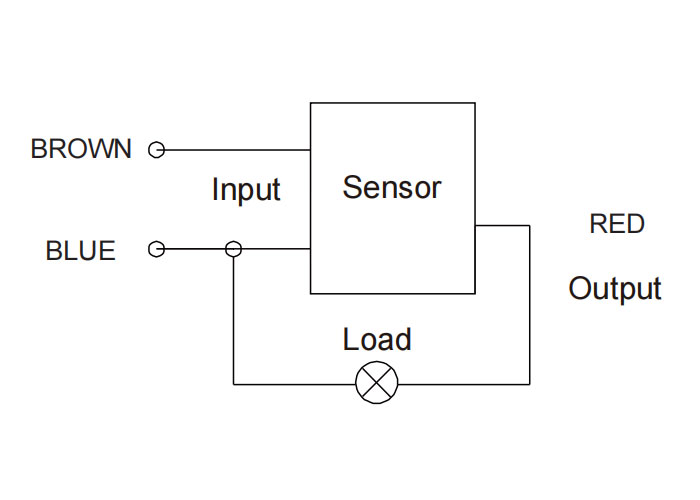

Diagrama de fio de conexão

Configuração do interruptor de mergulho

ATENÇÃO: Ao usar este produto, por favor ajuste a sensibilidade a uma posição apropriada necessária, por favor, não ajuste a sensibilidade ao máximo, para evitar que o produto não funciona normalmente causado pelo movimento errado. Porque a sensibilidade é muito alta detectar facilmente o errado Movimento por vento soprando folhas e cortinas, animais pequenos e o movimento errado por interferência de grade de energia e equipamentos elétricos. Todos esses liderarem o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e testá -lo.

Teste

· Dipa de deslizamento 5 ″ para a posição e outro está na posição original;
· Ligue a energia, após a carga desligada, o sensor entra no estado de trabalho estável;
· Sentir uma vez, a carga liga e, após 5s, ele desliga automaticamente;
· Se o deslizamento () na posição, teste -o durante o dia, sinta, a carga não estará ligada, cubra o resistor de sensibilização com objeto opaco, sente mais uma vez, a carga estará ligada e, após 5s, ele virar OFF AUTOMATICALL.

Para ocasiões

Pode ser instalado na construção interna, corredor e pública.
Instalado dentro do dispositivo com materiais não metálicos.
Por exemplo, adicione o sensor, de uma iluminação normal à lâmpada do sensor automático.


Princípio operacional do controle da luz


Princípio operacional da configuração do tempo


Preste atenção à instalação

Atenção

· O pessoal da instalação deve ser eletricista ou com experiência de correlação;
· Certifique -se de não instalar a unidade no local onde o sol brilhar, a corrente e a mudança de temperatura, obviamente, por exemplo, ar condicionado, ar quente;
· Não escolha o objeto Sway como a base de instalação;
· Em frente ao alcance dos sentidos, não deve haver obstrução ou objeto em movimento para influenciar sua detecção.

Observação

1. Mantenha o sensor para a área onde o ser humano geralmente se move.
2. Mantenha o sensor enfrentando a posição da luz ambiente, a fim de obter uma configuração de iluminação muito mais exata.
3. Se detectar o sinal novamente dentro da configuração do tempo, a configuração de tempo será superada.

Algum problema e maneira resolvida

1.A carga não funciona:
R: Verifique se a fiação de conexão de energia e carga está correta;
B: Verifique se a carga é boa;
C: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.
2.A sensibilidade é ruim:
R: Por favor, verifique se há prejudicar na frente da janela de detecção para efeito para receber o sinal;
B: Verifique se a temperatura ambiente é muito alta;
C: Verifique se a fonte do sinal de indução está nos campos de detecção;
D: Verifique se a altura da instalação corresponde à altura mostrada na instrução;
E: Por favor, verifique se a orientação móvel está correta.
3.O sensor não pode desligar a carga automaticamente:
R: Verifique se há sinal contínuo no campo de detecção;
B: Verifique se a configuração de tempo é a mais longa;
C: Verifique se a energia corresponde à instrução;
D: Verifique se a temperatura próxima à mudança do sensor, obviamente, como ar condicionado ou aquecimento central etc.

● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao mais alto.
Porque isso poderia facilmente levar ao mau funcionamento.
● Confirme com instalação prefissional.
● Corte a fonte de alimentação antes das operações de instalação e remoção.
● Verifique se você cortou a energia para fins de segurança.
● Operação inadequada causou perdas, o fabricante não assume nenhuma responsabilidade.
Estamos comprometidos em promover a qualidade e a confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornar ineficaz, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
