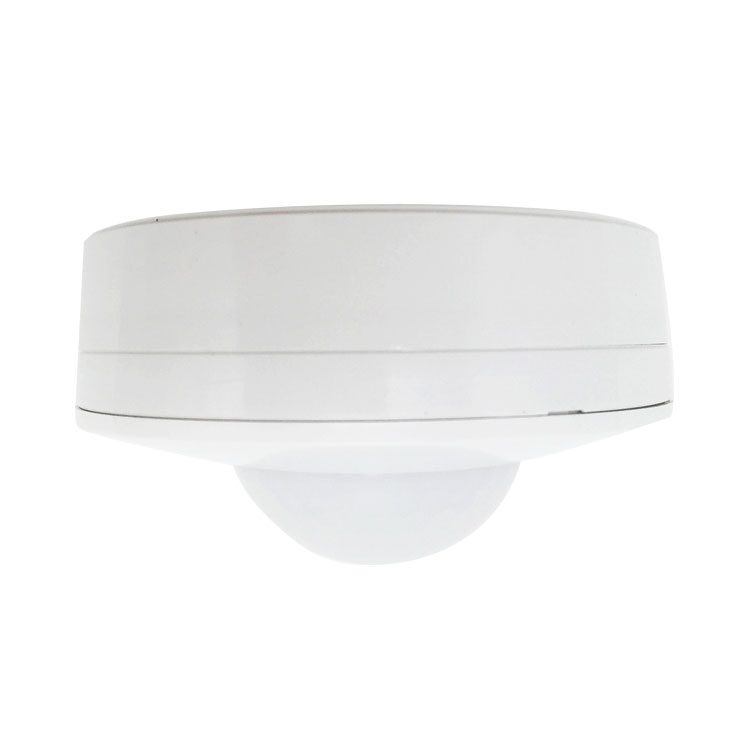

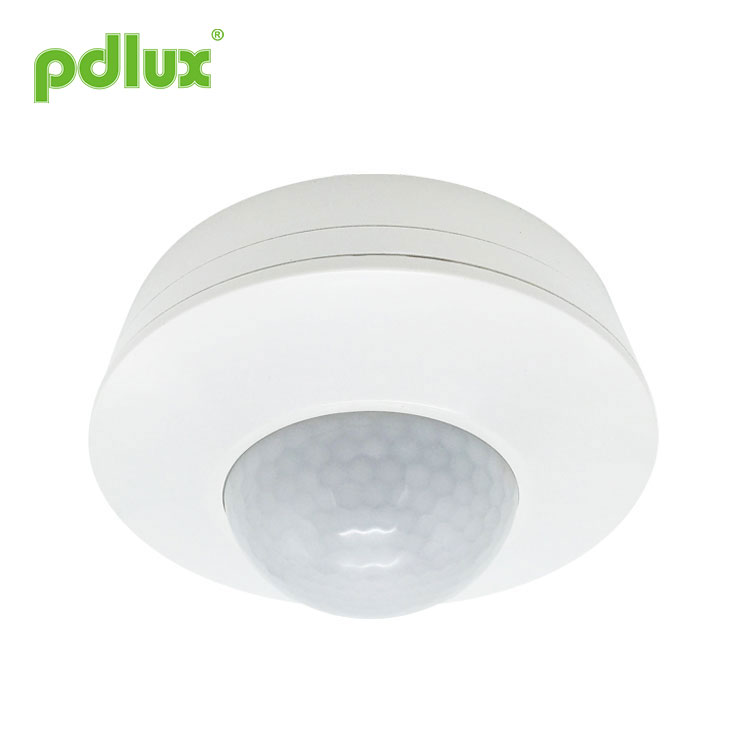

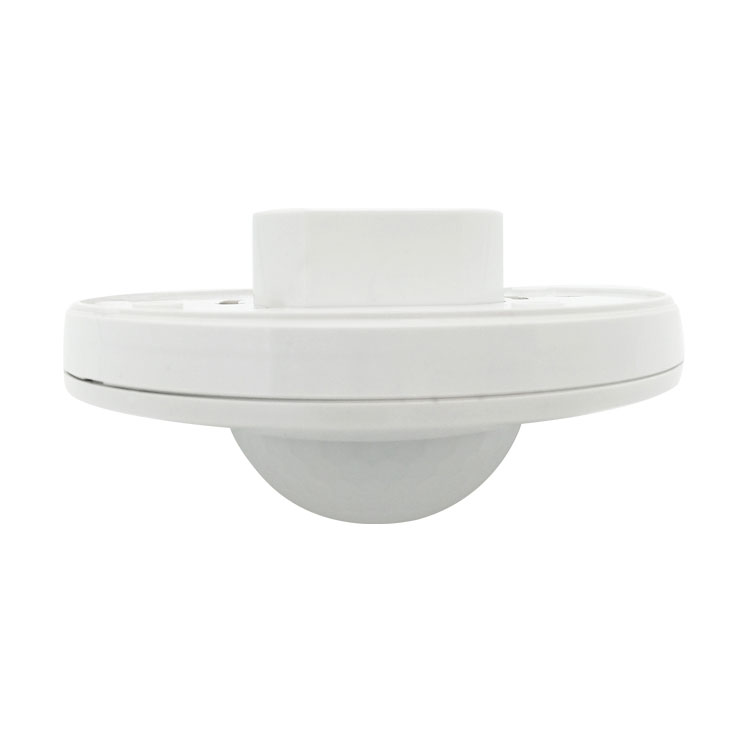

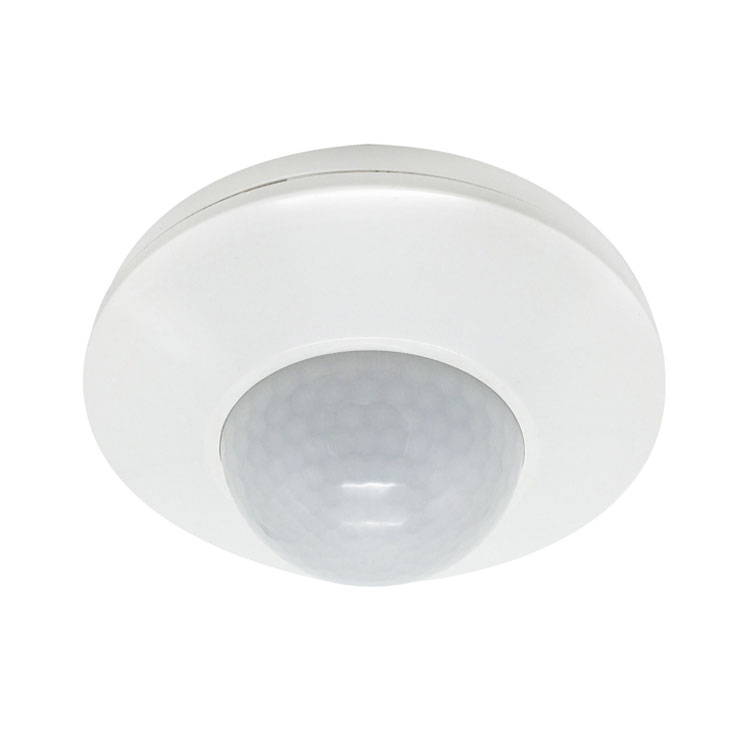

Interruptor do sensor de movimento PIR para luz LED
Como um fabricante profissional de interruptor de sensor de movimento PIR para luz LED, você pode ter a certeza de comprar interruptor de sensor de movimento PIR para luz LED de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.
Modelo:PD-PIR153
Enviar consulta
Resumo
O interruptor do sensor de movimento PIR para luz LED é um interruptor do sensor PIR, utiliza a energia infravermelha do ser humano como fonte de sinal de controle e determina se a luz precisa funcionar ou não, e controla a luz ligada e desligada automaticamente. arquivado e acionar o sensor para funcionar, a luz acende; quando se sai do campo de detecção e o tempo de configuração atinge, a luz se apaga. Pode detectar a iluminação da luz ambiente automaticamente e definir e ajustar o valor de acordo com a necessidade do fato. Por exemplo, a luz acenderá e funcionará quando a iluminação da luz ambiente estiver abaixo do valor definido. assim que exceder o valor de configuração, a luz irá parar de funcionar. A luz permanecerá acesa até que o retardo chegue quando o sensor for acionado. Uma vez detectado o sinal constante, o tempo será sobreposto e a luz ficará acesa constantemente. Pode ser instalado em ambientes internos, corredores e prédios públicos.
Especificações
|
Fonte de energia: 220-240 VCA Frequência de energia: 50Hz Carga nominal: 2.000 W máx.tungstênio 500W máx. fluorescente e LED Configuração de tempo: impulso, 10seg ~ 20min (ajuste manualmente/por controle remoto infravermelho) Faixa de detecção: 2-8m Máx. (raios.)(instalação no teto) (ajuste manualmente/por controle remoto infravermelho) Ângulo de detecção: 360o (instalação no teto) |
Controle de luz: <10LUX ~ 2000LUX (ajuste manualmente/por controle remoto infravermelho) Altura de instalação: 2 ~ 4m Nível de proteção: IP55 Consumo de energia: trabalhando 0,5W Sentir velocidade de movimento: 0,6 ~ 1,5 m/s Temperatura de trabalho: -10°C~+40°C Umidade de trabalho: <93% UR |
Função
Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); mas só pode funcionar no controle de luz inferior a 10lux quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.
Potenciômetro de controle de luz (LUX): gire o botão no sentido horário para aumentar seu valor; gire o botão no sentido anti-horário para diminuir seu valor.
Atraso do tempo de trabalho ajustável: a duração do tempo de atraso pode ser definida de acordo com as necessidades dos usuários por si mesmo, pode ser configurada em 10 segundos (rotação no sentido anti-horário após o retorno de chamada) para a faixa de rotação no sentido horário de 20 minutos (exatamente), para detectar o sinal móvel antes do final deste tempo será para o tempo, é recomendado ajustar a faixa de detecção ou teste de caminhada para escolher o tempo mais curto. Quando o botão de tempo para ajustar para o menor (∏), para o modo "impulso".
O atraso de tempo pode ser adicionado continuamente: quando receber o segundo sinal de indução após o primeiro, ele calculará o tempo mais uma vez no restante do primeiro atraso básico.
A distância de indução dos produtos é ajustável.
Produtos com controle remoto.
A instalação do produto suporta instalação incorporada e instalação normal com tampa de base.
Informações do sensor
| (1) Configuração de controle de luz | |
|
Quando a rotação no sentido anti-horário está no final, a iluminância de trabalho é de cerca de 10 LUX, e a iluminância de trabalho é de cerca de 2.000 LUX quando girada no sentido horário. Ao realizar um teste durante o dia ou ajustar a área de detecção, este botão deve ser girado totalmente no sentido anti-horário. |
| (2) Configuração de tempo | |
|
A rotação no sentido horário aumenta, a rotação no sentido anti-horário diminui. Ao ajustar ao máximo, o tempo de atraso é de 20 minutos. Quando ajustado para o mínimo (∏), é um modo de salto de flash. No modo flash jump, se você quiser ajustar para o modo de tempo curto, ajuste o botão no sentido horário uma vez e o indicador LED piscará três vezes. Recomenda-se selecionar o tempo mais curto ao ajustar o alcance de detecção ou teste de caminhada. Observação: Depois que a lâmpada for desligada, espere aproximadamente 3 segundos antes que ela possa detectar novamente. A luz só acenderá quando um sinal for detectado após esse tempo ter decorrido. |
|
Uso correto do ajuste de atraso: É usado para ajustar o tempo de atraso desde a iluminação do sensor até a extinção automática da luz após a detecção do movimento do corpo humano. Os usuários podem ajustar de acordo com as necessidades reais. Como os produtos de detecção infravermelha têm função de detecção contínua, em suma, o sensor detectará a qualquer momento antes do final do tempo de atraso, o sistema irá cronometrar novamente, desde que as pessoas estejam ativas na faixa de detecção, a luz não morrerá. Portanto, os usuários são aconselhados a reduzir o tempo de atraso tanto quanto possível para obter economia de energia.
|
|
| (1) Configuração da faixa de detecção (sensibilidade) | |
|
Quando o botão é girado no sentido horário, a distância de detecção aumenta e a distância de detecção diminui quando o botão é girado no sentido anti-horário. Quando a rotação no sentido anti-horário é concluída, a distância de detecção é a menor (um raio de quase 2 metros) e a distância de detecção é a mais longa quando girada no sentido horário (um raio de quase 8 metros). |
ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente! Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
|
Diagrama de fios de conexão Instalação de acordo com o diagrama de fiação fornecido (direita) Função lado R: acionando manualmente a função de indução.
Instrução de instalação |
|
Observação
Deve ser instalado por eletricista ou pessoa experiente.
Evite instalá-lo em objetos agitados.
Não deve haver obstáculos e objetos em movimento na frente da janela de detecção, afetando a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, como ar condicionado, aquecimento central, etc.
Considerando sua segurança, não abra a tampa ao encontrar o engate após a instalação.
Se houver diferença entre o produto e as instruções, consulte principalmente o produto.
Algum problema e maneira resolvida
A carga não funciona:
a. Verifique se a conexão de alimentação e carga está correta.
b. Verifique se a carga está boa.
c. Verifique se a lâmpada de exibição acelera sua velocidade após a detecção.
d. Verifique se a luz de trabalho corresponde ao controle de luz.
A sensibilidade é fraca:
a. Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento dos sinais.
b. Verifique se a temperatura ambiente está muito alta.
c. Verifique se a fonte dos sinais está nos campos de detecção.
d. Verifique se a altura de instalação corresponde à altura indicada nas instruções.
e. Verifique se a orientação do movimento está correta.
O sensor não consegue desligar a carga automaticamente:
a. Verifique se há sinais contínuos nos campos de detecção.
b. Verifique se a configuração de tempo está definida para o mais longo.
c. Verifique se a potência corresponde à instrução.
d. Verifique se a mudança de temperatura está obviamente próxima do sensor, como ar condicionado ou aquecimento central, etc.
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
