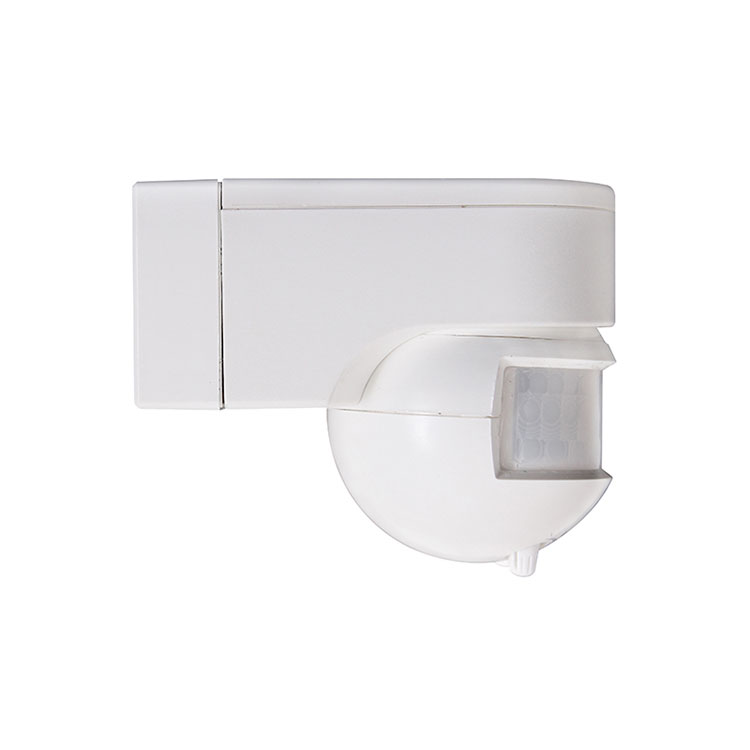

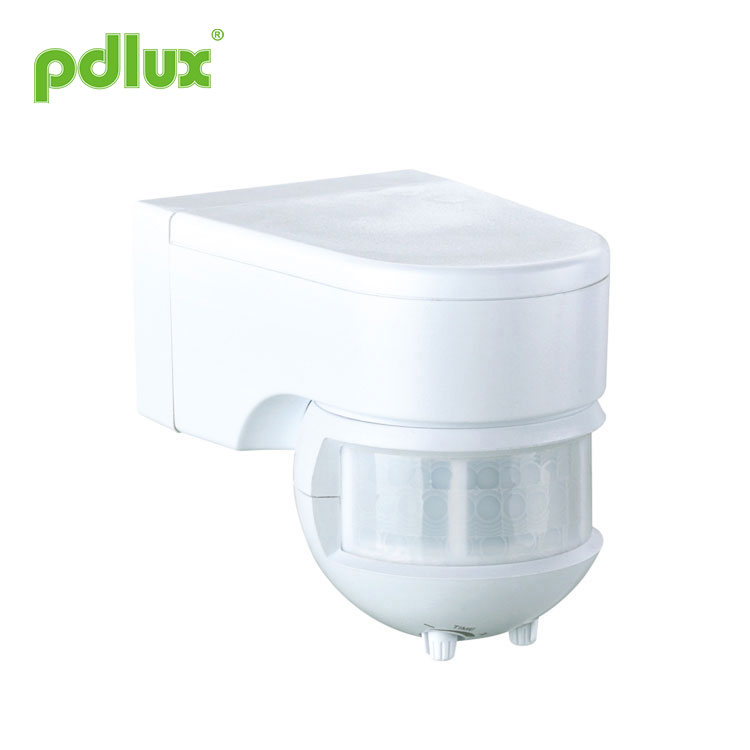

Sensor de movimento PIR

Como fabricante profissional, gostaríamos de fornecer a você um sensor de movimento PIR. E ofereceremos o melhor serviço pós-venda e entrega pontual.

Modelo:PD-PIR128/PD-PIR129

Enviar consulta

Instrução do sensor infravermelho PD-PIR128/PD-PIR129

INFORMAÇÃO DO PRODUTO
Este sensor adota detector de alta sensibilidade, tecnologia IC e SMD; utiliza a energia infravermelha do corpo humano como fonte de sinal de controle; quando se entra no campo de detecção, pode-se iniciar a carga controlada imediatamente; ele pode identificar dia e noite automaticamente; e reúne automatismo, comodidade, segurança, economia de energia e praticidade.

ESPECIFICAÇÕES

Fonte de alimentação: 100-130V/CA
220-240V/CA
Frequência de energia: 50/60Hz
Carga nominal: 800W máx.tungstênio (100-130V/AC)
Fluorescente máximo de 150 W (100-130 V/AC)
1200W máx.tungstênio (220-240V/AC)
Fluorescente máximo de 300 W (220-240 V/AC)
Controle de luz: <3LUX ~ luz do dia (ajustável)

Configuração de tempo: Min: 10seg Máx.:7min±1min
(ajustável)
Ângulo de detecção: 180°
Faixa de detecção: 12m máx.(<24°C)
Temperatura de trabalho: -10°C~+40°C
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s
Umidade de trabalho: <93% UR
Altura de instalação: 0,5 m ~ 3,5 m
Potência em espera: 0,45 W (estático 0,1 W)

INFORMAÇÕES DO SENSOR

FUNÇÃO
Campo de detecção: O alcance de detecção pode ser ajustado de acordo com a vontade do consumidor, mas a orientação do movimento no campo tem grande relação com a sensibilidade;

Pode identificar dia e noite automaticamente: seu controle de luz de trabalho pode ser ajustado, quando você o liga para a luz do dia, ele pode funcionar dia e noite. Se você ligá-lo para a noite, ele só poderá funcionar em circunstâncias inferiores a 10LUX.

A configuração de tempo é adicionada continuamente: ao receber o segundo sinal de indução após a primeira indução, ele recalculará o tempo a partir da segunda indução.

A configuração do tempo é ajustável: A configuração do tempo de trabalho pode ser ajustada de acordo com o desejo do cliente, o tempo mínimo é de 10 segundos, o máximo é de 7min±1min;

Indicação de sentido.

INSTALAÇÃO
1.Desligue a energia antes de instalar;
2. Desaperte a tampa inferior de fixação do parafuso, puxe o orifício de fiação, coloque o fio de alimentação e carga através da tampa inferior;
3.Fixe a tampa inferior com o parafuso de dilatabilidade na posição selecionada;
4.Conecte o fio de alimentação e carga na coluna de conexão do sensor de acordo com o diagrama de indicação;

5.Aperte o sensor na tampa inferior e aperte o parafuso, então você pode eletrificá-lo e testar.

DIAGRAMA DE FIO DE CONEXÃO
1. O fio azul, marrom e vermelho vem do sensor;
2. Conecte azul e marrom com alimentação;
3. Conecte azul e vermelho com carga.

ATENÇÕES PARA INSTALAÇÃO
Deixe que um eletricista ou pessoa experiente instale-o;
Os objetos de agitação não podem ser considerados como a base da instalação;
Não há obstáculos ou objetos agitados afetando a detecção na frente da janela de detecção;
Evite instalá-lo onde a temperatura do ar altere obviamente, por exemplo: Ar condicionado, aquecimento central etc;
Se você encontrar problemas após a instalação, para sua segurança, não abra a caixa pessoalmente.

TESTE

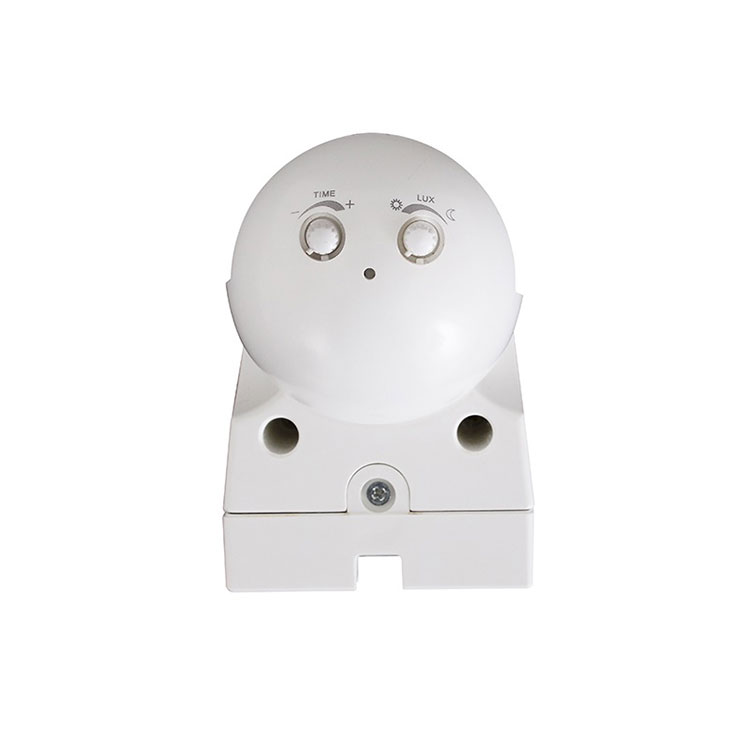

1.Gire o botão LUX no sentido anti-horário até o final (sol); gire o botão TIME até o final (-) no sentido anti-horário.
2.Ligue a energia, após 60 segundos ela entra no estado de funcionamento estável;
3,5 a 10 segundos depois que a carga parar de funcionar, detecte-a uma vez, a carga deverá funcionar e o LED de detecção acenderá. Após 10 segundos, a carga parará de funcionar.
4. Durante o dia, se girar o botão LUX no sentido horário até o final (lua), sinta, o sensor não funcionará. Com a cobertura opaca da janela de detecção de luz, sinta-a, o sensor funcionará;
5.Se acima estiver normal, você pode ajustar o botão LUX e TIME de acordo com sua necessidade e usá-lo;
Nota: sinta-o novamente pelo menos 1 a 2 segundos depois que a carga parar de funcionar, a carga funcionará novamente.

PROBLEMAS E RESOLVE
① A carga não funciona
a. Verifique se a conexão da alimentação e da carga está correta.
b. Verifique se a carga está boa.
c. Verifique se a luz de trabalho definida corresponde ao controle de luz.

② A sensibilidade é fraca
a. Verifique se há obstrução na frente da janela de detecção que afete a recepção de sinais.
b. Verifique se a temperatura ambiente está muito alta;(quanto maior a temperatura ambiente, pior é a sensibilidade de detecção do sensor, quando sai de fábrica, a especificação é o valor quando a temperatura ambiente é 24°C)
c. Verifique se a fonte do sinal de indução está no campo de detecção.
d. Verifique se a altura de instalação está dentro da faixa de instruções.
e. Verifique se a orientação do movimento está correta.

③ O sensor não pode desligar a carga automaticamente
a. Verifique se há sinal de indução contínuo, como objeto de aquecimento em movimento (móvel, etc.) e corrente de ar quente no campo de detecção.
b. Verifique se a configuração do tempo está definida para o máximo.
c. Verifique se a potência corresponde à instrução exigida.
d. Verifique se a mudança de temperatura é evidente perto do sensor (por exemplo ar condicionado, aquecimento central, etc.).

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.

Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
