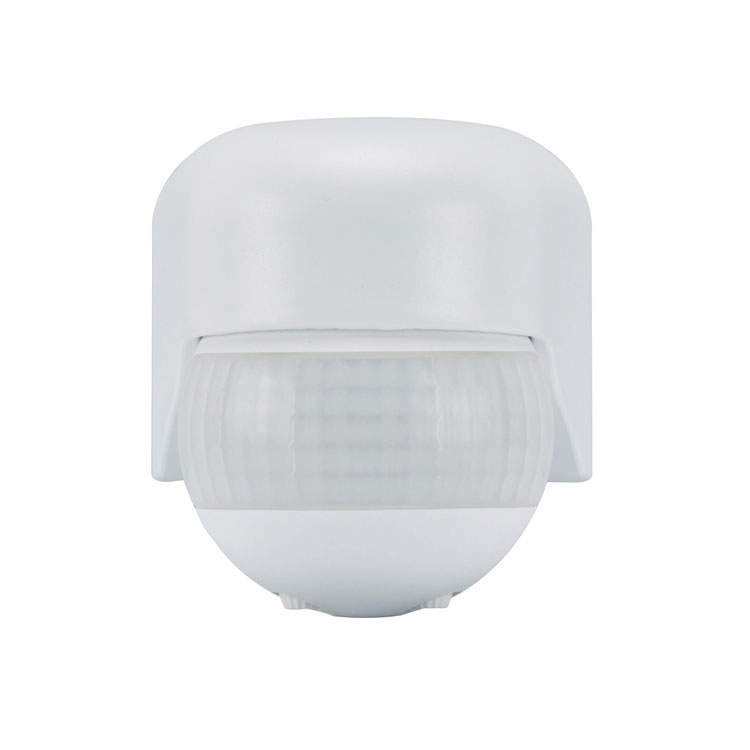

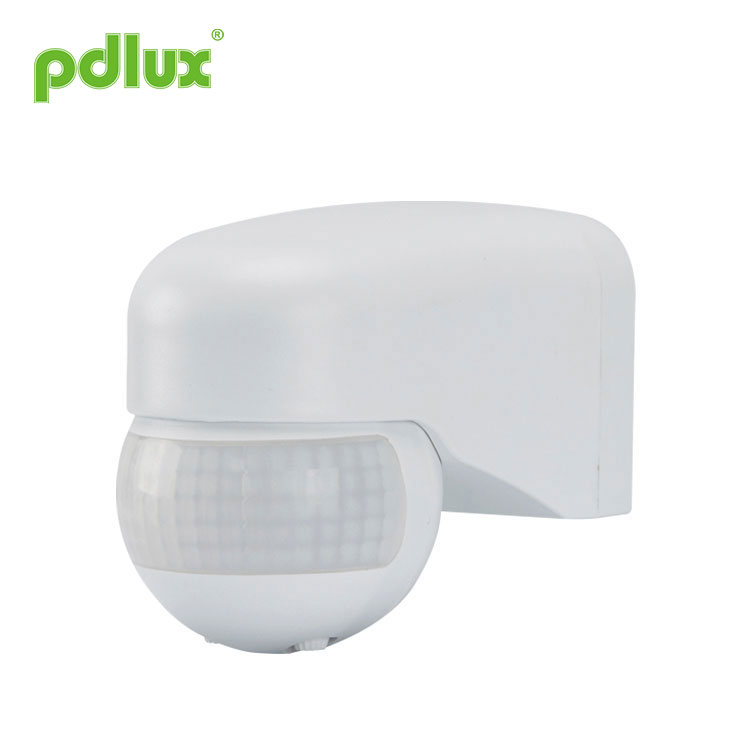

Interruptor detector de sensor de movimento PIR

A seguir, é apresentada uma introdução ao interruptor detector de sensor de movimento PIR. Espero ajudá-lo a entender melhor o interruptor detector de sensor de movimento PIR.

Modelo:PD-PIR155

Enviar consulta

Instrução do sensor infravermelho PD-PIR155

IP65

Resumo
Este interruptor detector de sensor de movimento PIR é um produto de sensor inteligente piroelétrico infravermelho controlado digitalmente avançado. Ele usa o MCU para calcular com precisão as informações do interruptor e controla com precisão o relé a ser ligado no ponto zero da onda senoidal, de modo que cada carga está ativado. No ponto zero da onda senoidal, evita-se o problema de corrente de irrupção causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.Devido à diversificação das cargas elétricas atuais, especialmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com diferentes capacitâncias. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e pequena corrente de carga.

Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.

Este produto possui uma versão de fonte de alimentação chaveada e uma versão redutora de capacitor. A versão da fonte de alimentação chaveada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em espera de <0,5W. Em princípio, a versão redutora capacitiva só pode ter uma única tensão e o consumo de energia em espera é> 0,7 W. Você deve considerar isso ao escolher um produto.

Especificações

Fonte de alimentação: 220-240 VCA, 50 Hz/60 Hz
100-130 VCA, 50 Hz/60 Hz
Todas as cargas: 1200 W máx. (220-240 VCA)
800 W máx. (100-130 VCA)
Configuração de tempo: 12seg-12min (ajustável)
Controle de luz: <10LUX-2000LUX (ajustável)

Faixa de detecção (22°C): 10m Máx.
Ângulo de detecção: 180º
Altura de instalação: 1,8-2,5m
Temperatura de trabalho: -10°C-+40°C
Umidade de trabalho: <93% UR
Sentir velocidade de movimento: 0,6-1,5 m/s

Função
Ajuste LUX:
LUX refere-se à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja que o sensor coloque na indução. Escolha o hábito que mais combina com você.

Algumas das opções da solução 20LUX devem ser destacadas. Alguns escolhem a iluminação ambiente 50LUX como iluminação indutiva, e alguns optam por iluminação indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.

Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo após o sensor detectar a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.

Informações do sensor

	(1)Configuração de controle de luz Pode ser definido na faixa de <10~2000 LUX. Para girar o botão totalmente no sentido horário é cerca de 10 lux, totalmente anti-horário é cerca de 2.000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.
	(2) Configuração de tempo Pode ser definido de 12 segundos (girar totalmente no sentido anti-horário) a 12 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada.

OBSERVAÇÃO:Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente.

É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.

Diagrama de conexão -fio

I. Conecte a linha de acordo com a figura à direita.

N – azul
L – marrom
L’ – vermelho (seja do sensor infravermelho)
conecte azul e marrom com energia
conecte azul e vermelho com carga.

Instalação
1、Desligue a energia;
2、Desparafuse o prego na parte inferior. Abra o orifício do fio. O fio de alimentação e o fio de carga estão perfurados na parte inferior;
3、A parte inferior é fixada na posição selecionada com o parafuso inflado;
4、Conecte a alimentação e a carga com a coluna do fio de conexão de acordo com o diagrama de esboço;
5、O sensor é fixado na parte inferior, parafuse o prego e conecte a alimentação. Então você pode testá-lo.

Teste
1. Após a instalação, gire o botão de controle de luz (1) no sentido anti-horário até o valor máximo. gire no sentido anti-horário o botão de tempo (2) até o fim antes de ligar a energia.

2.A conexão de energia, a carga começará a funcionar, 30 segundos frequentemente após o modo de indução normal.

3. Uma vez detectada, a carga funciona e o indicador acende e para de funcionar 12 segundos depois, quando não há sinal contínuo detectado. E se o sinal for detectado 3 segundos depois, a carga deve começar a funcionar e o indicador acender e parar de funcionar 12 segundos depois, quando não há sinal contínuo detectado.

4. Gire o botão LUX no sentido anti-horário até o mínimo. Se for testado sob circunstâncias acima de 10LUX, a carga não deve funcionar após a carga de indução parar de funcionar; mas se você cobrir a janela de detecção com objetos opacos (toalha etc.), a carga funciona. Na condição de não haver sinais de indução, a carga deve parar de funcionar em 12 segundos.

Notas
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

Observação
1. Mantenha o sensor voltado para a área onde os humanos normalmente se movem.
2. Mantenha a face do sensor voltada para a posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3. Se detectar o sinal novamente dentro do atraso de tempo, o atraso de tempo será ultrapassado.
4. Botão LUX: a luminância das condições de trabalho. Quando o botão muda para “+”, significa que pode detectar o dia todo, quando o botão muda para “-”, só funcionará abaixo da luminância <10 LUX.
5. Botão TIME:É um período em que a luz acende lentamente sem qualquer sinal gradualmente, até sair do trabalho.

Algum problema e maneira resolvida
A carga não funciona:
a: Verifique a potência e a carga.
b: Se a carga for boa.
c: Verifique se a luz de trabalho corresponde à luz ambiente.

A sensibilidade é fraca:
a: Verifique se na frente da janela de detecção há impedimento desse efeito para receber os sinais.
b: Verifique se a temperatura ambiente está muito alta.
c: Verifique se a fonte dos sinais está nos campos de detecção.
d: Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a: Se houver sinal contínuo nos campos de detecção.
b: Se o atraso de tempo for definido como o mais longo.
c: Se a potência corresponder à instrução.
d: Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem prévio aviso!
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
