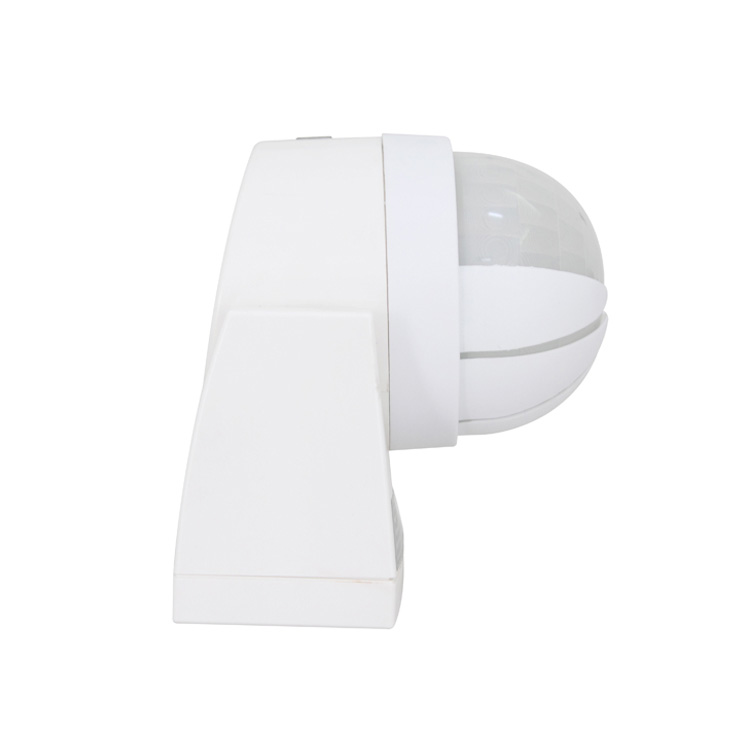

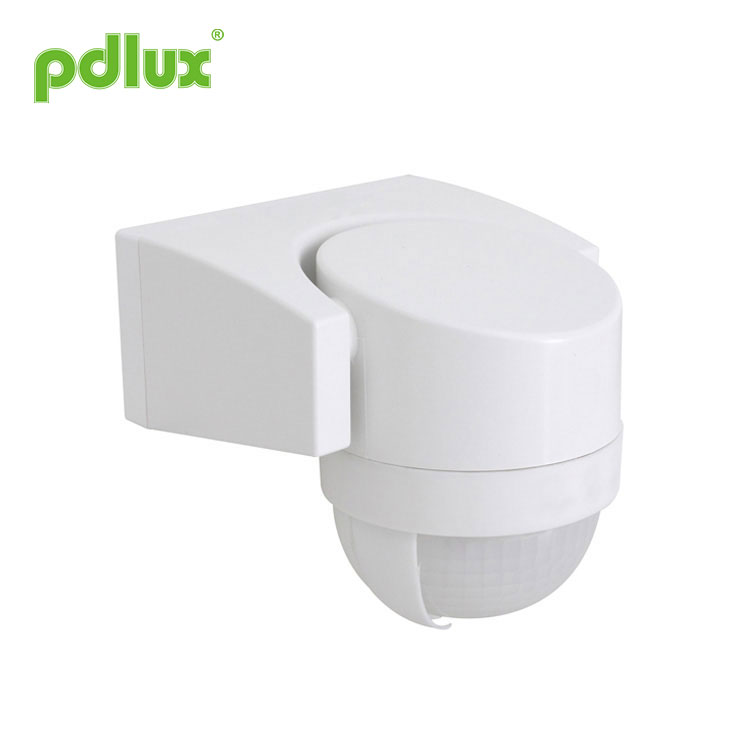

Interruptor de luz do sensor de movimento de proximidade PIR
Como um fabricante profissional de interruptor de luz com sensor de movimento de proximidade PIR, você pode ter a certeza de comprar o interruptor de luz com sensor de movimento de proximidade PIR de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.
Modelo:PD-PIR105-Z
Enviar consulta
Interruptor de luz do sensor de movimento de proximidade PIR
Este produto é um produto avançado de sensor piroelétrico infravermelho controlado digitalmente. Este produto usa um sensor de alta resolução que tem quase o dobro da sensibilidade de um único sensor tradicional. ser ligado no ponto zero da onda senoidal, para que cada carga seja ligada. No ponto zero da onda senoidal, evita-se o problema de corrente de irrupção causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.
Devido à diversificação das cargas elétricas atuais, principalmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com capacitâncias diferentes. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e corrente de carga pequena.
Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.
Este produto possui uma versão de fonte de alimentação chaveada e uma versão redutora de capacitor. A versão da fonte de alimentação chaveada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em espera de <0,5W. Em princípio, a versão redutora capacitiva só pode ter uma única tensão e o consumo de energia em espera é> 0,7 W. Você deve considerar isso ao escolher um produto.
Especificações
Informações do sensor
Função
Ajuste LUX:
LUX refere-se à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja que o sensor coloque na indução. Escolha o hábito que mais combina com você.
Algumas das opções da solução 20LUX devem ser destacadas. Alguns escolhem a iluminação ambiente 50LUX como iluminação indutiva, e alguns optam por iluminação indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.
Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo após o sensor detectar a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.
Instalação (veja o diagrama a seguir)
Antes de instalar desligue a energia;
Desaperte o parafuso da base e instale a base na posição necessária com dilatadores e parafusos;
De acordo com a figura do fio de conexão, conecte o fio de alimentação e o fio de carga na coluna da linha de conexão no sensor;
Fixe o corpo do sensor na tampa inferior;
Abotoe a tampa superior do sensor e aperte o parafuso da base.
Gire o botão Lux no sentido horário até o máximo (☼); O botão Time no sentido anti-horário para min(-) e o botão Sens no sentido horário para max(+).
Ligue a alimentação, o LED fica verde e cerca de 30 segundos depois o sensor está em estado de funcionamento estável;
Quando a carga for extinta pela primeira vez, faça sentido novamente após 5 segundos, a carga deve funcionar, o LED fica laranja. E sob nenhuma condição de sentido, o LED volta a verde, a carga deve parar de funcionar após cerca de 10 segundos;
Se girar o botão Lux no sentido anti-horário para min( ) e testá-lo na luz ambiente além de 10LUX, após a carga parar de funcionar, sinta que a carga não deve funcionar; com um objeto opaco (por exemplo, toalha, etc) cubra a janela de detecção, a carga deve funcionar, sem nenhuma condição de detecção, é normal que a carga pare de funcionar dentro de cerca de 10 segundos.
Atenções para instalação
Deixe que um eletricista ou pessoa experiente instale;
Não considere o objeto de agitação como base de instalação.
Na frente da janela de detecção não deve haver nenhuma obstrução ou objeto em movimento que possa efetuar sua detecção;
Não instale onde a corrente de ar muda obviamente; por exemplo: ar condicionado e aquecedor de ar.
Alguns problemas e soluções
A carga não funciona:
• Verifique se a conexão da alimentação e da carga está correta ou não.
• Verifique se a carga está boa ou não.
• Verifique se a luz de trabalho que você configurou está de acordo com a luz ambiente ou não.
A sensibilidade é muito baixa:
• Verifique se em frente à janela de detecção há obstrução para efetuar ou não a recepção do sinal do sensor;
• Verifique se a temperatura ambiente está muito alta ou não.
• Verifique se o sinal de detecção está ou não no campo de detecção.
• Verifique se a altura de instalação está dentro da faixa exigida pelas instruções ou não.
• Verifique se a orientação do movimento está correta ou não.
O sensor não consegue desligar a carga automaticamente:
• Se existe ou não um sinal de detecção contínuo no campo de detecção.
• Se a configuração do tempo está definida no máximo ou não.
• Se a alimentação está de acordo com as exigências das instruções ou não.
• Se a temperatura do ar perto do sensor muda obviamente, por exemplo, condição do ar, aquecedor de ar, etc.
● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo. Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
Instrução do sensor de movimento infravermelho PD-PIR105-Z
Este produto é um produto avançado de sensor piroelétrico infravermelho controlado digitalmente. Este produto usa um sensor de alta resolução que tem quase o dobro da sensibilidade de um único sensor tradicional. ser ligado no ponto zero da onda senoidal, para que cada carga seja ligada. No ponto zero da onda senoidal, evita-se o problema de corrente de irrupção causado pelo modo de controle convencional quando a alta tensão da onda senoidal é ligada, especialmente o grande relé de dano de corrente gerado pelo capacitor de grande capacidade sob o impacto do alto tensão sob a carga.
Devido à diversificação das cargas elétricas atuais, principalmente lâmpadas LED, lâmpadas economizadoras de energia e lâmpadas fluorescentes, todas possuem capacitores com capacitâncias diferentes. Isto é um desastre para os relés. Às vezes, uma lâmpada LED de 50W pode gerar correntes de surto de 80 a 120A. O relé comum de 10A pode suportar apenas 3 vezes a corrente de partida e é provável que o relé quebre em alguns dias ou várias vezes. É por isso que o sensor convencional do mercado tem vida curta e corrente de carga pequena.
Para superar este problema, este produto adota cálculo de precisão digital avançado para ligar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, aumentando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de médio e alto padrão. Embora o custo seja aumentado em comparação com a versão convencional, a confiabilidade e a vida útil do produto aumentam bastante. Este produto equivale a escolher tranquilidade e segurança.
Este produto possui uma versão de fonte de alimentação chaveada e uma versão redutora de capacitor. A versão da fonte de alimentação chaveada tem uma tensão de trabalho de até 100V-277V e um consumo de energia em espera de <0,5W. Em princípio, a versão redutora capacitiva só pode ter uma única tensão e o consumo de energia em espera é> 0,7 W. Você deve considerar isso ao escolher um produto.
Especificações
|
Fonte de alimentação: 220-240 VCA, 50 Hz/60 Hz 100-130 VCA, 50 Hz/60 Hz Todas as cargas: 1200 W (220-240 VCA) 800 W （100-130 VCA） Configuração de tempo: 10seg-12min (ajustável) Faixa de detecção (22°）:15m máx. |
Ângulo de detecção: 120° Controle de luz: <10LUX ~ luz do dia (ajustável) Temperatura de trabalho: -10~+40℃ Umidade de trabalho: <93% UR Altura de instalação: 1,8 m ~ 2,5 m Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s |
Informações do sensor
Função
Ajuste LUX:
LUX refere-se à iluminância do ambiente. Ajustar o botão de ajuste LUX permite que você escolha qual iluminância deseja que o sensor coloque na indução. Escolha o hábito que mais combina com você.
Algumas das opções da solução 20LUX devem ser destacadas. Alguns escolhem a iluminação ambiente 50LUX como iluminação indutiva, e alguns optam por iluminação indutiva a qualquer momento, desde que o botão de ajuste LUX esteja ajustado ao máximo.
Ajuste de tempo:
O botão de ajuste de tempo é usado para ajustar o tempo após o sensor detectar a luz, e o usuário pode selecionar razoavelmente o tempo de atraso após a indução.
Instalação (veja o diagrama a seguir)
Antes de instalar desligue a energia;
Desaperte o parafuso da base e instale a base na posição necessária com dilatadores e parafusos;
De acordo com a figura do fio de conexão, conecte o fio de alimentação e o fio de carga na coluna da linha de conexão no sensor;
Fixe o corpo do sensor na tampa inferior;
Abotoe a tampa superior do sensor e aperte o parafuso da base.
Gire o botão Lux no sentido horário até o máximo (☼); O botão Time no sentido anti-horário para min(-) e o botão Sens no sentido horário para max(+).
Ligue a alimentação, o LED fica verde e cerca de 30 segundos depois o sensor está em estado de funcionamento estável;
Quando a carga for extinta pela primeira vez, faça sentido novamente após 5 segundos, a carga deve funcionar, o LED fica laranja. E sob nenhuma condição de sentido, o LED volta a verde, a carga deve parar de funcionar após cerca de 10 segundos;
Se girar o botão Lux no sentido anti-horário para min( ) e testá-lo na luz ambiente além de 10LUX, após a carga parar de funcionar, sinta que a carga não deve funcionar; com um objeto opaco (por exemplo, toalha, etc) cubra a janela de detecção, a carga deve funcionar, sem nenhuma condição de detecção, é normal que a carga pare de funcionar dentro de cerca de 10 segundos.
|
ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente! Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. |
 |
Atenções para instalação
Deixe que um eletricista ou pessoa experiente instale;
Não considere o objeto de agitação como base de instalação.
Na frente da janela de detecção não deve haver nenhuma obstrução ou objeto em movimento que possa efetuar sua detecção;
Não instale onde a corrente de ar muda obviamente; por exemplo: ar condicionado e aquecedor de ar.
Alguns problemas e soluções
A carga não funciona:
• Verifique se a conexão da alimentação e da carga está correta ou não.
• Verifique se a carga está boa ou não.
• Verifique se a luz de trabalho que você configurou está de acordo com a luz ambiente ou não.
A sensibilidade é muito baixa:
• Verifique se em frente à janela de detecção há obstrução para efetuar ou não a recepção do sinal do sensor;
• Verifique se a temperatura ambiente está muito alta ou não.
• Verifique se o sinal de detecção está ou não no campo de detecção.
• Verifique se a altura de instalação está dentro da faixa exigida pelas instruções ou não.
• Verifique se a orientação do movimento está correta ou não.
O sensor não consegue desligar a carga automaticamente:
• Se existe ou não um sinal de detecção contínuo no campo de detecção.
• Se a configuração do tempo está definida no máximo ou não.
• Se a alimentação está de acordo com as exigências das instruções ou não.
• Se a temperatura do ar perto do sensor muda obviamente, por exemplo, condição do ar, aquecedor de ar, etc.
● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo. Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
