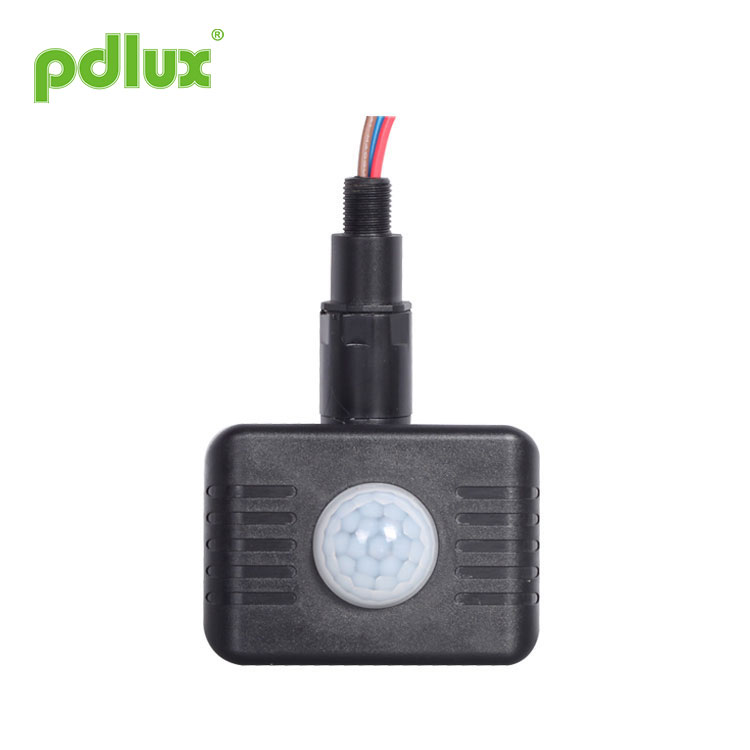

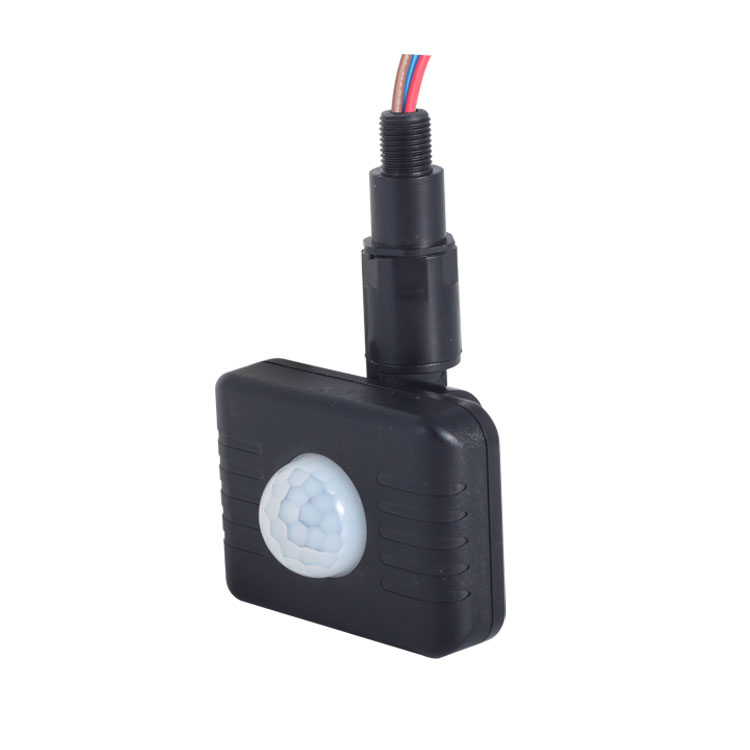

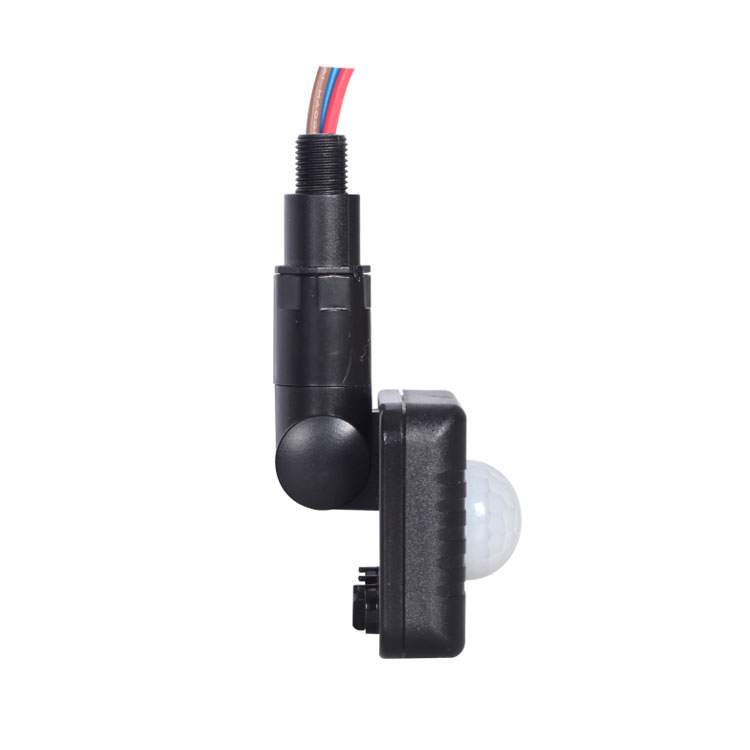

Modelo:PD-PIR157
Enviar consulta
Instrução do sensor infravermelho PD-PIR157
Resumo
O produto é um interruptor de inteligência piroelétrica PIR, utiliza a energia infravermelha do ser humano como fonte de sinal de controle e determina a luz necessária para funcionar ou não, e controla a luz ligada e desligada automaticamente. para trabalhar, a luz acende; quando se sai do campo de detecção e o tempo de configuração atinge, a luz se apaga. Pode detectar a iluminação da luz ambiente automaticamente e definir e ajustar o valor de acordo com a necessidade do fato. a iluminação da luz ambiente está abaixo do valor definido. assim que exceder o valor de configuração, a luz irá parar de funcionar.
Especificações
|
Fonte de alimentação: 100-240 VCA, 50/60 Hz Carga nominal: 0,5A máx. (qualquer carga) Potência em espera:<0,2W Configuração de tempo: 8s-9min (ajuste) Controle de luz: <10LUX->300LUX (Ajuste) Velocidade de movimento de detecção: 0,6-1,5 m/s Ângulo de detecção: 120° |
Faixa de detecção: 2-10m (24°C) （Instalação na parede） Temperatura de trabalho: -10~+40°C Umidade de trabalho: ≤95% UR Altura de instalação: 1,8 m ~ 2,5 m (instalação na parede) Cor do produto:Preto/Branco IP：44 |
Função
Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx); mas só pode funcionar no controle de luz inferior a 10lux quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.
O atraso de tempo pode ser adicionado continuamente: quando receber o segundo sinal de indução após o primeiro, ele calculará o tempo mais uma vez no restante do primeiro atraso básico.
Pode ser definido na faixa de 10~>300 LUX. Para girar o botão totalmente no sentido horário é de cerca de 10 lux, totalmente no sentido anti-horário é de cerca de 300 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.
Pode ser definido de 8 segundos (girar totalmente no sentido anti-horário) a 9 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada.
Sensorando informações
O nome de cada parte
Maneira de configuração: potenciômetro
 |
(1) Configuração de atraso de tempo Pode ser definido de 8 segundos (girar totalmente no sentido anti-horário) a 9 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da faixa de detecção e realização do teste de caminhada.
OBSERVAÇÃO:Quando a luz estiver desligada automaticamente, levará 3 segundos até que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado posteriormente a luz poderá ser ligada automaticamente. |
 |
(2) Configuração da faixa de detecção Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. É de 2 a 4 m quando gira para mini e é de 10 m quando gira para máximo. |
 |
(3)Configuração de controle de luz Pode ser definido na faixa de 10~>300 LUX. Para girar o botão totalmente no sentido horário é de cerca de 10 lux, totalmente no sentido anti-horário é de cerca de 300 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário. |
Instalação
|
I.Conecte a linha de acordo com a figura à direita. N-Azul L-Marrom L’-Red（seja do sensor infravermelho） Conecte marrom e azul com energia; Conecte vermelho e azul com carga, a cor do chumbo pode ser alterada de acordo com os requisitos de diferentes países.
II. 1. Desparafuse o parafuso da tampa da caixa de junção da lâmpada; |
 |
Teste
1. Botão de ajuste de tempo (TEMPO): O usuário pode selecionar o tempo de atraso de acordo com a necessidade, geralmente na instalação de medição, o botão de ajuste de tempo (TEMPO) ao mínimo, para que a inspeção da instalação seja rápida e fácil. Após a instalação pode ser de 8 segundos a 9 minutos ± 2 minutos, tempo de apagamento de luzes selecionado arbitrariamente, defina o tempo e confirme o tempo de teste, a cabeça do sensor deve estar o mais baixa possível, para não mover a frente do sinal do sensor, resultando no tempo definido não é quase;
2. Botão de ajuste de iluminação (LUX): O usuário pode utilizar este botão para selecionar em que tipo de luz ambiente (diurna a noturna), o sensor insere o valor de iluminação automática por indução.
Normalmente 3LUX é mostrado como noturno, 100LUX ~ 2000LUX deve ser o valor diurno. Portanto, na primeira configuração, o usuário pode ajustar o botão LUX de acordo com sua necessidade;
3. Botão de ajuste de sensibilidade SENS (botão de ajuste de distância de detecção): A distância máxima de detecção do sensor é a distância máxima de 10 metros quando a temperatura ambiente é de 24 ℃. Se a temperatura ambiente for muito alta, a distância de detecção será reduzida.
Alta sensibilidade no inverno e baixa sensibilidade no verão, o usuário pode ajustar o botão SENS de acordo com o tamanho da área para fazer com que o sensor detecte automaticamente a distância exigida pelo usuário.
ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, por favor, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o movimento errado pelo vento soprar folhas e cortinas, pequenos animais e movimentos errados por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
Atenção:ao testá-lo durante o dia, você deve ajustar o botão LUX para a posição, caso contrário o
o sensor não induzirá a lâmpada acesa!
Atenções especiais
1. Evite instalar a unidade sobre um objeto oscilante, por exemplo, uma árvore, etc., pois a oscilação fará com que o sensor entre em indução; falsamente e acenda a lâmpada.
2. Evite instalar a unidade onde a luz solar esteja diretamente exposta.
3. Não instale a unidade onde chove muito. Porque a sensibilidade da indução diminuirá onde houver muita chuva.
4. Não coloque a unidade voltada para a via pública, pois a pessoa que se desloca na via pública e o gás em alta temperatura também provavelmente acendem a lâmpada.
5. A sensibilidade da unidade é muito alta ao movimento amplo do corpo humano, mas é muito baixa ao movimento frontal. Portanto, ao instalá-lo, você deve selecionar uma posição em que um objeto em movimento possa se mover em largura com o sensor, para que o sensor funcione de maneira confiável.
Algum problema e maneira resolvida
1、A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde ao controle de luz.
2、A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.
3、O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
d: Verifique se a temperatura próxima ao sensor muda obviamente, como ar condicionado ou aquecimento central, etc.
● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo.
Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
