Modelo:PD-PIR125B

Enviar consulta

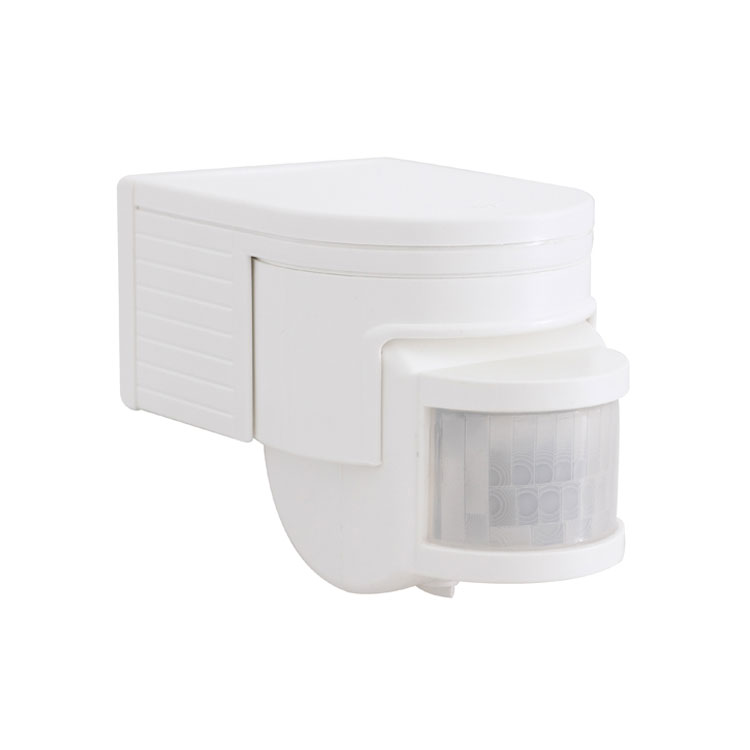

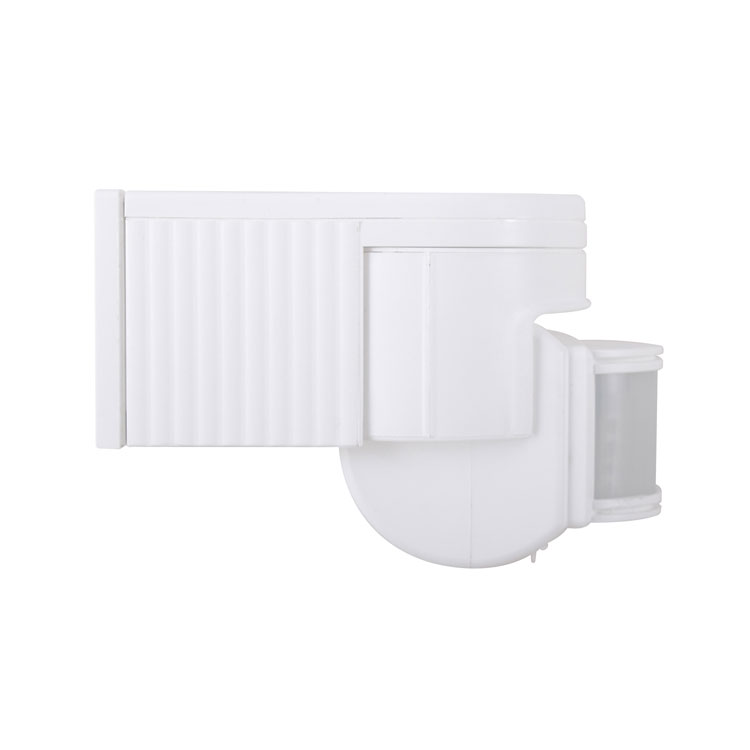

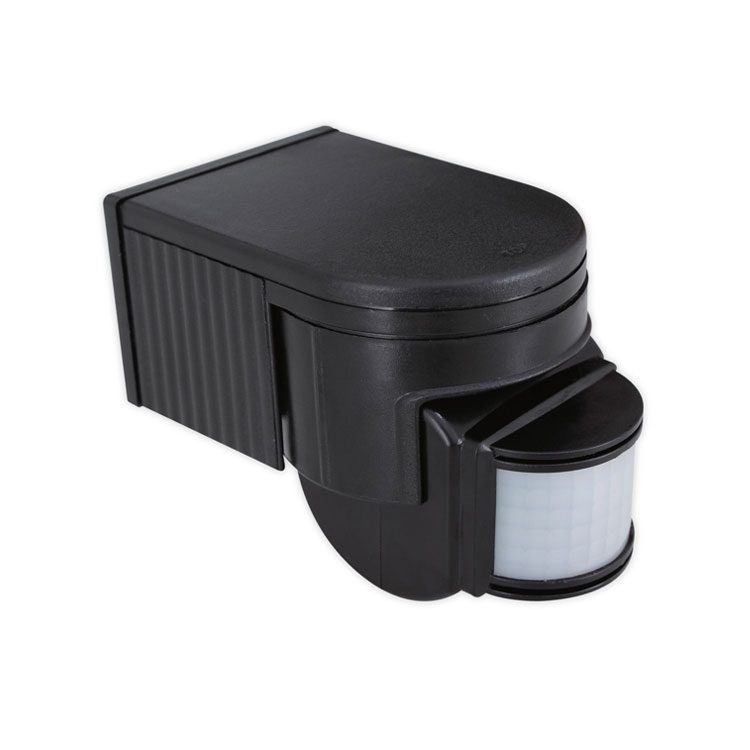

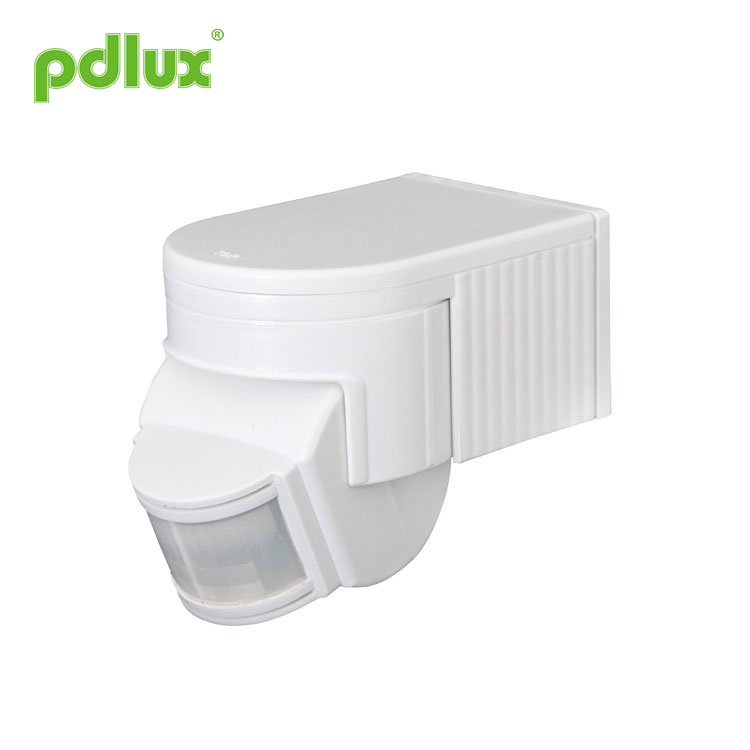

Instrução do sensor infravermelho PD-PIR125B

INFORMAÇÃO DO PRODUTO
O Sensor PIR é um novo interruptor de economia de energia; adota bom detector de sensibilidade, circuito integrado e SMT. Reúne funções de automatismo, comodidade, segurança, economia de energia e praticidade. O amplo campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ao entrar no campo de detecção, pode-se iniciar a carga imediatamente e identificar automaticamente dia e noite; Sua instalação é muito conveniente e seu uso é muito amplo. Possui funções de indicação de energia e indicação de detecção.

ESPECIFICAÇÕES
Fonte de alimentação: 100-130V/CA
220-240V/CA
Frequência de energia: 50/60Hz
Carga nominal:
800W máx.tungstênio (100-130V/AC)
Fluorescente máximo de 200 W (100-130 V/AC)
1200W máx.tungstênio (220-240V/AC)
Fluorescente máximo de 300 W (220-240 V/AC)

Configuração de tempo: min: 8seg±3seg máx.:7min±2min (ajustável)
Controle de luz: <3LUX ~ 2000LUX (ajustável)
Faixa de detecção: 12m máx.(<24°C)
Ângulo de detecção: 180° 140°
Altura de instalação: >1,8m~3,5m
Temperatura de trabalho: -10°C~40°C
Umidade de trabalho: <93% UR
Consumo de energia: 0,45 W (estático 0,1 W)
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s

INFORMAÇÕES DO SENSOR

FUNÇÃO
Campo de detecção: o campo de detecção (ver diagrama a seguir) é composto por campos de serviço para cima e para baixo, esquerdo e direito, podendo ser selecionado de acordo com a vontade do consumidor. a orientação do movimento tem grande relação com a sensibilidade;

Pode identificar dia e noite: O consumidor pode ajustar o controle da luz de trabalho. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx.). Pode funcionar no controle de luz inferior a 3LUX quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste;
Indicação de energia e detecção: A lâmpada indicadora pode piscar uma vez a cada 4 segundos após ligar a energia. Ele pode piscar 2 vezes a cada 1 segundo após receber os sinais. Ao mesmo tempo, pode mostrar ao sensor as condições normais de detecção e potência;

A configuração de tempo é adicionada continuamente: Quando recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez no básico do primeiro descanso de configuração de tempo; (Definir tempo)

A configuração do tempo é ajustável. Pode ser definido de acordo com o desejo do consumidor. O tempo mínimo é 8seg±3seg. O máximo é 7min±2min;

INSTALAÇÃO (VEJA O DIAGRAMA A SEGUIR)
Desligue a energia;

Desparafuse o prego na parte inferior. Abra o orifício do fio. O fio de alimentação e o fio de carga estão perfurados na parte inferior;

Fixe o fundo na posição selecionada com o parafuso inflado;

Conecte a potência e a carga com a coluna de fios de conexão de acordo com o diagrama de esboço;

Fixe o sensor na parte inferior, aparafuse o prego e ligue a energia.
Então você pode testar.

Gire o botão de controle de luz no sentido horário no máximo (sol), gire o botão de tempo no sentido horário no mínimo;

Quando você liga a energia, a carga não funciona e a lâmpada indicadora pisca uma vez a cada 4 segundos. Após 5 ~ 10 segundos, a carga funciona e a lâmpada indicadora pisca duas vezes a cada 1 segundo. Sob condições sem sinal de indução, a carga deve parar de funcionar dentro de 5 ~ 30 segundos, a lâmpada indicadora deve piscar uma vez a cada 4 segundos;

Depois que o primeiro for lançado, faça sentido novamente após 5 a 10 segundos. A carga deve funcionar e o inda velocidade do flash de ignição é duas vezes a cada 1 segundo.

A carga deve parar de funcionar dentro de 5 a 15 segundos;

Gire o botão de controle da luz no sentido anti-horário no mínimo. Se for ajustado para menos de 3LUX, a carga do indutor não deverá funcionar após a carga parar de funcionar. Se você cobrir a janela de detecção com objetos opacos (toalha, etc.), a carga funcionará. Sem condição de sinal de indução, a carga deverá parar de funcionar dentro de 5 a 15 segundos;

OBSERVAÇÃO
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver objetos que possam atrapalhar ou agitar a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Para sua segurança. Por favor, não abra a caixa se encontrar problemas após a instalação.
Para evitar danos inesperados ao produto, adicione um dispositivo seguro de 6A ao instalar
sensor infravermelho, por exemplo, fusível, tubo seguro etc.

ALGUM PROBLEMA E MANEIRA RESOLVIDA
A carga não funciona:
(a) Verifique a potência e a carga;
(b) Se a carga for boa;
(c) Se a velocidade da lâmpada indicadora aumentar após a detecção;
(d) Verifique se a luz de trabalho corresponde ao controle de luz.

A sensibilidade é fraca:
(a) Verifique se na frente da janela de detecção existem obstáculos para receber os sinais;
(b) Verifique a temperatura ambiente;
(c) Verifique se a fonte dos sinais está nos campos de detecção;
(d) Verifique a altura de instalação;
(e) Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
(a) Se existirem sinais contínuos nos campos de detecção;
(b)Se a configuração do tempo estiver definida para o mais longo;
(c)Se a potência corresponder à instrução;
(d) Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
