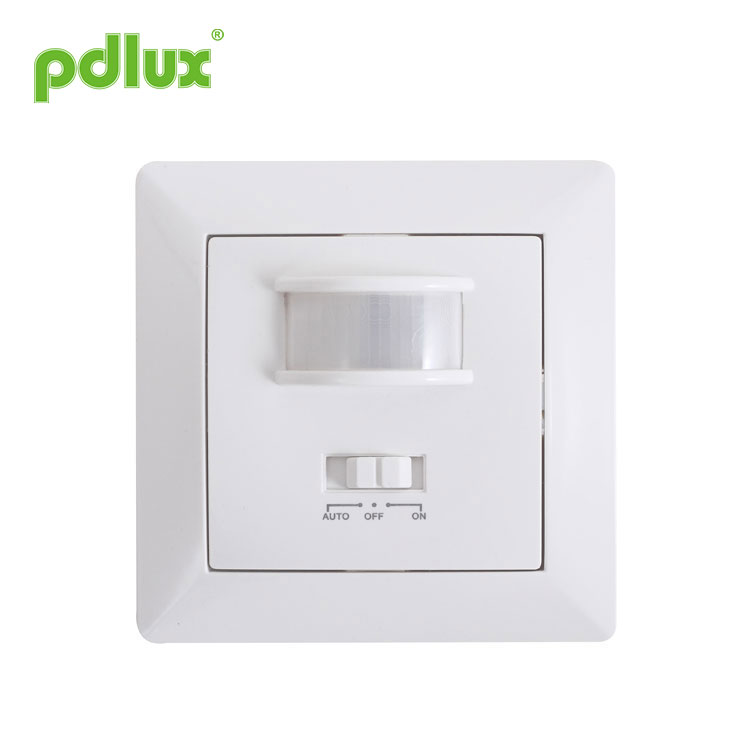

Sensor de movimento infravermelho PIR quadrado

Como fabricante profissional de sensor de movimento infravermelho PIR quadrado, você pode ter a certeza de comprar sensor de movimento infravermelho PIR quadrado de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.

Modelo:PD-PIR220

Enviar consulta

Instrução do sensor de movimento infravermelho PD-PIR220

INFORMAÇÃO DO PRODUTO
PD-PIR220 é um sensor infravermelho de nova geração desenvolvido por nossas previsões e investigações de mercado de longo prazo.
Possui forte estabilidade, reúne multifunções, práticascal, boa aparência, ampla tensão de trabalho, instalação conveniente, indicação de detecção, modo multi-trabalho, etc. Adota a técnica SMT. Está de acordo com o padrão europeu, é adequado para controle automático para residências, hotéis e empresas.

ESPECIFICAÇÕES

Fonte de alimentação: 220-240V/CA
Frequência de energia: 50Hz
Carga nominal:500W máx.tungstênio(cosφ=1)
Ângulo de detecção: >140°
Faixa de detecção: 10±2m Máx. (22°C)
Controle de luz: 3LUX ~ 1000LUX (ajustável)
Configuração de tempo: 10±3seg~10±2min(ajustável)

Altura de instalação: 0,4 m ~ 1,8 m
Consumo de energia: 0,45 W (estático 0,1 W)
Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s
Sensibilidade de controle de som: 30db ~ 90db (ajustável)
Umidade de trabalho: <93℅RH
Temperatura de trabalho: -10~+40℃

INFORMAÇÕES DO SENSOR

FUNÇÃO
Multi-função: Possui ON, OFF, controle de luz, controle de som de alta sensibilidade, longa distância, funções de detecção infravermelha de amplo alcance;

Praticidade: pelo controle de luz pode-se controlar o controle de som e a luz ambiente quando o sensor funciona. Ele pode funcionar em várias condições de luz ambiente dia e noite, mas também pode funcionar apenas com pouca luz ambiente; A configuração do tempo pode ser ajustada por você mesmo no intervalo estipulado; a indução infravermelha e a sensibilidade do controle de som podem ser controladas por vocês mesmos;

Boa aparência: O design da superfície é fácil, bonito, mas não perde a generosidade, o estilo é elegante, não terá sensação de acidente após a instalação;

Ampla tensão de trabalho: 220-240V/AC 50Hz. Você não ficará preocupado quando viajar por toda a Europa carregando o PD-PIR220;

Instalação conveniente: Dois modos de instalação para sua seleção. Pode ser instalado em caixa de junção circular ou quadrada; você pode fixar o sensor com dois parafusos na caixa de junção em circular, também fixá-lo com uma prateleira de instalação especial no sensor. Em uma palavra, quer a orientação de instalação da caixa de junção seja verdadeira, o PD-PIR220 torna a instalação plana;

Modo multi-trabalho: Você pode selecionar ON, OFF, detecção infravermelha, detecção infravermelha + modo de controle de som, se você selecionar detecção infravermelha + modo de controle de som, a lâmpada acenderá automaticamente quando você bater na porta ou disser “Estou chegando de volta” à noite você volta para casa, isso deixará sua casa mais quente e romântica.

INSTALAÇÃO
Desligue a energia;
Afrouxe a coluna de conexão na parte inferior do sensor, conecte o fio no orifício de conexão e aperte os parafusos;
Descarregue a superfície do sensor, conecte o sensor na caixa de conexão;
Se desejar instalá-lo em caixa de conexão quadrada, insira o parafuso de fixação no orifício de instalação, bloqueie o radiador para apontar para o orifício de instalação na caixa de conexão e aperte o parafuso; se quiser instalar em circular, pode usar da mesma forma que o quadrado, ajustar também a posição do sensor, apertar o parafuso de fixação na superfície, então o braço de fixação abrirá automaticamente, fixe a caixa de conexão;
Ligue a energia e teste-a.

DIAGRAMA DE FIO DE CONEXÃO

TESTE
Coloque a chave de função em “ON”, “MIC” no sentido anti-horário para o mínimo; “LUX” no sentido horário até o máximo; “TIME” no sentido anti-horário ao mínimo;

Ligue a energia, a lâmpada deve estar acesa;

Coloque o interruptor de função em “OFF” após 30 segundos, a lâmpada deve estar apagada, todas as funções devem estar no estado “parado”;

Defina a chave de função para “AUTO” após 30 segundos, a lâmpada do indutor acenderá após 20 segundos quando houver sinal do indutor, esteja a lâmpada acesa ou não. Sob nenhuma condição de sinal do indutor, a lâmpada deve apagar dentro de 10 ~ 13 segundos. Defina “LUX” para o mínimo, depois de desligado quando não há condição de sinal do indutor, a lâmpada deve estar desligada durante o dia, mas se você usar um objeto opaco para cobrir o sensor, a lâmpada deve estar acesa e depois desligada dentro de 10 ~ 13seg;

Defina o interruptor de função para “AUTO”, “LUX” para o máximo, “MIC” para o máximo; então o sensor está no modo de detecção infravermelha + controle de som, cubra o detector, se a lâmpada estiver acesa, sem condição de sinal do indutor, a lâmpada deve estar desligada após 10 ~ 13 segundos, após 5 segundos se você bater palmas, a lâmpada deve estar acesa e desligada após 5 ~ 10 segundos (sem sinal do indutor).

OBSERVAÇÃO
Deixe que um eletricista ou pessoa experiente instale-o;
Os objetos de agitação não podem ser considerados como a base da instalação;
Não deve haver objetos que impeçam ou causem agitação afetando a detecção na frente da janela de detecção;
Evite instalá-lo perto de zonas de alteração de temperatura, por exemplo, ar condicionado, aquecimento central etc;
Não abra a caixa para sua segurança caso encontre o engate após a instalação;
Se houver alguma diferença entre instruções e produtos, dê prioridade ao produto, desculpe não informar novamente.
