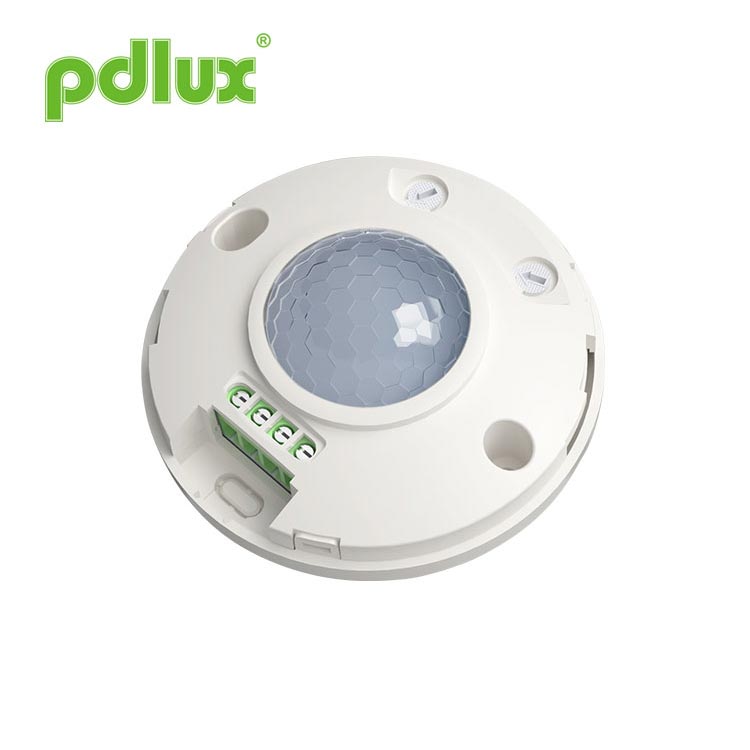

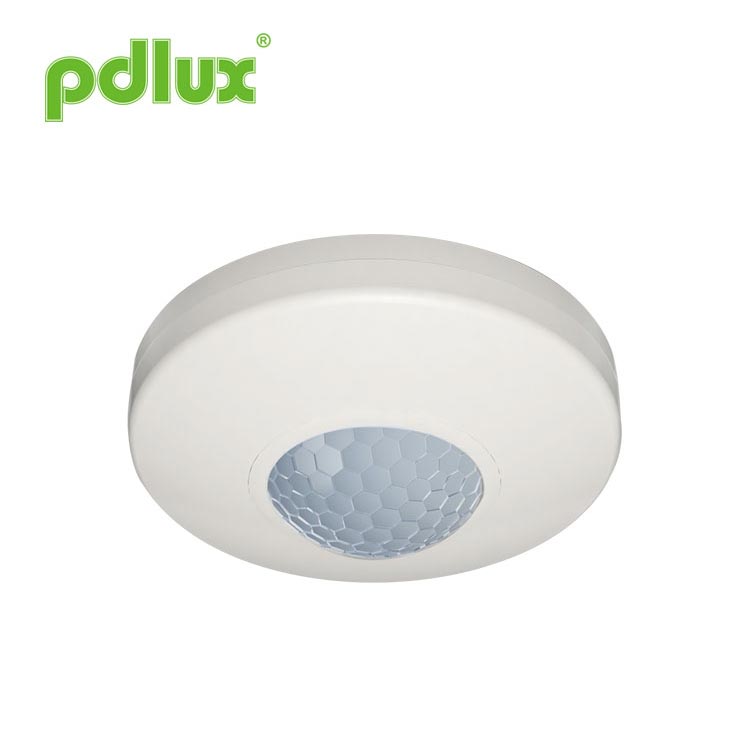

Sensor infravermelho estável e eficiente
Sensor infravermelho estável e eficiente. Reúne automatismo, segurança conveniente, economia de energia e funções práticas. Um detector interno compõe um campo de detecção de amplo alcance, utiliza a energia infravermelha do ser humano como fonte de sinal de controle, pode inicie a carga imediatamente quando alguém entrar no campo de detecção. Ele pode identificar dia e noite automaticamente. É fácil de instalar e amplamente utilizado. Este é o sensor PIR mais avançado até agora, que é fino e digital. Ele adota o sensor infravermelho piroelétrico inteligente digital para tornar o desempenho do circuito mais estável, a operação com menos erros, a sensibilidade mais alta, a taxa de falhas mais baixa, o consumo de energia em espera mais fraco e a resolução para sinais mais fortes.
Modelo:PD-PIR330
Enviar consulta
Sensor infravermelho estável e eficiente
Especificações
Informações do sensor
Função
Identifique dia e noite automaticamente. Pode ajustar a luz ambiente de acordo com seu desejo: ao girar para SOL (máx.), funcionará durante o dia e à noite. Quando girar para LUA (min), funcionará apenas sob menos de
Circunstância 10LUX. Quanto ao ajuste, consulte a forma de teste. O atraso de tempo é adicionado continuamente: quando recebe o segundo sinal de indução após o primeiro indutor, ele calculará o tempo mais uma vez no restante do primeiro atraso de tempo básico. (Definir tempo)
Ajuste de atraso de tempo: pode ser definido de acordo com sua preferência. O mínimo é 8±2seg; o máximo é 8±2min.
NOTA: Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o Sensor Infravermelho tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
Teste
1. Gire o botão LUX no sentido horário até o máximo (SUN). Gire o botão do tempo no sentido anti-horário até o mínimo. Gire o botão do sensor no sentido horário até o máximo.
2. Energia conectada, a carga controlada começará a funcionar e parará de funcionar 8±2 segundos depois, quando não houver nenhum sinal contínuo detectado.
3. Uma vez detectada, a carga funciona e o indicador acende e para de funcionar 8 ± 2 segundos depois, quando não há sinal contínuo detectado. E se o sinal for detectado 4 segundos depois, a carga deve começar a funcionar e o indicador acender e parar de funcionar 8 ± 2 segundos depois, quando não for detectado nenhum sinal contínuo.
4. Gire o botão LUX no sentido anti-horário até o mínimo. Se for testado sob circunstâncias acima de 10LUX, a carga não deve funcionar após a carga de indução parar de funcionar; mas se você cobrir a janela de detecção com objetos opacos (toalha etc.), a carga funciona. Sob a condição de não haver sinais de indução, a carga deve parar de funcionar dentro de 8±2 segundos.
Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem prévio aviso!
É terminantemente proibido copiar o conteúdo do manual de instruções para qualquer outro fim sem a autorização da empresa
Especificações
| Fonte de energia | 220-240 VCA, 50 Hz |
| Carga nominal |
800W máx.tungstênio 150W máx. fluorescente e LED |
| Faixa de detecção (22°C) |
4m Máx. (raios.)(instalação no teto) 8m Máx. (instalação na parede) |
| Configuração de tempo | 8±2seg~8±2min(ajustável) |
| Controle de luz | <10LUX ~ 2000LUX (ajustável) |
| Ângulo de detecção | 360°(instalação no teto) |
| Altura de instalação | 2,5 ~ 4,5 m (instalação no teto) 1,8 ~ 2,5 m (instalação na parede) |
| Temperatura de trabalho | –10°C ~ +40°C |
| Umidade de trabalho | <95% UR |
| Sentir a velocidade do movimento | 0,6 m/s -1,5 m/s |
Informações do sensor
Função
Identifique dia e noite automaticamente. Pode ajustar a luz ambiente de acordo com seu desejo: ao girar para SOL (máx.), funcionará durante o dia e à noite. Quando girar para LUA (min), funcionará apenas sob menos de
Circunstância 10LUX. Quanto ao ajuste, consulte a forma de teste. O atraso de tempo é adicionado continuamente: quando recebe o segundo sinal de indução após o primeiro indutor, ele calculará o tempo mais uma vez no restante do primeiro atraso de tempo básico. (Definir tempo)
Ajuste de atraso de tempo: pode ser definido de acordo com sua preferência. O mínimo é 8±2seg; o máximo é 8±2min.
(1)Configuração de controle de luz
Ajuste a luz de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. Quando virar para mini, ele só funcionará abaixo do controle de luz cerca de 10LUX, quando estiver no máximo, pode funcionar com qualquer controle de luz.
Ajuste a luz de trabalho. Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. Quando virar para mini, ele só funcionará abaixo do controle de luz cerca de 10LUX, quando estiver no máximo, pode funcionar com qualquer controle de luz.
(2) Configuração de tempo
Ajuste a configuração do tempo de carga de trabalho. Vez no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. A configuração do tempo é de cerca de 8 ± 2 minutos quando gira para o máximo, e a configuração do tempo é de cerca de 8 ± 2 segundos quando gira para o mínimo.
Ajuste a configuração do tempo de carga de trabalho. Vez no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. A configuração do tempo é de cerca de 8 ± 2 minutos quando gira para o máximo, e a configuração do tempo é de cerca de 8 ± 2 segundos quando gira para o mínimo.
NOTA: Quando a luz estiver desligada automaticamente, levará 1 segundo antes que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente.
É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, pois o Sensor Infravermelho tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.
-
Diagrama de fios de conexãoConecte N, L com potência;
Conecte N, L’ com carga.
-
Instrução de instalaçãoOBSERVAÇÃO:
Antes de instalar desligue a energia
Teste
1. Gire o botão LUX no sentido horário até o máximo (SUN). Gire o botão do tempo no sentido anti-horário até o mínimo. Gire o botão do sensor no sentido horário até o máximo.
2. Energia conectada, a carga controlada começará a funcionar e parará de funcionar 8±2 segundos depois, quando não houver nenhum sinal contínuo detectado.
3. Uma vez detectada, a carga funciona e o indicador acende e para de funcionar 8 ± 2 segundos depois, quando não há sinal contínuo detectado. E se o sinal for detectado 4 segundos depois, a carga deve começar a funcionar e o indicador acender e parar de funcionar 8 ± 2 segundos depois, quando não for detectado nenhum sinal contínuo.
4. Gire o botão LUX no sentido anti-horário até o mínimo. Se for testado sob circunstâncias acima de 10LUX, a carga não deve funcionar após a carga de indução parar de funcionar; mas se você cobrir a janela de detecção com objetos opacos (toalha etc.), a carga funciona. Sob a condição de não haver sinais de indução, a carga deve parar de funcionar dentro de 8±2 segundos.
Este manual é para a programação do conteúdo atual deste produto, podendo haver alterações e modificações por parte do fabricante sem prévio aviso!
É terminantemente proibido copiar o conteúdo do manual de instruções para qualquer outro fim sem a autorização da empresa
