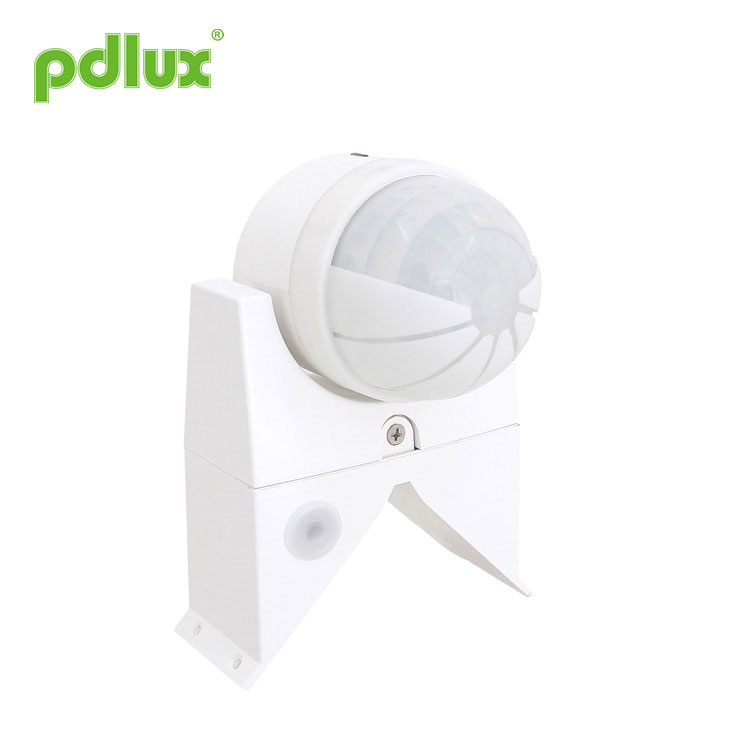

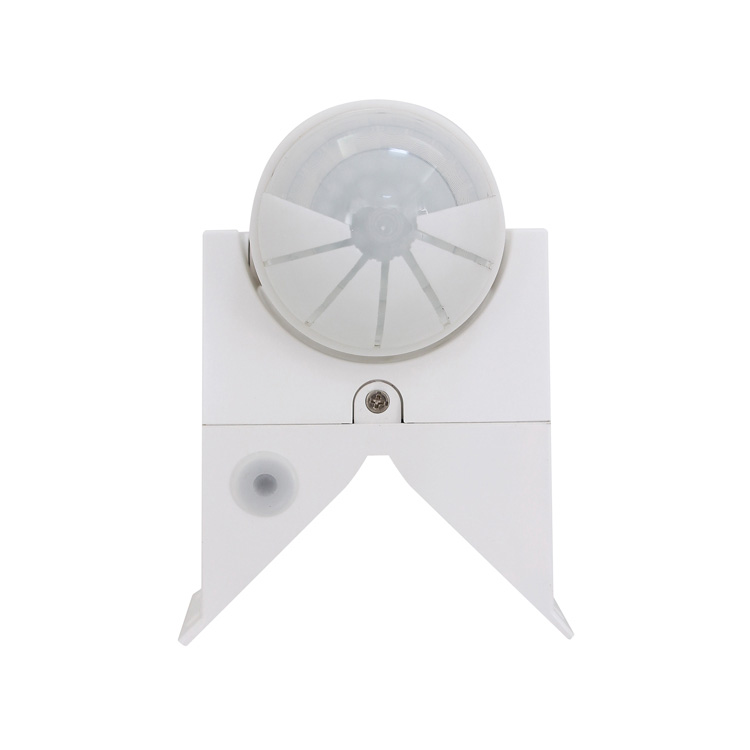

Sensor de movimento PIR ajustável em tempo
Você pode ter a certeza de comprar o sensor de movimento PIR ajustável por tempo de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual.
Modelo:PD-PIR106
Enviar consulta
Sensor de movimento PIR ajustável em tempo
Resumo
O produto adota 2 detectores de alta sensibilidade, circuito integrado e tecnologia SMT; os 2 detectores compõem sua ampla faixa de detecção; utiliza energia infravermelha do corpo humano como fonte de sinal de controle, quando alguém entra na faixa de detecção, pode iniciar a carga controlada de uma só vez, pode identificar dia e noite automaticamente, é fácil de instalar e usar o campo é amplo. Reúne automatismo, comodidade, segurança, economia de energia e praticidade.
Especificações
Informações do sensor
Função
Identifique o dia e a noite automaticamente: o usuário pode ajustar a luz de trabalho. Quando ajustado para sol (máx.), funciona dia e noite; quando luar (min), só funciona com luz ambiente abaixo de 20LUX;
A faixa de detecção é ajustável: ajustando a sensibilidade você pode definir a distância de acordo com a posição de instalação e a faixa de detecção necessária, a sensibilidade tem ótima conexão com a direção do movimento;
A configuração do tempo é adicionada continuamente: quando recebe o segundo sinal de indução novamente após a primeira indução, calculará o atraso de tempo após a segunda indução;
A configuração do tempo é ajustável: o atraso de tempo pode ser ajustado por você mesmo de acordo com sua necessidade, o menor tempo definido do produto é de cerca de 10 segundos, o mais longo é de 6min ~ 9min;
Indicação de energia e indicação de detecção: quando a energia está ligada, o LED fica verde, quando detecta, o LED fica laranja;
Fornece tampa de lente: quando não for necessário detectar determinado alcance, você pode instalar a tampa da lente para bloquear o alcance.
Instalação (como o diagrama1)
1、Antes de instalar, desligue a energia;
2、Desaperte o parafuso da base, de acordo com a figura do fio de conexão, conecte o fio de alimentação e o fio de carga na coluna da linha de conexão no sensor e, em seguida, aperte o parafuso;
3、Instale o sensor na posição necessária com movimento frontal, movimento cruzado de baixa sensibilidade, dilatantes e parafusos de alta sensibilidade.
Teste
Gire o botão Lux no sentido anti-horário até o máximo (☼); Botão de tempo no sentido anti-horário para min(-) e o botão Sens no sentido horário para max(+);
Ligue a alimentação, o LED fica verde e 40 ~ 50 segundos depois o sensor está em estado de funcionamento estável;
5 ~ 10 segundos depois que a carga parar de funcionar, sinta, a carga deve funcionar, o LED fica laranja. E sob nenhuma condição de sentido, o LED volta a verde, a carga deve parar de funcionar após cerca de 10 segundos;
Se girar o botão Lux no sentido anti-horário para min(☾) e testá-lo na luz ambiente além de 20LUX, após a carga parar de funcionar, sinta que a carga não deve funcionar; com um objeto opaco (por exemplo, toalha, etc) cubra a janela de detecção, a carga deve funcionar, sem nenhuma condição de sentido, é normal que a carga pare de funcionar em cerca de 10 segundos.
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
Atenções para instalação
Deixe que um eletricista ou pessoa experiente instale;
Não considere o objeto de agitação como base de instalação;
Na frente da janela de detecção não deve haver nenhuma obstrução ou objeto em movimento que possa efetuar sua detecção;
Não instale onde a corrente de ar muda obviamente; por exemplo: ar condicionado e aquecedor de ar.
Alguns problemas e soluções
① A carga não funciona:
·Verifique se a conexão da alimentação e da carga está correta ou não;
·Verifique se a carga está boa ou não;
·Verifique se a luz de trabalho que você configurou está de acordo com a luz ambiente ou não.
② A sensibilidade é muito baixa:
·Verifique se na frente da janela de detecção há obstrução para efetuar ou não o sinal de recepção do sensor;
·Verifique se a temperatura ambiente está muito alta ou não;
·Por favor, verifique se o sinal de detecção está no campo de detecção ou não;
· Verifique se a altura de instalação está dentro da faixa exigida pelas instruções ou não;
·Por favor, verifique se a orientação do movimento está correta ou não.
③ O sensor não consegue desligar a carga automaticamente:
·Se há ou não sinal de detecção contínua no campo de detecção;
·Se o atraso de tempo está definido para o máximo ou não;
·Se a potência está de acordo com a exigência da instrução ou não;
·Se a temperatura do ar perto do sensor muda obviamente, por exemplo, ar condicionado, aquecedor de ar, etc.
● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo. Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
Instrução do sensor de movimento infravermelho PD-PIR106
Resumo
O produto adota 2 detectores de alta sensibilidade, circuito integrado e tecnologia SMT; os 2 detectores compõem sua ampla faixa de detecção; utiliza energia infravermelha do corpo humano como fonte de sinal de controle, quando alguém entra na faixa de detecção, pode iniciar a carga controlada de uma só vez, pode identificar dia e noite automaticamente, é fácil de instalar e usar o campo é amplo. Reúne automatismo, comodidade, segurança, economia de energia e praticidade.
Especificações
|
Fonte de alimentação: 220-240V/CA Frequência de alimentação 100-130 V/CA: 50/60 Hz Carga nominal: 3000W máx.tungstênio (220-240V/AC) Fluorescente máximo de 300 W (220-240 V/AC) 1200W máx.tungstênio (100-130V/AC) Fluorescente máximo de 150 W (220-240 V/AC) Configuração de tempo: Min: 10seg (aproximadamente) Máx.: 6min~9min (ajustável) |
Faixa de detecção: 15m máx. (22 ℃) (ajustável) Ângulo de detecção: 220° Controle de luz: <15LUX ~ luz do dia (ajustável) Consumo de energia: 0,45 W (em funcionamento) 0,1 W (estático) Altura de instalação: 1,8 m ~ 2,5 m Umidade relativa:<93% UR Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s Temperatura de trabalho:-10~+40℃ |
Informações do sensor
Função
Identifique o dia e a noite automaticamente: o usuário pode ajustar a luz de trabalho. Quando ajustado para sol (máx.), funciona dia e noite; quando luar (min), só funciona com luz ambiente abaixo de 20LUX;
A faixa de detecção é ajustável: ajustando a sensibilidade você pode definir a distância de acordo com a posição de instalação e a faixa de detecção necessária, a sensibilidade tem ótima conexão com a direção do movimento;
A configuração do tempo é adicionada continuamente: quando recebe o segundo sinal de indução novamente após a primeira indução, calculará o atraso de tempo após a segunda indução;
A configuração do tempo é ajustável: o atraso de tempo pode ser ajustado por você mesmo de acordo com sua necessidade, o menor tempo definido do produto é de cerca de 10 segundos, o mais longo é de 6min ~ 9min;
Indicação de energia e indicação de detecção: quando a energia está ligada, o LED fica verde, quando detecta, o LED fica laranja;
Fornece tampa de lente: quando não for necessário detectar determinado alcance, você pode instalar a tampa da lente para bloquear o alcance.
Instalação (como o diagrama1)
1、Antes de instalar, desligue a energia;
2、Desaperte o parafuso da base, de acordo com a figura do fio de conexão, conecte o fio de alimentação e o fio de carga na coluna da linha de conexão no sensor e, em seguida, aperte o parafuso;
3、Instale o sensor na posição necessária com movimento frontal, movimento cruzado de baixa sensibilidade, dilatantes e parafusos de alta sensibilidade.
Teste
Gire o botão Lux no sentido anti-horário até o máximo (☼); Botão de tempo no sentido anti-horário para min(-) e o botão Sens no sentido horário para max(+);
Ligue a alimentação, o LED fica verde e 40 ~ 50 segundos depois o sensor está em estado de funcionamento estável;
5 ~ 10 segundos depois que a carga parar de funcionar, sinta, a carga deve funcionar, o LED fica laranja. E sob nenhuma condição de sentido, o LED volta a verde, a carga deve parar de funcionar após cerca de 10 segundos;
Se girar o botão Lux no sentido anti-horário para min(☾) e testá-lo na luz ambiente além de 20LUX, após a carga parar de funcionar, sinta que a carga não deve funcionar; com um objeto opaco (por exemplo, toalha, etc) cubra a janela de detecção, a carga deve funcionar, sem nenhuma condição de sentido, é normal que a carga pare de funcionar em cerca de 10 segundos.
 |
ATENÇÃO:Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente! |
Atenções para instalação
Deixe que um eletricista ou pessoa experiente instale;
Não considere o objeto de agitação como base de instalação;
Na frente da janela de detecção não deve haver nenhuma obstrução ou objeto em movimento que possa efetuar sua detecção;
Não instale onde a corrente de ar muda obviamente; por exemplo: ar condicionado e aquecedor de ar.
Alguns problemas e soluções
① A carga não funciona:
·Verifique se a conexão da alimentação e da carga está correta ou não;
·Verifique se a carga está boa ou não;
·Verifique se a luz de trabalho que você configurou está de acordo com a luz ambiente ou não.
② A sensibilidade é muito baixa:
·Verifique se na frente da janela de detecção há obstrução para efetuar ou não o sinal de recepção do sensor;
·Verifique se a temperatura ambiente está muito alta ou não;
·Por favor, verifique se o sinal de detecção está no campo de detecção ou não;
· Verifique se a altura de instalação está dentro da faixa exigida pelas instruções ou não;
·Por favor, verifique se a orientação do movimento está correta ou não.
③ O sensor não consegue desligar a carga automaticamente:
·Se há ou não sinal de detecção contínua no campo de detecção;
·Se o atraso de tempo está definido para o máximo ou não;
·Se a potência está de acordo com a exigência da instrução ou não;
·Se a temperatura do ar perto do sensor muda obviamente, por exemplo, ar condicionado, aquecedor de ar, etc.
● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo. Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estamos empenhados em promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
