Sensor infravermelho de dois fios

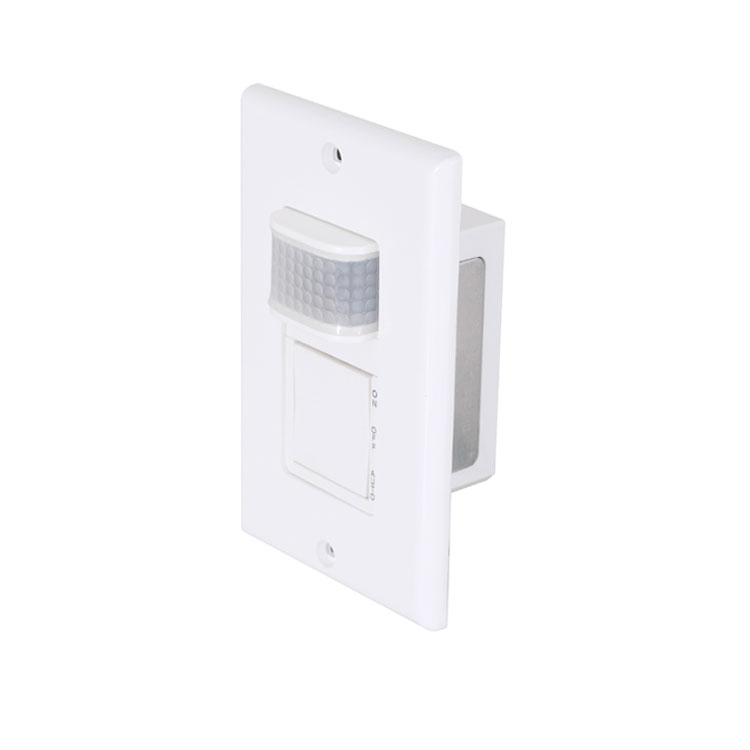

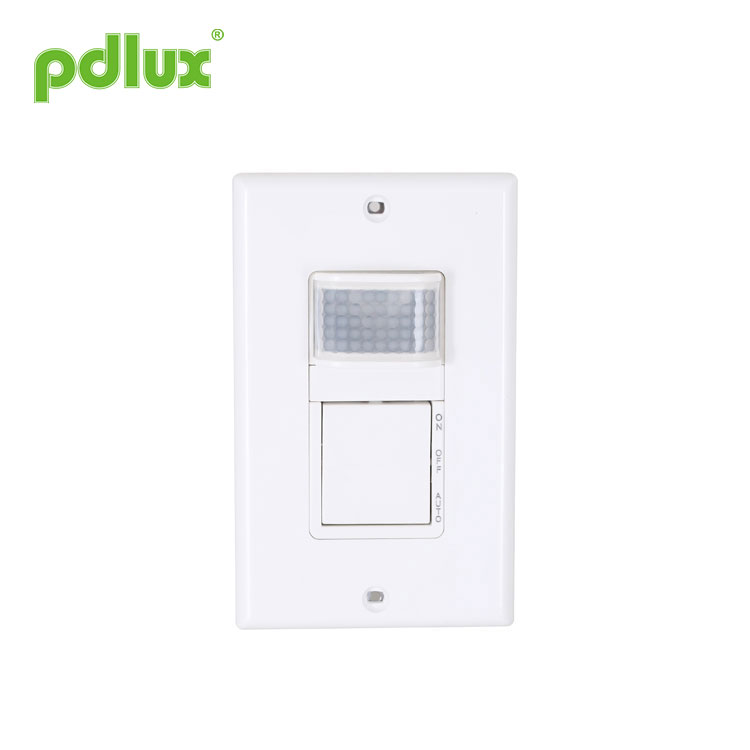

Instrução do sensor de movimento infravermelho PD-PIR123

RESUMO
O sensor infravermelho de dois fios é um interruptor de sensor infravermelho automático montado na parede, é uma ampla gama de aplicações, pode ser usado para:
• Pequenos escritórios • Salas de conferências • Salas de estar • Salas de estar
O sensor infravermelho de dois fios pode ser usado para controlar lâmpadas incandescentes. O produto também é um interruptor manual, quando você precisa de salas de conferências ou outros locais onde programas de slides ou filmes podem usar este interruptor para desligar as luzes. Este produto deve ser instalado em uma caixa de parede padrão para substituir uma chave monopolar. Este produto requer aterramento.

OPERAÇÃO
O sensor infravermelho de dois fios usa tecnologia de detecção de infravermelho passivo (PIR) para monitorar uma sala. Quando uma pessoa entra ou sai de uma zona do sensor, o sensor detecta o movimento e liga as luzes. As luzes permanecerão acesas enquanto houver um ocupante se movendo pelas zonas do sensor.
Um ajuste de tempo retardado para desligar evita que as luzes se desliguem quando o espaço está ocupado. Para manter as luzes ACESAS, uma pessoa deve passar por uma zona do sensor pelo menos uma vez durante o intervalo de tempo de desligamento retardado selecionado. Um indicador LED pisca cada vez que a unidade detecta atividade nas zonas do sensor. Quando o espaço que está sendo monitorado pelo sensor está desocupado pelo período de tempo escolhido como o intervalo de desligamento retardado, a unidade desligará as luzes.

Botão de controle de substituição manual:
Para controle manual, o sensor infravermelho de dois fios apresenta um conveniente botão de pressão. Pressione o botão de pressão para “LIGAR”, o sensor acenderá as luzes. Pressione o botão de pressão para “DESLIGAR”, o sensor irá desligar as luzes e mantê-las desligadas mesmo se o quarto estiver ocupado. Esse recurso é particularmente útil para apresentações de slides ou filmes. As luzes podem ser ligadas novamente simplesmente pressionando o botão para “LIGAR”. Pressione o botão de pressão para “AUTO”, a unidade irá então retornar à operação normal. Quando uma pessoa entra ou sai de uma zona do sensor, o sensor detecta o movimento e liga as luzes.

Modo automático:
Neste modo, a unidade acenderá as luzes automaticamente quando o movimento for detectado. As luzes permanecerão acesas enquanto a unidade detectar atividade nas zonas do sensor. A unidade apagará as luzes automaticamente depois que o espaço se tornar desocupado e o tempo de atraso para desligar expirar. As luzes também podem ser desligadas manualmente a qualquer momento pressionando o botão para “DESLIGAR”. Este modo é desejado para economia de energia.

CAMPO DE VISÃO O PD-PIR123 fornece um campo de visão de 180 ° com uma área de cobertura máxima de aproximadamente 90 metros quadrados. A distância máxima de detecção na frente do sensor é 8M e em cada lado é 6M. Uma zona de “pequenos movimentos” detecta movimentos corporais relativamente pequenos e permite que as luzes permaneçam ACESAS mesmo que uma pessoa não esteja se movendo muito pela sala. O restante do campo de visão é a zona de “grande movimento”, exibe um grau menor de sensibilidade e requer movimentos maiores.

OPÇÕES DE AJUSTE MELHORADAS
O PD-PIR123 fornecerá desempenho ideal em uma ampla variedade de aplicações comerciais. Existem ajustes opcionais para recursos de cancelamento de luz ambiente e tempo de desligamento retardado. Esses ajustes irão personalizar o desempenho para atender às necessidades de uma instalação específica. Para evitar adulteração, todos os ajustes só podem ser acessados ​​removendo a tampa do painel de controle. Uma pequena chave de fenda de cabeça chata pode ser usada para ajustar os botões de controle. Os controles são rotulados da seguinte forma:

Tempo:
O tempo de retardo para desligar é predefinido em 8 ± 2 segundos. Uma opção de configuração de tempo de desligamento retardado está disponível: 8 ± 2 segundos a 20 ± 3 minutos.

Luz:
Para maximizar a economia de energia em algumas instalações, o recurso de cancelamento de luz ambiente impedirá que o sensor LIGUE as luzes quando houver bastante luz solar natural, independentemente da ocupação. Este ajuste deve ser feito quando a luz ambiente estiver em um nível onde nenhuma luz artificial é necessária.
O sensor infravermelho de dois fios é predefinido de fábrica sem qualquer substituição de luz ambiente em vigor. Isso significa que a unidade acenderá as luzes quando detectar a ocupação, independentemente da quantidade de luz solar natural presente.

ESPECIFICAÇÕES
O dispositivo listado aqui deve ser sensor infravermelho passivo (PIR) de interruptor de parede de grau de especificação comercial Lexing, capaz de detectar emissões infravermelhas da presença humana e responder ligando cargas incandescentes. Se esta unidade não detectar movimento após um período de tempo atual, ela responderá desligando sua carga atribuída.
O sensor infravermelho passivo de interruptor de parede (PIR) deve ser equipado com um botão de pressão para fornecer comutação automática liga / desliga / automática. O sensor de infravermelho passivo (PIR) do interruptor de parede PD-PIR123 deve apresentar tempo de desligamento retardado ajustável e recursos de cancelamento de luz ambiente.

CARACTERÍSTICAS E BENEFÍCIOS
â € ¢ O novo design discreto elimina a aparência intrusiva de â € œdispositivo de escaneamentoâ €.
• O campo de visão de 180 ° fornece aproximadamente 90 metros quadrados de cobertura adequada para pequenos escritórios, salas de conferência, salas de aula, salões e uma variedade de áreas comerciais.
â € ¢ O conveniente botà £ o de pressà £ o oferece comutaçà £ o manual LIGA / DESLIGA / AUTO a qualquer momento.
â € ¢ Ajuste manual opcional para configurações de tempo de desligamento retardado de 8 ± 2 segundos a 20 ± 3 minutos. Permite ajustes personalizados para maximizar a economia de energia.
• A substituição de luz ambiente ajustável varia de aproximadamente 2 velas de pé (2 lux) a 1000 velas de pé (1000 lux) para evitar que as luzes se LIGEM automaticamente durante períodos de ampla luz natural, aumentando a economia de energia.
â € ¢ A luz indicadora de LED pisca quando o sensor detecta movimento para verificar se a detecçà £ o está ativa.
â € ¢ Uma unidade pode ser usada para iluminaçà £ o de 120 V ou 277 V.
â € ¢ Encaixa-se em uma caixa de parede padrà £ oe substitui o interruptor de parede monopolar.
â € ¢ Garantia limitada de cinco anos.

Diagramas dimensionais

INSTALAÇÃO
O sensor infravermelho de dois fios pode substituir um interruptor de parede monopolar montado em uma caixa de parede padrão. A unidade deve estar devidamente aterrada para funcionar. Ele deve ser posicionado a pelo menos 4 pés de distância dos registros HVAC. Observe que sempre que a unidade for ligada, levará aproximadamente um minuto para iniciar a operação normal.

☠† Cuidado ：Use apenas com fio de cobre!

Especificações físicas Faixa de temperatura de trabalho: -10â „ƒ a 40â„ ƒ Faixa de temperatura de armazenamento: -10 a 85 Umidade de trabalho: 20% a 90% sem condensação Requisitos elétricos Fonte de alimentação: 120V / AC-277 V / AC Frequência de alimentação: 50 / 60Hz Designação do fio: Lineâ € ”Black Carregar - Preto Groundâ € ”Green Carga nominal: 500 W máx. Tungstênio

ALGUM PROBLEMA E FORMA RESOLVIDA
1ã € A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Por favor, verifique se o conjunto de luz de trabalho corresponde ao controle de luz.

2ã € A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar a recepção do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada na instrução;
e: Verifique se a orientação do movimento está correta.

3ã € O sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde à instrução;



â— Por favor, confirme com a instalação profissional.
â— Por favor, corte a alimentação antes das operações de instalação e remoção.
â— Certifique-se de ter cortado a energia por motivos de segurança.
â— O mau funcionamento causou prejuízos, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
